| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | GS22112401 |
| ন্যূনতম চাহিদার পরিমাণ: | ২ টুকরা |
| মূল্য: | $1850.0/Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 60 দিন |
| পরিশোধের শর্ত: | এল/সি, ডি/পি, ওয়েস্টার্ন ইউনিয়ন, টি/টি |
| যোগানের ক্ষমতা: | 300 পিস/মাস |
| উপাদান: | 40CrNiMo | ডিপি: | 1.732 |
|---|---|---|---|
| হেলিক্স কোণ: | 30° | প্রোফাইল: | ডাবল হেলিক্স |
| দাঁতের প্রস্থ: | 11" | প্রেশার এগ্নেল: | 20° |
| বিশেষভাবে তুলে ধরা: | ডাবল হেলিকাল গিয়ার শ্যাফট হেলিক্স,DP1.732 ট্রান্সমিশন গিয়ার শ্যাফট,ট্রান্সমিশন গিয়ার শ্যাফট 40CrNiMo |
||

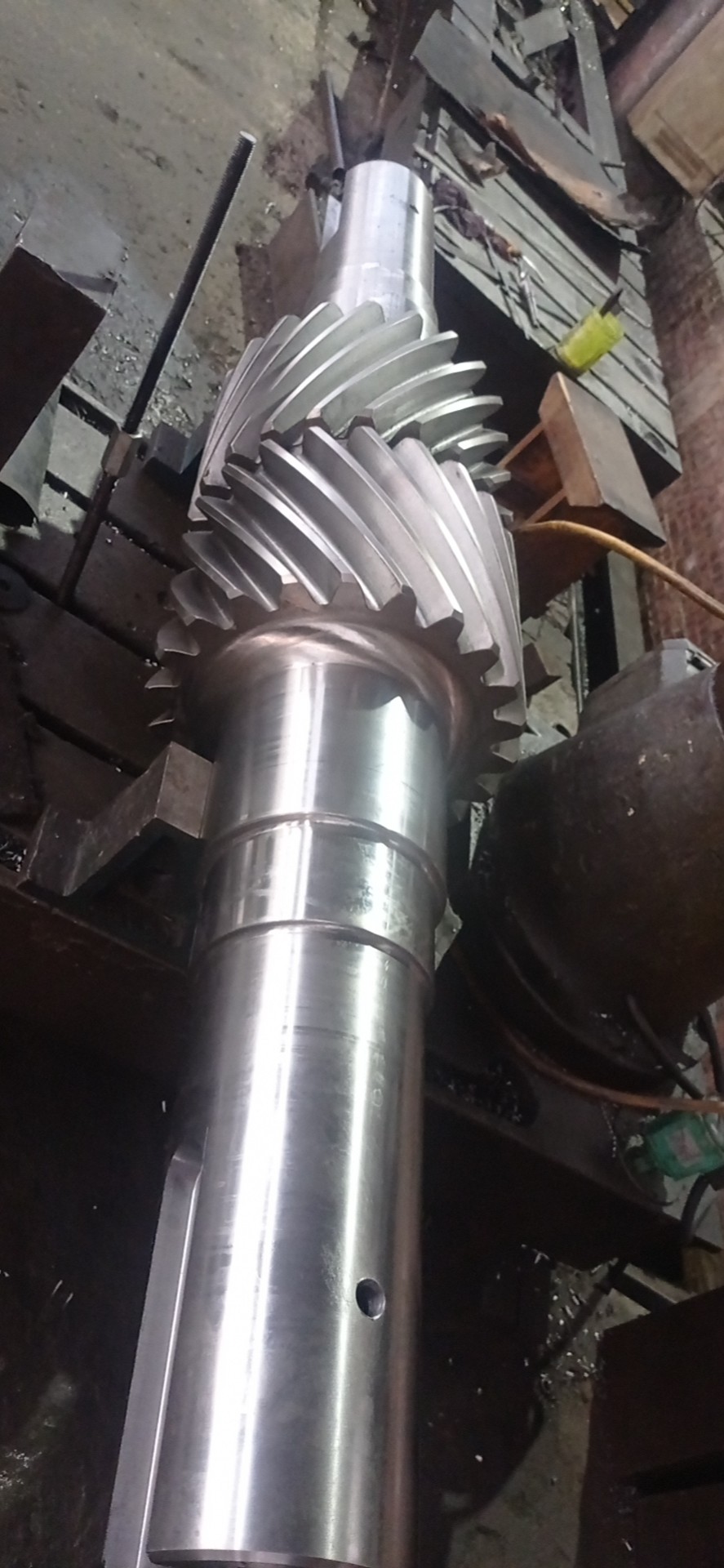

SAE 4340 ইস্পাত DP1.732 22T ডাবল হেলিক্যাল গিয়ার শ্যাফ হেলিক্স কোণ 30°
1) গিয়ার শ্যাফ্টের বর্ণনা
প্রতিটি বিভাগে গিয়ারিং বক্ররেখা সহ একটি গিয়ার শ্যাফ্ট intersecting shaft gears হিসাবে চালু করা হয়।
স্পাইরাল বেভেল গিয়ারগুলি এই ধরণের নির্ভুলভাবে তৈরি শ্যাফ্টগুলিতে ব্যবহৃত গিয়ার প্রোফাইলগুলির সাধারণ উদাহরণ।
২)প্যাসো ডায়ামেট্রাল ১।5
চাপের কোণ 20°
ডায়ামেট্রো প্রাইমিটিভো ১৪.৬৬৭"
দাঁতের সংখ্যা ২২
এগুলো ডি হেলিস ৩০°
| পণ্য | ডাবল হেলিক্যাল গিয়ার শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | সিলিন্ড্রিকাল গিয়ার |
| গিয়ারদাঁতউৎপাদন | গিয়ার ফ্রিজিং |
| গিয়ার দাঁত পিষে | |
| মডিউল (এম) | 16.933 |
| দাঁতের সংখ্যা (Z) | 22 |
| চাপ কোণ (α) | ২০° |
| লিড এঙ্গেল | ৩০° |
| নির্ভুলতার গ্রেড | আইএসও ৮ গ্রেড |
| তাপ চিকিত্সা | নিষ্পেষণ ও টেম্পারিং |
| পৃষ্ঠের কঠোরতা | 260-290 HB |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ | |
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
