| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| ন্যূনতম চাহিদার পরিমাণ: | ২টি সেট |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | ৬০ দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| উপাদান: | ইস্পাত | দাঁত প্রোফাইল: | হেলিকাল |
|---|---|---|---|
| উৎপাদন: | গিয়ার মিলিং | কোয়ালিটি গ্রেড: | ISO 6 গ্রেড |
| সঠিকতা: | ISO 8 গ্রেড | কঠোরতা: | 58-62 HRC |
| বিশেষভাবে তুলে ধরা: | কার্বুরাইজিং তাপ চিকিত্সা ট্রান্সমিশন গিয়ার শ্যাফ্ট,দীর্ঘস্থায়ী ট্রান্সমিশন গিয়ার শ্যাফ্ট,টেকসই ট্রান্সমিশন গিয়ার শ্যাফ্ট |
||

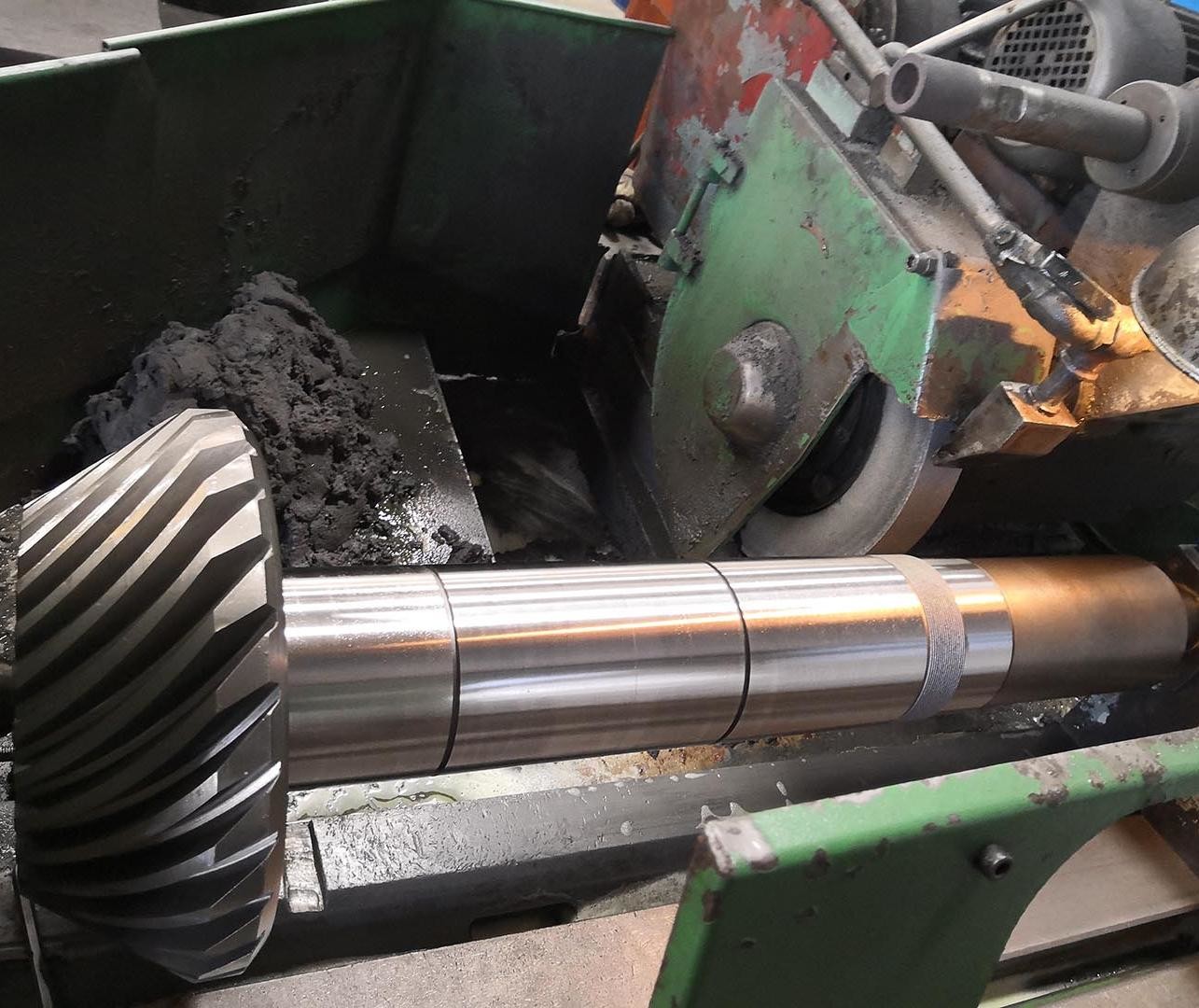

1) স্পাইরাল বেভেল গিয়ার বর্ণনা
স্পাইরাল বেভেল গিয়ার শ্যাফ্ট আধুনিক যথার্থ ট্রান্সমিশন সিস্টেমের জন্য একটি বিপ্লবী সমাধান।এটি ভারী লোড এবং উচ্চ গতির অপারেটিং অবস্থার অধীনে ঐতিহ্যগত বিভক্ত কাঠামোর নির্ভরযোগ্যতা সমস্যা কার্যকরভাবে সমাধান করে.
2) স্পাইরাল বেভেল গিয়ার এর সুবিধা
ক) উন্নত নির্ভরযোগ্যতা: সামগ্রিকভাবে কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো কাঠামো
(খ) স্পেস অপ্টিমাইজেশানঃ ঐতিহ্যগত সংযোগ পদ্ধতির তুলনায় এটি রেডিয়াল মাত্রা ৩৫% হ্রাস করে।
গ) নির্ভুলতা নিয়ন্ত্রণঃ গিয়ার দাঁতগুলির পৃষ্ঠের রুক্ষতা Ra ≤ 0.4 μm এর সাথে মিলিত মিলিং এবং হর্নিং প্রক্রিয়া গ্রহণ করা হয়।
(ঘ) সহজ রক্ষণাবেক্ষণঃ সংযোগ ছাড়াই নকশা দৈনিক রক্ষণাবেক্ষণের প্রয়োজনীয়তা 60% হ্রাস করে।
3) স্পাইরাল বেভেল গিয়ার অ্যাপ্লিকেশন
a) অটোমোবাইল ম্যানুফ্যাকচারিংঃ হাইব্রিড ট্রান্সমিশন আউটপুট শ্যাফট সমাবেশ
(খ) শিল্প স্বয়ংক্রিয়করণঃ উচ্চ-নির্ভুলতা মেশিন টুল ঘোরানো ওয়ার্কটেবিল ড্রাইভ সিস্টেম
গ) এয়ারস্পেসঃ স্যাটেলাইট অ্যাডজাস্টমেন্ট মেকানিজম ট্রান্সমিশন ইউনিট
| পণ্য | স্পাইরাল বেভেল গিয়ার শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | গ্লিসন |
| গিয়ারদাঁতউৎপাদন | গিয়ার গ্রিলিং |
| গিয়ার দাঁত পিষে | √ |
| মডিউল (এম) | 6 |
| দাঁতের সংখ্যা (Z) | 21 |
| চাপ কোণ (α) | ২০° |
| লিড এঙ্গেল | ১৫° |
| নির্ভুলতার গ্রেড | আইএসও ৬ গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | ৫৮-৬২এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
