| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | GS220805001 |
| ন্যূনতম চাহিদার পরিমাণ: | 5 টি টুকরা |
| মূল্য: | $35.0/Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 60 দিন |
| পরিশোধের শর্ত: | এল/সি, ডি/পি, ওয়েস্টার্ন ইউনিয়ন, টি/টি |
| যোগানের ক্ষমতা: | 300 পিস/মাস |
| উপাদান: | 20CrNi2MoA | ব্র্যান্ড: | OEM |
|---|---|---|---|
| লম্বা: | ৩২ মিমি | তৈরির পদ্ধতি: | গিয়ার নাকাল |
| দিকনির্দেশ: | ডান হাত | দাঁতের প্রস্থ: | ২৫ মিমি |
| বিশেষভাবে তুলে ধরা: | হেলিকাল ট্রান্সমিশন গিয়ার শ্যাফট,ডান হাত হেলিকাল গিয়ার শ্যাফ্ট,ডান হাত পিনিয়ন ট্রান্সমিশন গিয়ার শ্যাফ্ট |
||

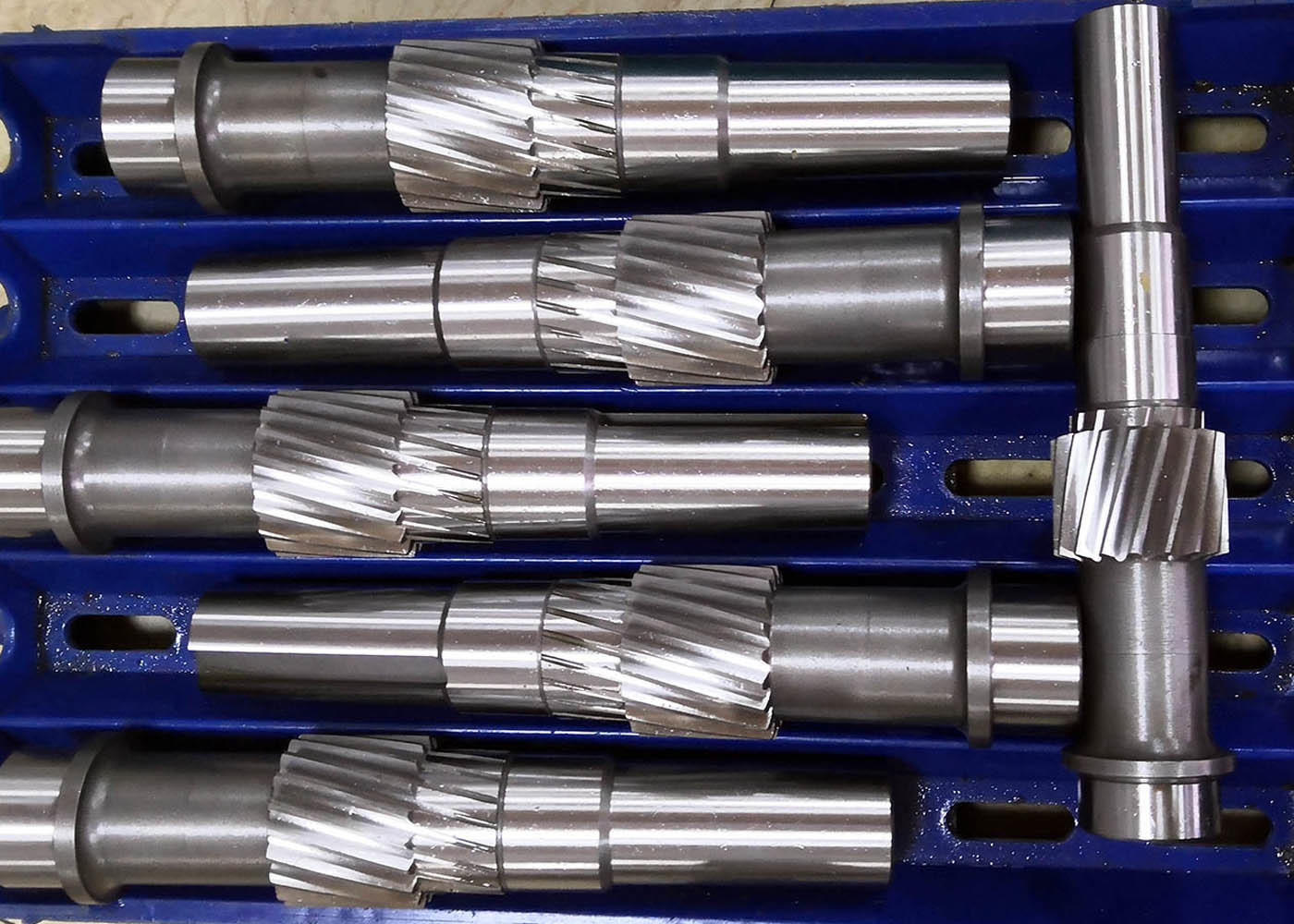

3 মডিউল রাইট হ্যান্ড পিনিয়ন হেলিকাল গিয়ার শ্যাফ্ট শ্যাফ্ট মাউন্টেড গিয়ারবক্সের জন্য
1) হেলিকাল গিয়ার-এর বর্ণনা
হেলিকাল গিয়ার-এর দাঁত অক্ষের সাথে একটি কোণে কাটা হয়, সোজা এবং অক্ষের সমান্তরালভাবে নয়, যেমন একটি স্পার গিয়ারের দাঁত থাকে।
দুটি দাঁতের মধ্যে যোগাযোগের রেখা দাঁতের সাথে সমান্তরাল নয় বরং আনত থাকে।
2) হেলিকাল গিয়ার-এর দিক
ক) বাম-হাত হেলিকাল গিয়ার
খ) ডান-হাত হেলিকাল গিয়ার
3) হেলিকাল গিয়ার-এর বৈশিষ্ট্য
ক) একটি সমতুল্য স্পার গিয়ার-এর তুলনায় উচ্চতর শক্তি সহ।
খ) একটি স্পার গিয়ার-এর সাথে তুলনা করলে শব্দ এবং কম্পন কমাতে পারে
| পণ্য | হেলিকাল গিয়ার শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইল প্রকার | নলাকার গিয়ার |
| গিয়ারদাঁতউৎপাদন | গিয়ার মিলিং/গিয়ার হব্বিং/গিয়ার শেপিং |
| গিয়ার দাঁত গ্রাইন্ডিং | √ |
| মডিউল (M) | 3 |
| দাঁতের সংখ্যা (Z) | 17 |
| প্রেসার অ্যাঙ্গেল (α) | 20° |
| লিড অ্যাঙ্গেল | 15° |
| সঠিকতা গ্রেড | ISO 6-7 গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| সারফেস কঠোরতা | 58-62HRC |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
