| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | GS22082507 |
| ন্যূনতম চাহিদার পরিমাণ: | 5 টি টুকরা |
| মূল্য: | $50.0/Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 60 দিন |
| পরিশোধের শর্ত: | এল/সি, ডি/পি, ওয়েস্টার্ন ইউনিয়ন, টি/টি |
| যোগানের ক্ষমতা: | 300 পিস/মাস |
| উপাদান: | AISI 8620 | মডিউল: | ১০ |
|---|---|---|---|
| হেলিক্স কোণ: | 12° | উৎপাদন: | গিয়ার হুং |
| লম্বা: | 2350 | চাপ কোণ: | 20° |
| বিশেষভাবে তুলে ধরা: | SAE 4340 স্টিল হেলিকাল পিনিয়ন শ্যাফট,SAE 4340 স্টিল ড্রাইভ গিয়ার শ্যাফ্ট,10 মডিউল হেলিকাল পিনিয়ন শ্যাফ্ট |
||

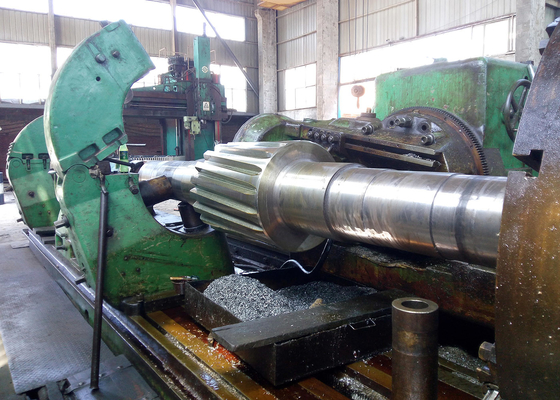

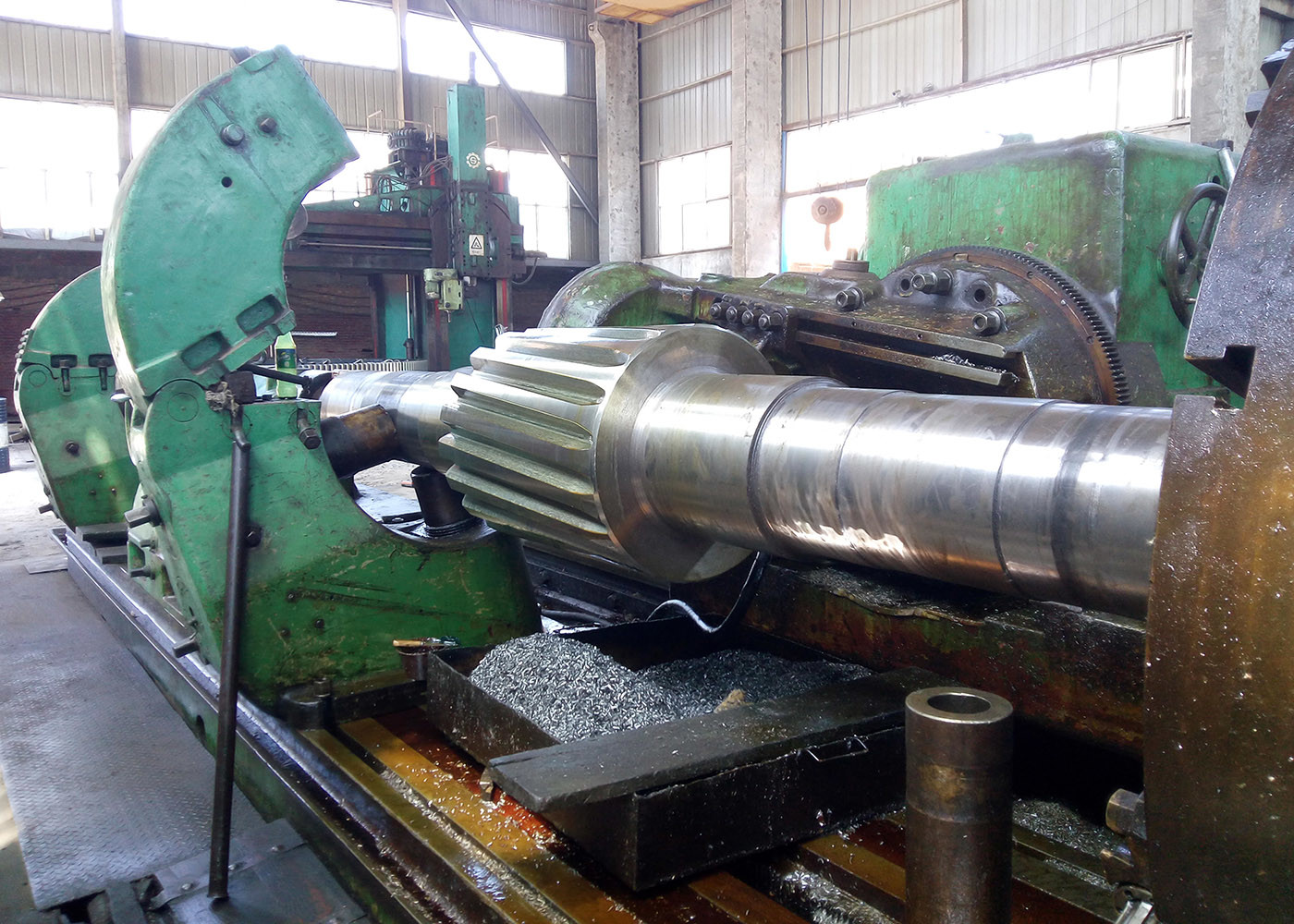

10 মডিউল SAE 4340 স্টিল হেলিক্স গিয়ার শ্যাফ্ট ভারী ডিউটি ড্রাইভ সিস্টেমের জন্য
1) হেলিকাল গিয়ারগুলির বৈশিষ্ট্য
একটি হেলিকাল গিয়ার-এর দাঁত একটি কোণে সেট করা হয় (গিয়ারের অক্ষের সাথে সম্পর্কিত) এবং একটি হেলিক্সের আকার নেয়।
এটি দাঁতগুলিকে ধীরে ধীরে মেশ করার অনুমতি দেয়, যা একটি বিন্দু সংযোগ হিসাবে শুরু হয় এবং সংযোগ অগ্রসর হওয়ার সাথে সাথে লাইন সংযোগে পরিণত হয়।
স্পার গিয়ারগুলির তুলনায় হেলিকাল গিয়ারগুলির সবচেয়ে উল্লেখযোগ্য সুবিধাগুলির মধ্যে একটি হল কম শব্দ,
বিশেষ করে মাঝারি থেকে উচ্চ গতিতে।
এছাড়াও, হেলিকাল গিয়ারগুলির সাথে, একাধিক দাঁত সর্বদা মেশ করা হয়, যার অর্থ প্রতিটি পৃথক দাঁতের উপর কম লোড।
এর ফলস্বরূপ একটি মসৃণভাবে এক দাঁত থেকে পরেরটিতে শক্তির স্থানান্তর হয়, যাতে কম্পন, শক লোড এবং পরিধান হ্রাস পায়।
| পণ্য | বাম হাতের হেলিকাল গিয়ার শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইল প্রকার | নলাকার গিয়ার |
| গিয়ারদাঁতউৎপাদন | গিয়ার গ্রাইন্ডিং |
| গিয়ার দাঁত গ্রাইন্ডিং | √ |
| মডিউল (M) | 10 |
| দাঁতের সংখ্যা (Z) | 12 |
| চাপের কোণ (α) | 20° |
| অগ্রণী কোণ | 0° |
| সঠিকতা গ্রেড | ISO 6 গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| সারফেস কঠোরতা | 58-62HRC |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
