| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| ন্যূনতম চাহিদার পরিমাণ: | ১০০ সেট |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | ৬০ দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| চাপ কোণ: | 20 ডিগ্রি | দাঁতের সংখ্যা: | কাস্টম |
|---|---|---|---|
| গিয়ার প্রোফাইল: | হেরিংবোন গিয়ার | কোয়ালিটি গ্রেড: | ISO 8-9 গ্রেড |
| ব্যবহার: | শিল্প - কারখানার যন্ত্রপাতি | নেতিবাচক প্রতিক্রিয়া: | আকারের উপর নির্ভর করে |
| বিশেষভাবে তুলে ধরা: | 20 ডিগ্রী চাপ কোণ হেরিংবোন গিয়ার,উচ্চ দক্ষতা হেরিংবোন গিয়ার,হাই স্পিড হেরিংবোন গিয়ার |
||

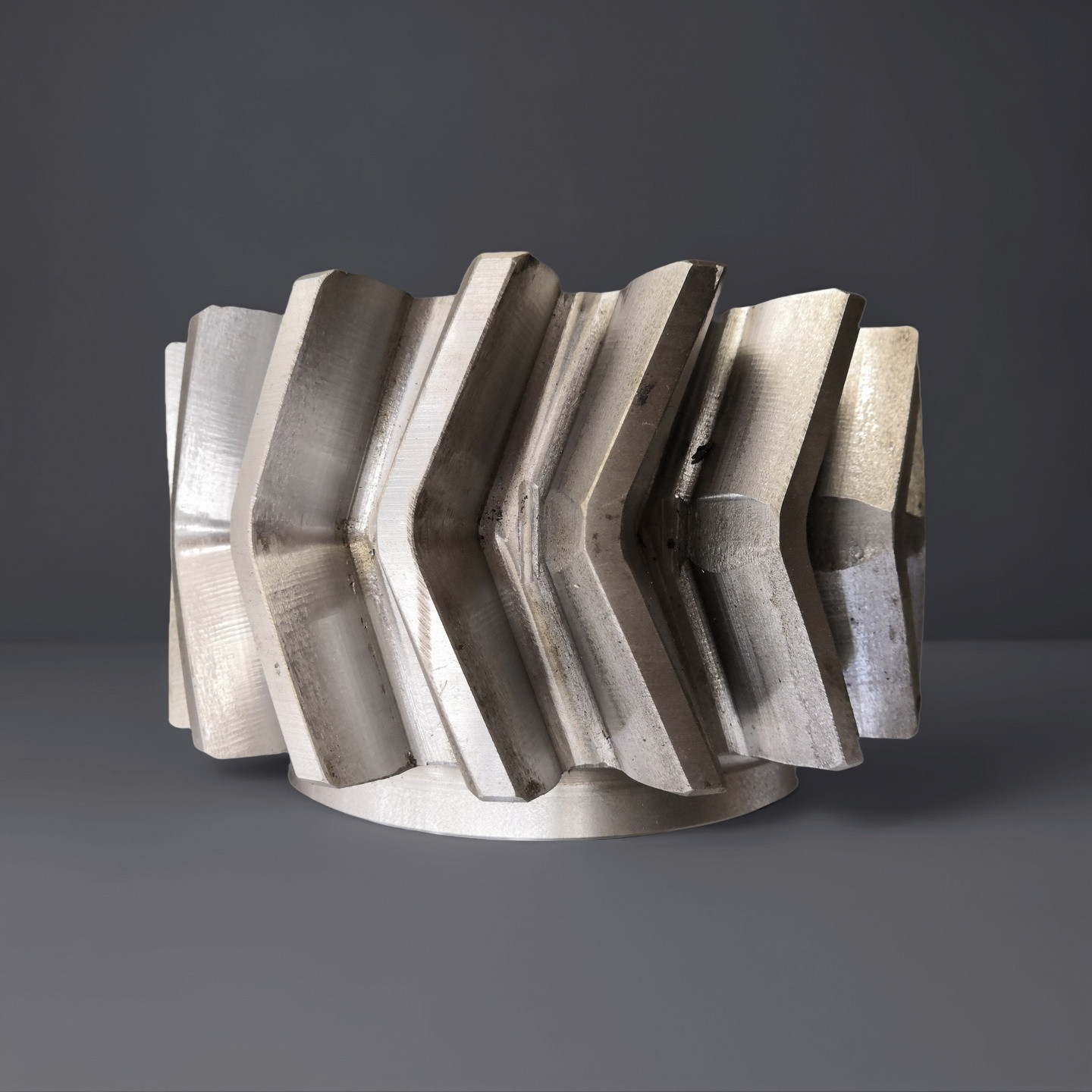

হেরিংবোন গিয়ার একটি বিশেষ ধরনের গিয়ার যা সমান হেলিক্যাল কোণ সহ দুটি হেলিক্যাল গিয়ারকে একত্রিত করে
এর দাঁতের প্রোফাইল "মানুষ" চরিত্রের আকৃতির।
এটি interlaced helical দাঁত মাধ্যমে শক্তি প্রেরণ এবং অক্ষীয় বাহিনী নির্মূল।
এটিতে অবিচ্ছিন্ন জালের বৈশিষ্ট্য রয়েছে, যার ফলে ট্রান্সমিশনের সময় উচ্চ ডিগ্রি ওভারল্যাপ হয়;
উভয় পক্ষের সমান্তরাল হেলিকাল দাঁতগুলি অক্ষীয় শক্তিগুলি বাতিল করে, শক্তিশালী অপারেটিং স্থিতিশীলতা নিশ্চিত করে;
এবং ট্রান্সমিশন প্রক্রিয়ার সময়, খুব কম কম্পন এবং শব্দ হয়।
৩) হেরিংবোন গিয়ার এর সুবিধা
সোজা গিয়ারগুলির তুলনায়, হেরিংবোন গিয়ার ট্রান্সমিশন আরো স্থিতিশীল এবং একটি উচ্চতর লোড বহন ক্ষমতা আছে;
সাধারণ হেলিক্যাল গিয়ারগুলির তুলনায়, এটি কার্যকরভাবে অক্ষীয় শক্তির সমস্যা সমাধান করতে পারে এবং সরঞ্জামগুলির পরিষেবা জীবন বাড়িয়ে তুলতে পারে;
ট্রান্সমিশন দক্ষতা বেশি, ৯৮% এর বেশি।
৪) হেরিংবোন গিয়ার প্রয়োগ
এটি সাধারণত উচ্চ ক্ষমতা এবং উচ্চ গতির ট্রান্সমিশন সিস্টেমে ব্যবহার করা হয়, যেমন জাহাজের প্রপালশন সিস্টেম,
বড় শিল্প বাষ্প টারবাইনগুলির ট্রান্সমিশন ডিভাইস, পাশাপাশি খনির বড় যান্ত্রিক সরঞ্জাম
এবং ধাতুশিল্প, যাতে বিদ্যুতের দক্ষ ও স্থিতিশীল সংক্রমণ নিশ্চিত করা যায়।
| পণ্য | হেরিংবোন গিয়ার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | সিলিন্ড্রিকাল গিয়ার |
| গিয়ার দাঁত উৎপাদন | গিয়ার ফ্রিজিং |
| গিয়ার দাঁত পিষে | √ |
| মডিউল (এম) | 12 |
| দাঁতের সংখ্যা (Z) | কাস্টম |
| চাপ কোণ (α) | ২০° |
| হেলিক্স কোণ (β) | কাস্টম |
| দাঁতের নির্ভুলতার গ্রেড | আইএসও ৮-৯ গ্রেড |
| তাপ চিকিত্সা | নিষ্পেষণ ও টেম্পারিং |
| পৃষ্ঠের কঠোরতা | 230-260 HB |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
