Gear Profile: | Herringbone Gear | Application: | Power transmission |
---|---|---|---|
Heat Treatment: | Quenching & Tempering | Helix Angle: | 20° |
Shape: | Cylindrical | Accuracy: | High precision |
বিশেষভাবে তুলে ধরা: | উচ্চ তীব্রতা কাজ শর্ত হেরিংবোন গিয়ার,উচ্চ তীব্রতা হেরিংবোন গিয়ার,বায়ু টারবাইন জেনারেটর হেরিংবোন গিয়ার |
গিয়ার প্রোফাইল | হেরিংবোন গিয়ার |
প্রয়োগ | পাওয়ার ট্রান্সমিশন |
তাপ চিকিত্সা | নিষ্পেষণ ও টেম্পারিং |
হেলিক্স এঙ্গেল | ২০° |
আকৃতি | সিলিন্ড্রিক |
সঠিকতা | উচ্চ নির্ভুলতা |

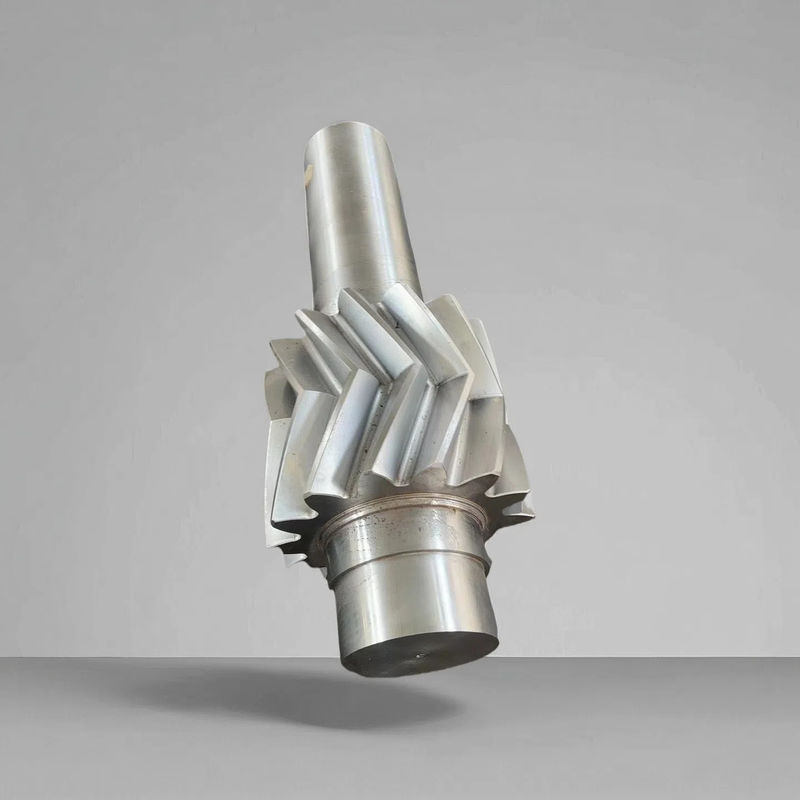

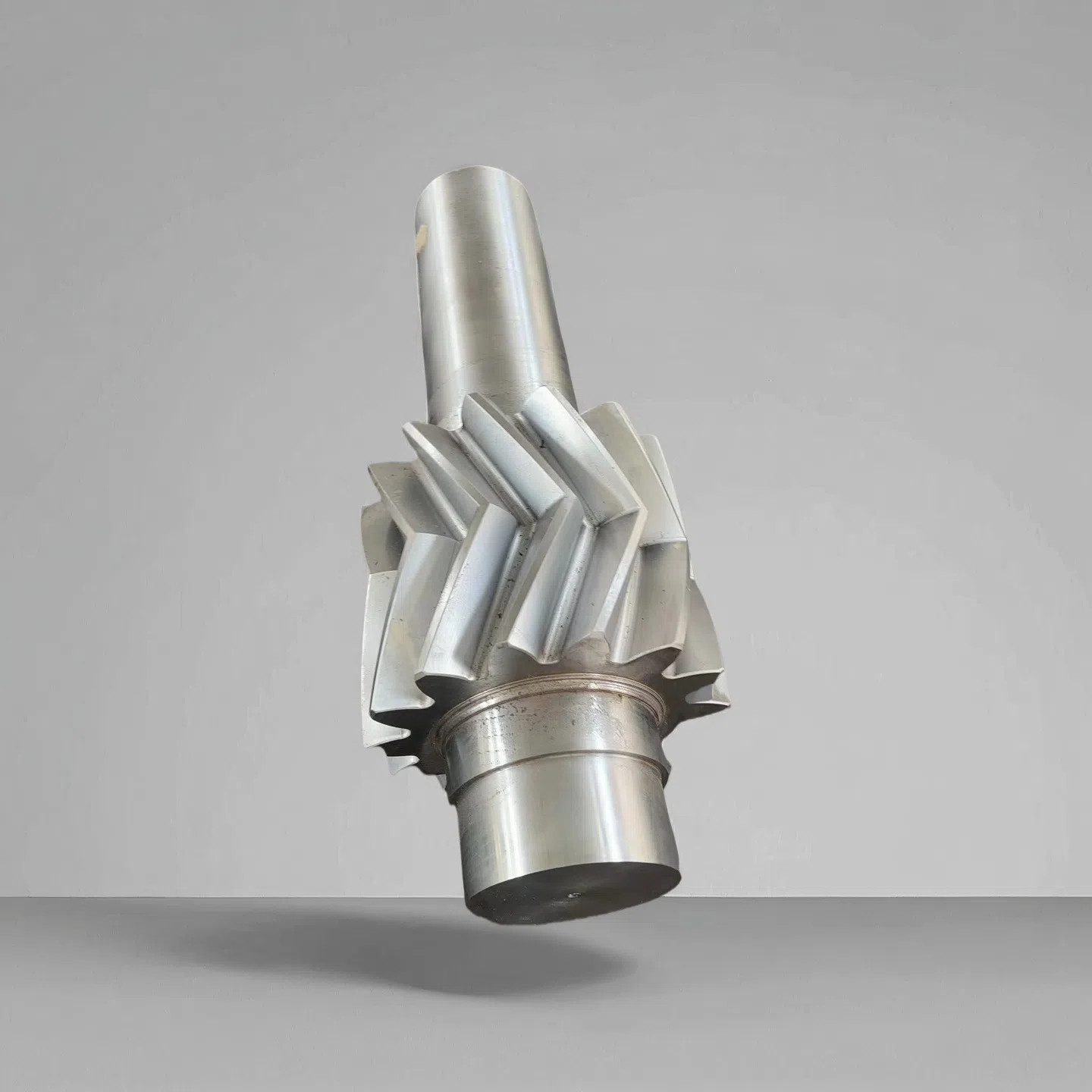

হেরিংবোন গিয়ারগুলি কঠোর অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা সুনির্দিষ্ট যান্ত্রিক উপাদান।তাদের অনন্য ডাবল-হেলিক্স নকশা অক্ষীয় ধাক্কা হ্রাস করার সময় উচ্চতর পাওয়ার ট্রান্সমিশন ক্ষমতা প্রদান করে.
কাস্টম তৈরি | উপলব্ধ (√) |
গিয়ার প্রোফাইলের ধরন | সিলিন্ড্রিকাল গিয়ার |
গিয়ার দাঁত উৎপাদন | গিয়ার ফ্রিজিং |
গিয়ার দাঁত পিষে | উপলব্ধ (√) |
মডিউল (এম) | 12 |
দাঁতের সংখ্যা (Z) | কাস্টম |
চাপ কোণ (α) | ২০° |
হেলিক্স কোণ (β) | কাস্টম |
দাঁতের নির্ভুলতার গ্রেড | আইএসও ৮-৯ গ্রেড |
তাপ চিকিত্সা | নিষ্পেষণ ও টেম্পারিং |
পৃষ্ঠের কঠোরতা | 230-260 HB |
চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
---|---|---|---|---|---|
45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
20CrMnTi | 18XGT | এসএমকে২২ | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ |
