| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| ন্যূনতম চাহিদার পরিমাণ: | 200 সেট |
| মূল্য: | 300＄ |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | ৬০ দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| উত্পাদন প্রক্রিয়াজাতকরণ: | গিয়ার মিলিং | আকার: | বিভিন্ন আকার পাওয়া যায় |
|---|---|---|---|
| ব্যবহার: | শিল্প - কারখানার যন্ত্রপাতি | হেলিকাল কোণ: | 25° |
| উপাদান: | ইস্পাত | নির্ভুলতা গ্রেড: | ISO 8-9 গ্রেড |
| বিশেষভাবে তুলে ধরা: | নির্ভুলতা হেরিংবোন গিয়ার,কাস্টমাইজযোগ্য হেরিংবোন গিয়ার,কাস্টমাইজযোগ্য হেলিক্স এঙ্গেল হেরিংবোন গিয়ার |
||
ক) ঐতিহ্যবাহী হেরিংবোন গিয়ারগুলির মাঝে একটি কাটিং স্লট প্রয়োজন। আধুনিক প্রযুক্তির সাথে, এই ধরনের স্লট ছাড়াই অবিচ্ছিন্ন দাঁতের প্রোফাইল
(উচ্চ শক্তি সহ) অর্জন করা যেতে পারে।
খ) উপকরণগুলি বেশিরভাগই খাদ ইস্পাত দিয়ে তৈরি, যা তাদের কঠোরতা বাড়ানোর জন্য কার্বুরাইজিংয়ের মাধ্যমে শক্ত এবং টেম্পার করা হয়
এবং পরিধান প্রতিরোধের।
৩) হেরিংবোন গিয়ার-এর সুবিধা
ক) শিল্প-গ্রেডের নির্ভরযোগ্যতা: চরম অবস্থার জন্য উপযুক্ত (যেমন খনির যন্ত্রপাতি, জেনারেটর সেট), দীর্ঘ জীবনকাল সহ
এবং কম ব্যর্থতার হার।
খ) মাল্টিফংশনাল অভিযোজনযোগ্যতা: এটি সমান্তরাল শ্যাফ্ট ট্রান্সমিশনের জন্য উপযুক্ত এবং বিশেষ বিন্যাসেও ব্যবহার করা যেতে পারে
যেমন টার্বোমাশিনারী।

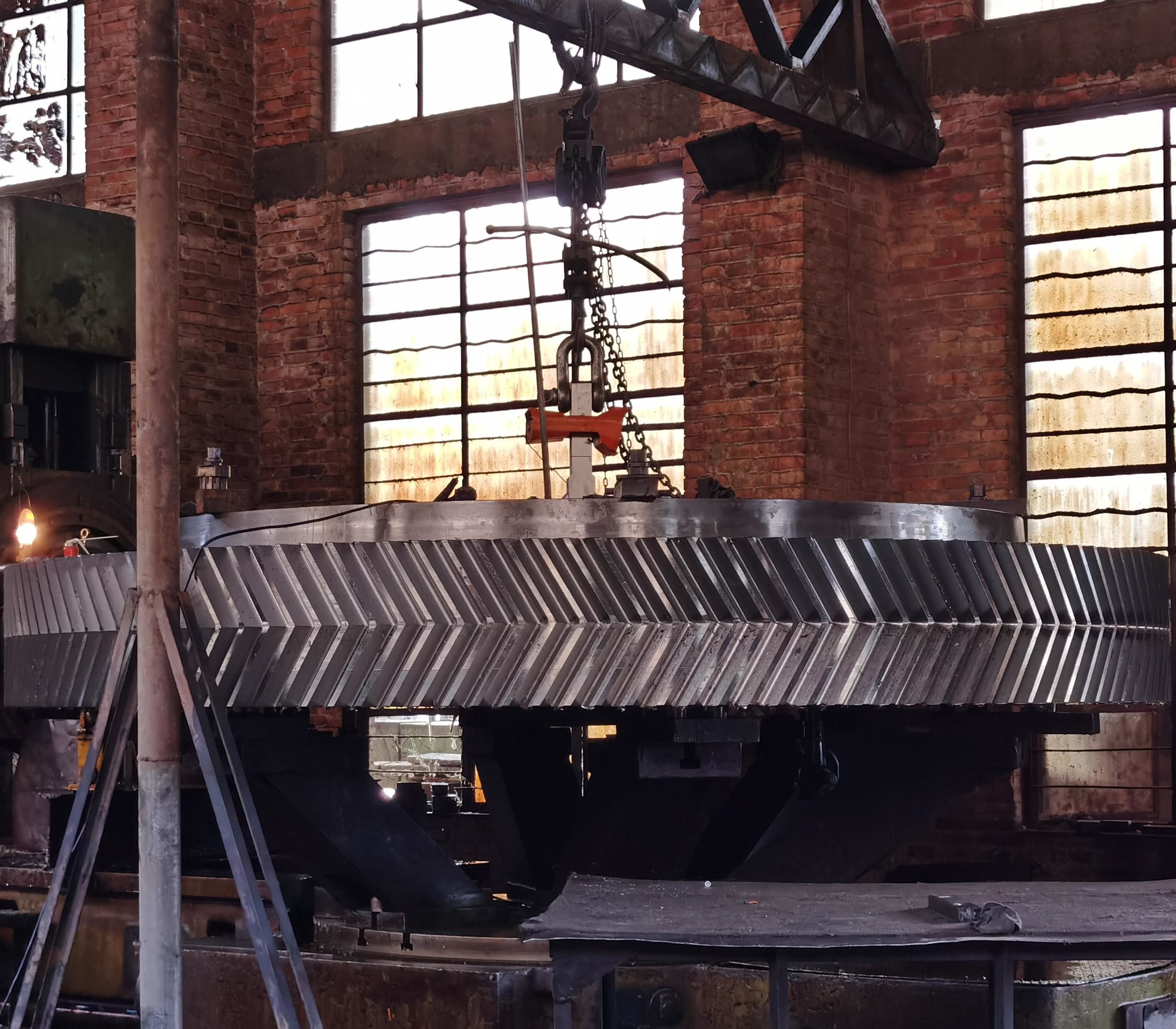

| পণ্য | হেরিংবোন গিয়ার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইল প্রকার | নলাকার গিয়ার |
| গিয়ার দাঁত তৈরি | গিয়ার মিলিং |
| গিয়ার দাঁত গ্রাইন্ডিং | √ |
| মডিউল (M) | ১২ |
| দাঁতের সংখ্যা (Z) | কাস্টম |
| চাপের কোণ (α) | ২০° |
| হেলিক্স অ্যাঙ্গেল (β) | কাস্টম |
| দাঁতের নির্ভুলতা গ্রেড | ISO ৮-৯ গ্রেড |
| তাপ চিকিত্সা | কুইঞ্চিং ও টেম্পারিং |
| সারফেস কঠোরতা | ২৩০-২৬০ HB |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/GB | ISO | ГСТ | ASTM | JIS | DIN |
| ৪৫ | C45E4 | ৪৫ | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
