| Place of Origin: | CHINA |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Accuracy: | ISO 8-9 Grade | প্রোফাইলের ধরন: | উদ্দীপনা গিয়ার |
|---|---|---|---|
| Hardness: | 220-260 HB | গিয়ার তাপ চিকিত্সা: | দমন, টেম্পারিং, কার্বুরাইজিং |
| Material: | Steel, Carbon Steel | Helix Angle: | 22° |
| Gear Type: | Cylindrical Gear | ||
| বিশেষভাবে তুলে ধরা: | কার্বুরাইজড সিঙ্গল হেলিকাল গিয়ার,দীর্ঘ জীবনকাল একক হেলিকাল গিয়ার |
||

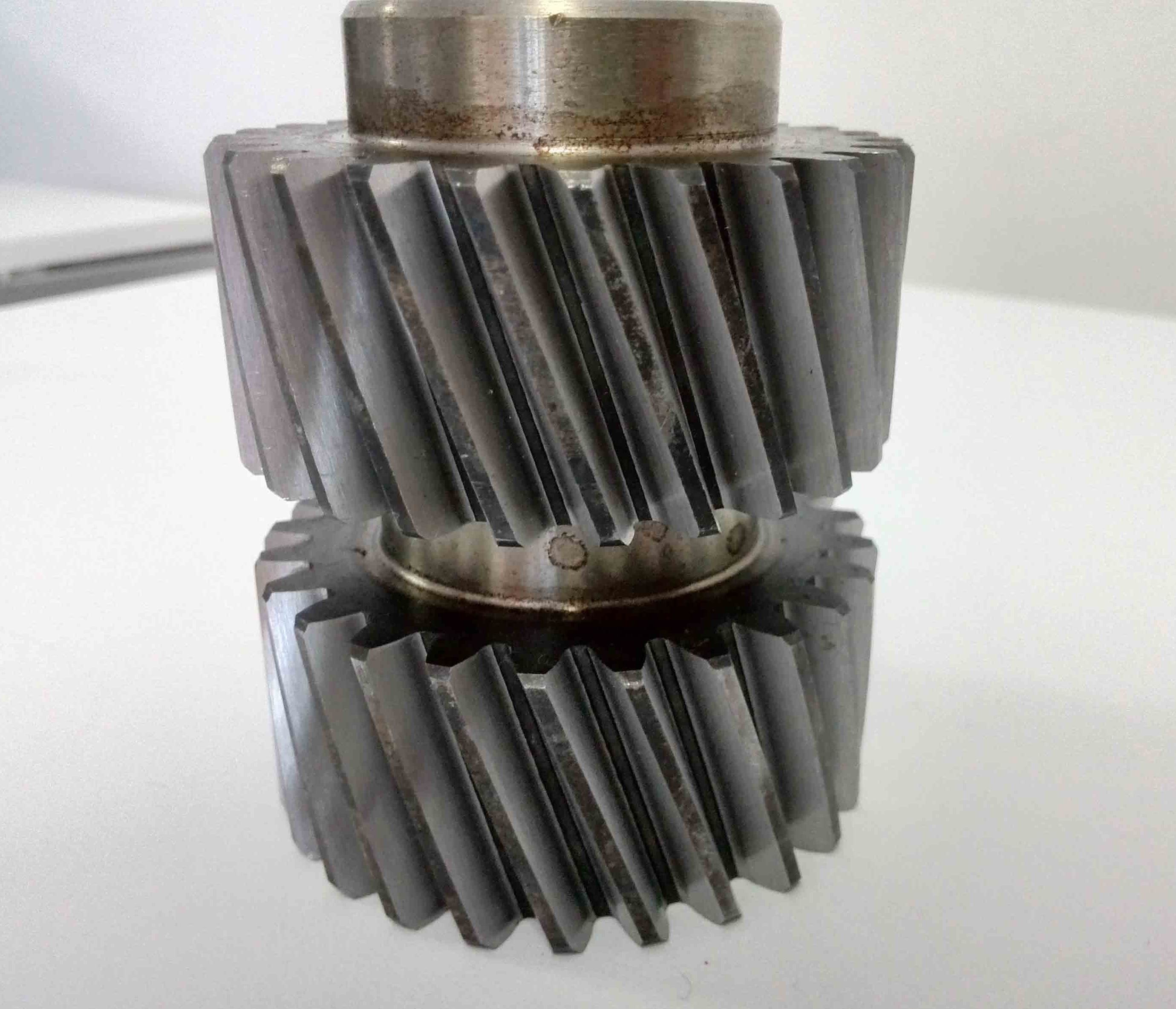

১) হেলিক্যাল গিয়ার এর বর্ণনা
একটি হেলিকাল গিয়ার হল এমন একটি গিয়ার যার দাঁতের দিকটি অক্ষের সাথে একটি নির্দিষ্ট কোণে (স্ক্রু কোণ) । একটি সোজা গিয়ার তুলনায়,এটি মসৃণ জাল এবং শক্তিশালী লোড বহন ক্ষমতা বৈশিষ্ট্য আছেএর দাঁতের প্রোফাইলটি একটি হেলিক্যাল লাইনে সাজানো হয়েছে, যা প্রগতিশীল জালকে সক্ষম করে এবং ট্রান্সমিশন শক এবং গোলমালকে উল্লেখযোগ্যভাবে হ্রাস করে।
২) হেলিক্যাল গিয়ার এর বৈশিষ্ট্য
a) মসৃণ ট্রান্সমিশনঃ হেলিক্যাল গিয়ারগুলির ধীরে ধীরে জালগুলি কম্পন এবং গোলমালকে উল্লেখযোগ্যভাবে হ্রাস করে, এটি উচ্চ গতির অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
(খ) উচ্চ লোড বহন ক্ষমতাঃ একযোগে মেশিং দাঁত একটি বড় সংখ্যা সঙ্গে, লোড বন্টন আরো সমান, এবং জীবনকাল দীর্ঘ।
c) একাধিক ইনস্টলেশন পদ্ধতিঃ উচ্চ নকশা নমনীয়তা সঙ্গে সমান্তরাল অক্ষ বা ক্রস অক্ষ মধ্যে সাজানো যেতে পারে।
ঘ) ট্রান্সমিশন দক্ষতাঃ সাধারণত এটি কম শক্তি ক্ষতির সাথে 98% এরও বেশি পৌঁছতে পারে।
৩) হেলিক্যাল গিয়ার এর প্রয়োগ
a) অটোমোবাইল গিয়ারবক্স
(b) শিল্পের হ্রাসকারী যন্ত্র
(c) সামুদ্রিক চালনা ব্যবস্থা
ঘ) বিদ্যুৎ উৎপাদনের সরঞ্জামের ট্রান্সমিশন ডিভাইস
| পণ্য | হেলিক্যাল গিয়ার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | সিলিন্ড্রিকাল গিয়ার |
| উৎপাদন | গিয়ার হাবিং |
| দাঁত ঘষতে | √ |
| মডিউল (এম) | 9 |
| দাঁতের সংখ্যা (Z) | 56 |
| চাপ কোণ (α) | ২০° |
| লিড এঙ্গেল | ২০° |
| নির্ভুলতার গ্রেড | আইএসও ৬-৭ গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | ৫৮-৬২এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
