| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | HG22083101 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
| মূল্য: | $150/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 50 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, ডি/পি |
| যোগানের ক্ষমতা: | 1000 টুকরা/মাস |
| উপাদান: | 20CrMnTi | তাপ চিকিত্সা: | কার্বারাইজিং |
|---|---|---|---|
| দাঁতের প্রস্থ: | 45 | মডিউল: | 4 |
| সঠিকতা: | ISO 6 গ্রেড | হেলিক্স কোণ: | 15° |
| বিশেষভাবে তুলে ধরা: | 20CrMnTi ইস্পাত একক হেলিকাল গিয়ার,20CrMnTi ইস্পাত সর্পিল হেলিকাল গিয়ার,গতি হ্রাসকারী একক হেলিকাল গিয়ার |
||

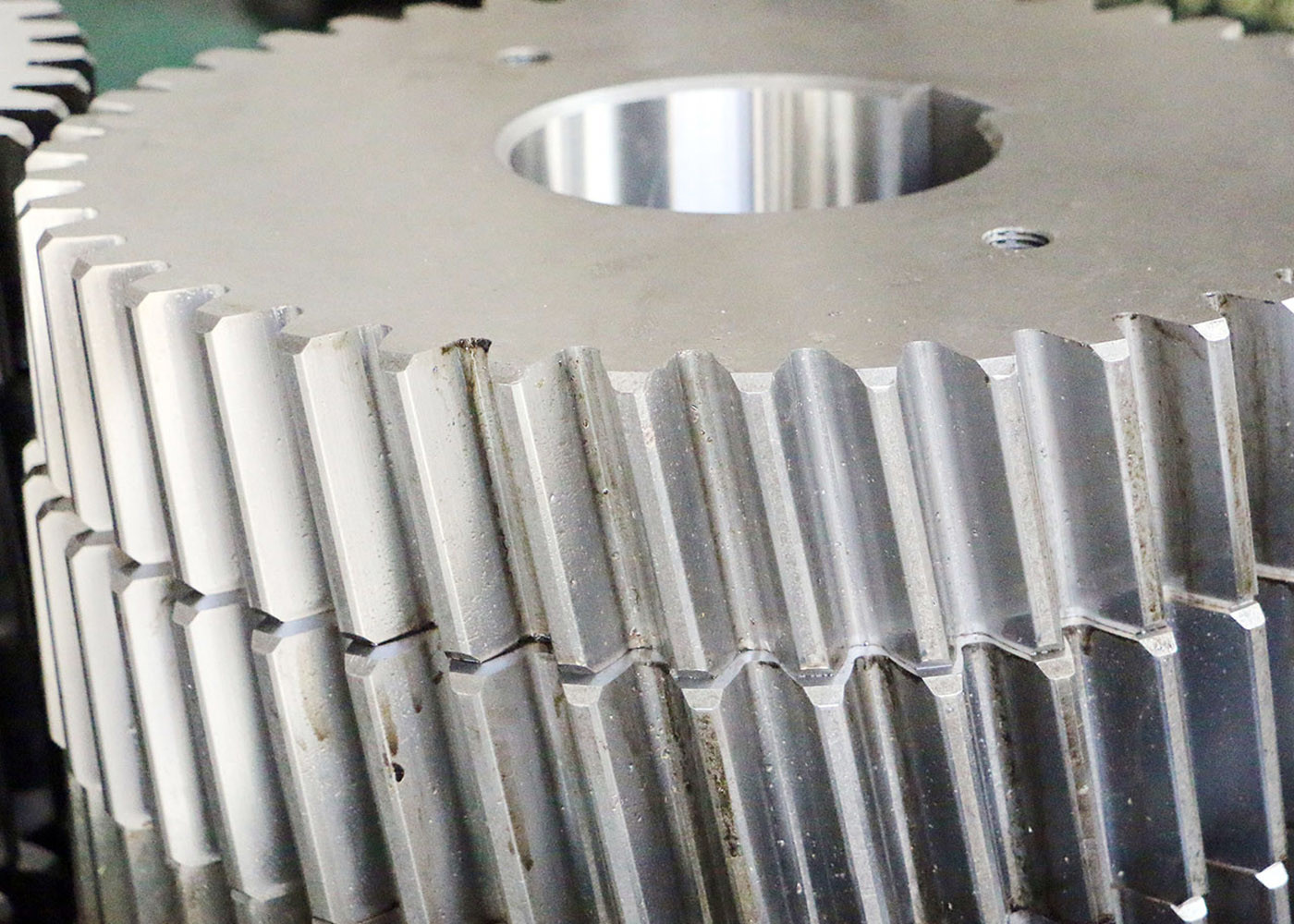

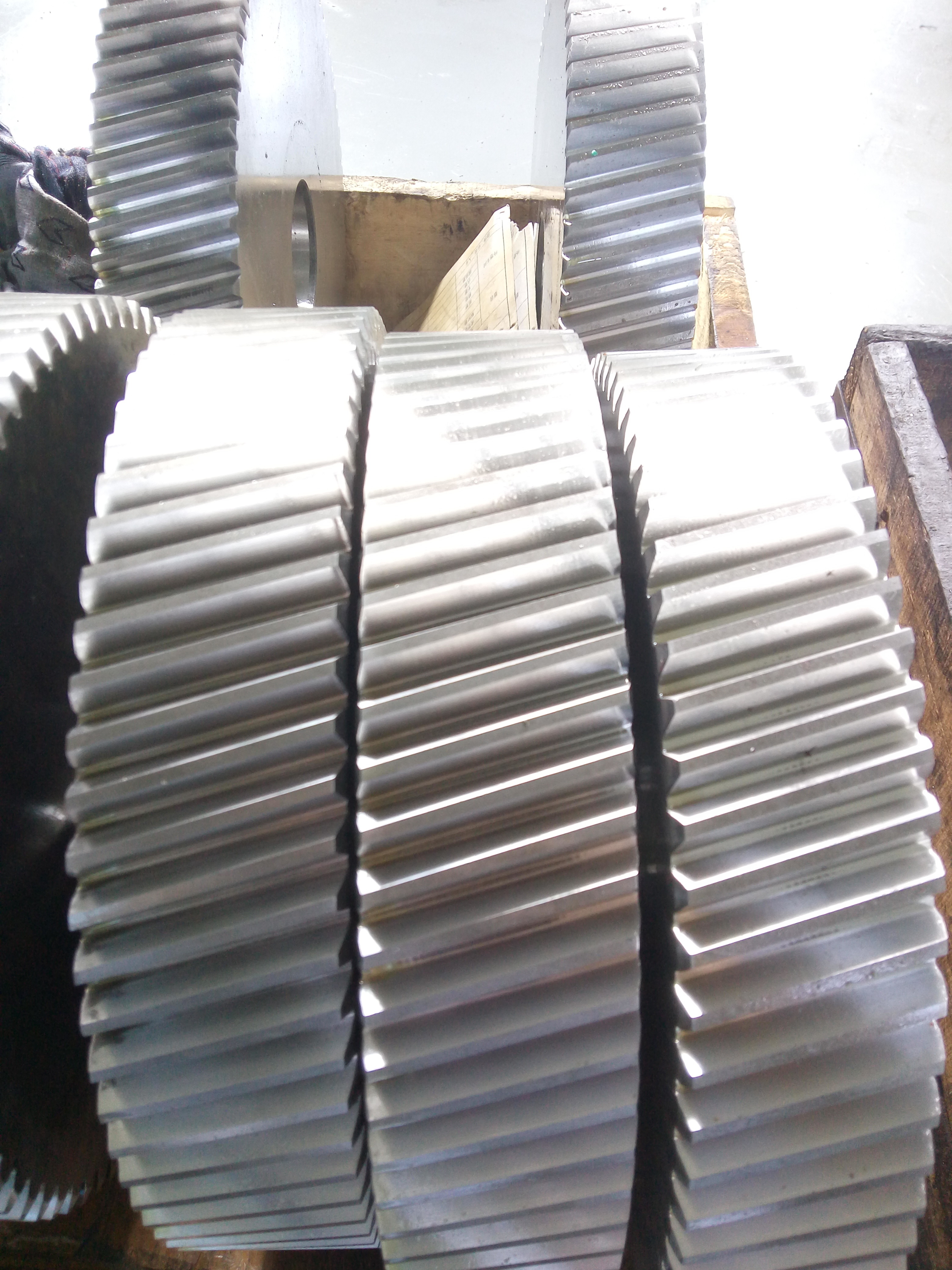

20CrMnTi স্টীল একক Helical Gear জন্য শ্যাফ্ট মাউন্ট গতি হ্রাসকারী জন্য Froged স্টীল
1) হেলিক্যাল গিয়ার বর্ণনা
হেলিক্যাল গিয়ার হল এক ধরনের সিলিন্ডারিক গিয়ার যার দাঁতগুলি কমন।
স্পোর্ট গিয়ারের তুলনায়, তাদের যোগাযোগের অনুপাত বেশি এবং তারা নীরবতা এবং কম কম্পন এবং বড় শক্তি প্রেরণ করতে সক্ষম।
একজোড়া হেলিক্যাল গিয়ারের একই হেলিক্স কোণ আছে কিন্তু হেলিক্সের হাতটি বিপরীত।
২) হেলিক্যাল গিয়ার এর বৈশিষ্ট্য
হেলিক্যাল গিয়ারগুলি অক্ষীয় ধাক্কা শক্তি উত্পাদন করে। অতএব, এই শক্তি শোষণের জন্য ধাক্কা বিয়ারিং ব্যবহার করা পছন্দসই।
| পণ্য | হেলিক্যাল গিয়ার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | সিলিন্ড্রিকাল গিয়ার |
| উৎপাদন | গিয়ার হাবিং/গিয়ার গ্রিলিং |
| দাঁত ঘষতে | √ |
| মডিউল (এম) | 4 |
| দাঁতের সংখ্যা (Z) | 52 |
| চাপ কোণ (α) | ২০° |
| লিড এঙ্গেল | কাস্টম |
| নির্ভুলতার গ্রেড | ৬-৭ |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | ৫৮-৬২ এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
