| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| ন্যূনতম চাহিদার পরিমাণ: | ২টি সেট |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | ৬০ দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| দাঁত প্রোফাইল: | হেলিকাল | উপাদান: | ইস্পাত |
|---|---|---|---|
| দিকনির্দেশ: | বাম হাত | গিয়ার দাঁত নম্বর: | 23 |
| হেলিক্স কোণ: | 15° | প্রয়োগ: | মোটরগাড়ি শিল্প |
| কঠোরতা: | 58-62 HRC | ||
| বিশেষভাবে তুলে ধরা: | 20CrMnTi স্পাইরাল বেভেল গিয়ার শ্যাফ্ট,স্পাইরাল বেভেল গিয়ার শ্যাফ্ট |
||

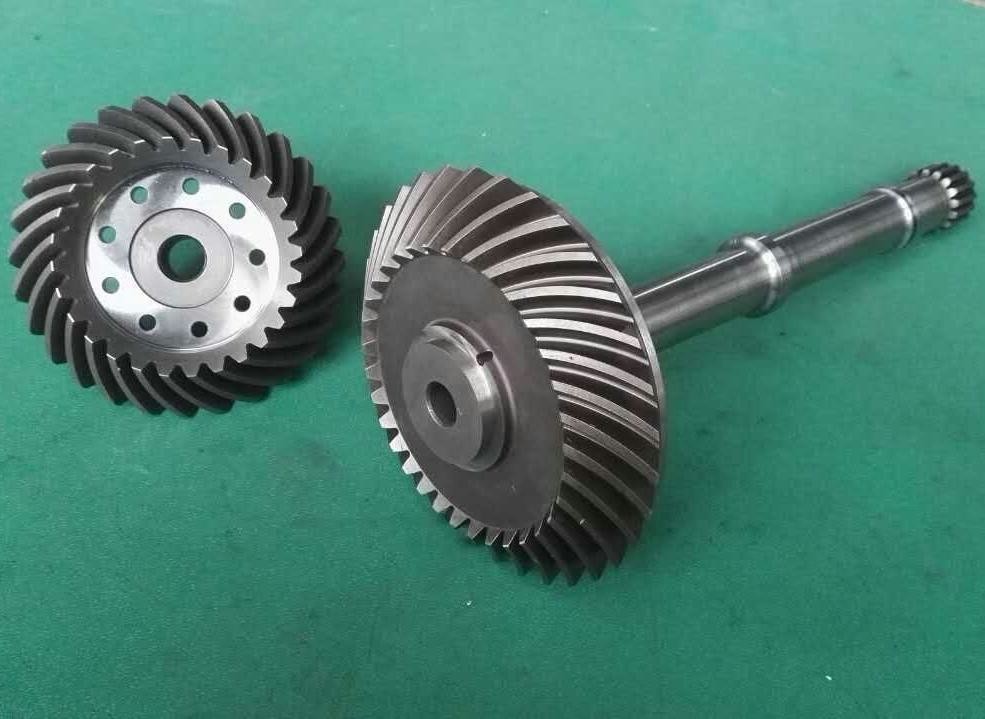

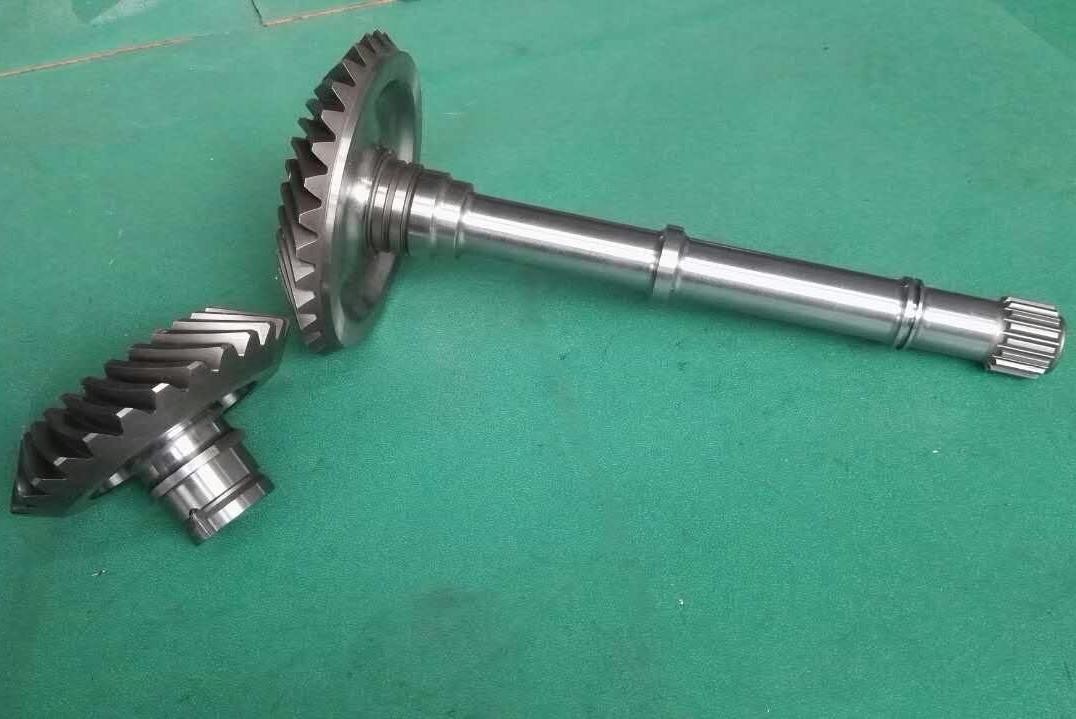

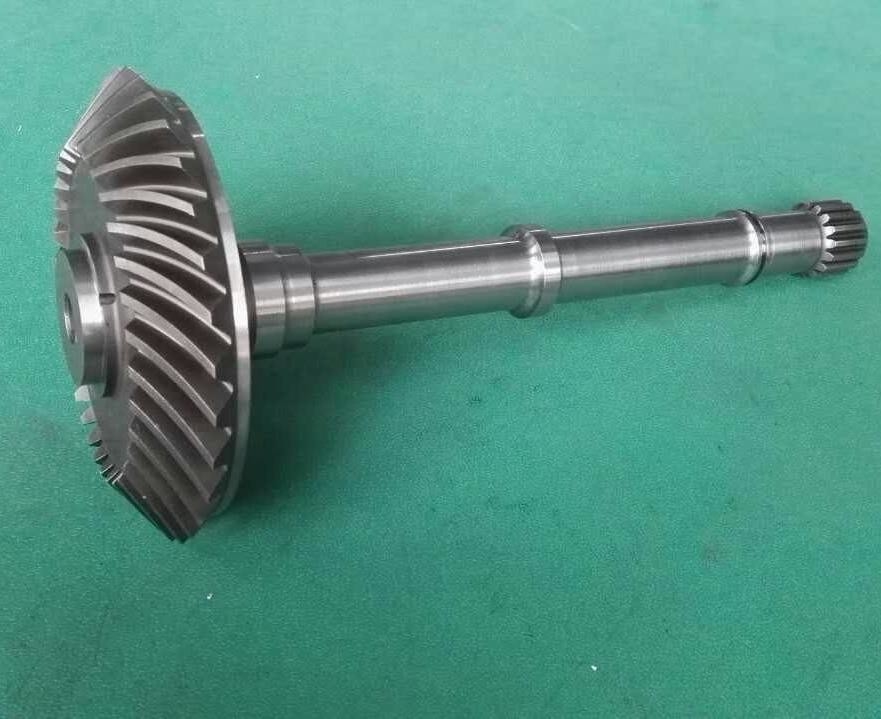

1) স্পাইরাল বেভেল গিয়ার শ্যাফ্টের বর্ণনা
স্পাইরাল বেভেল গিয়ার শ্যাফ্ট একটি মূল ট্রান্সমিশন উপাদান যা স্পাইরাল বেভেল গিয়ার এবং ট্রান্সমিশন শ্যাফ্টকে একীভূত করে।এটি ব্যাপকভাবে যান্ত্রিক সিস্টেমে ব্যবহৃত হয় যা বড় টর্ক এবং উচ্চ নির্ভুলতা কোণ ট্রান্সমিশন প্রয়োজনএর মূল বৈশিষ্ট্য হ'ল গিয়ার এবং শ্যাফ্টের সমন্বিত কাঠামোর মাধ্যমে কমপ্যাক্ট লেআউট এবং দক্ষ শক্তি সংক্রমণ অর্জন করা।
2) স্পাইরাল বেভেল গিয়ার শ্যাফ্টের সুবিধা
a) উচ্চ টর্ক ট্রান্সমিশনঃ ইন্টিগ্রেটেড কাঠামো মূল সংযোগগুলির ব্যর্থতা এড়াতে পারে এবং বৃহত্তর টর্শনাল চাপ সহ্য করতে পারে।
(খ) স্থান সাশ্রয়ঃ এটি সংযুক্তি বা ফ্ল্যাঞ্জ সংযোগের প্রয়োজন দূর করে, এটি কমপ্যাক্ট ট্রান্সমিশন বিন্যাসের জন্য উপযুক্ত করে তোলে।
গ) নির্ভুলতা রক্ষণাবেক্ষণঃ এটি সমাবেশের ত্রুটি হ্রাস করে এবং গিয়ার ম্যাশিং অবস্থানগুলির নির্ভুলতা নিশ্চিত করে।
ঘ) গতিশীল ভারসাম্যঃ এটি উচ্চ গতির অ্যাপ্লিকেশনগুলির সময় গতিশীল ভারসাম্য সংশোধন করতে পারে।
3) স্পাইরাল বেভেল গিয়ার শ্যাফ্টের অ্যাপ্লিকেশন
a) মোটরসাইকেল শিল্প
(খ) শিল্প সরঞ্জাম
গ) মহাকাশ ও বিমানচালনা
| পণ্য | স্পাইরাল বেভেল গিয়ার শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | গ্লিসন |
| গিয়ারদাঁতউৎপাদন | গিয়ার গ্রিলিং |
| গিয়ার দাঁত পিষে | √ |
| মডিউল (এম) | 6 |
| দাঁতের সংখ্যা (Z) | 23 |
| চাপ কোণ (α) | ২০° |
| লিড এঙ্গেল | ১৫° |
| নির্ভুলতার গ্রেড | আইএসও ৬ গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | ৫৮-৬২এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
