সংযোজন সহগ: | 1.0 | ক্লিয়ারেন্স সহগ: | 0.25 |
---|---|---|---|
সহগ ফিলেট: | 0.3 | গিয়ার দাঁতের রুক্ষতা: | Ra0.8~Ra1.6 |
মডিউল: | 7 | কোয়ালিটি গ্রেড: | ISO 6-7 গ্রেড |
বিশেষভাবে তুলে ধরা: | স্টিল গ্রাইন্ডিং সিঙ্গেল হেলিকাল গিয়ার,17CrNiMo6 সিঙ্গেল হেলিকাল গিয়ার,ISO 6 গ্রেড সিঙ্গেল হেলিকাল গিয়ার |

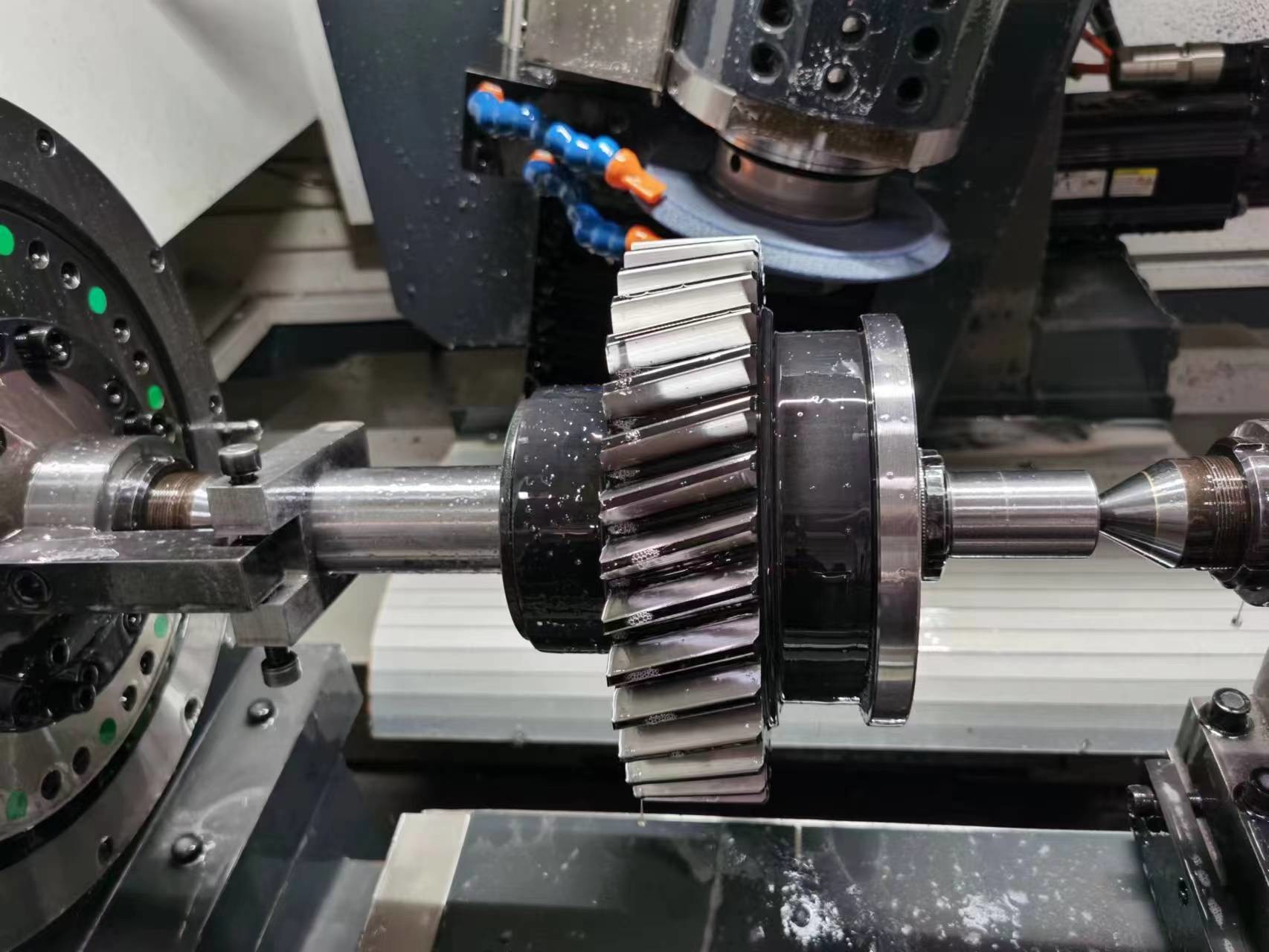

হাই স্পিড ট্রেন ট্রান্সমিশন গিয়ার 17CrNiMo6 স্টিল গিয়ার গ্রিলিং হেলিক্যাল গিয়ার
১) সাধারণ মডিউল ৭
২) মডুলার ৭।2469
3) বৃত্তাকার পিচ 22.76691 মিমি
4) মুখের প্রস্থঃ 50mm
5) চাপ কোণঃ 20°
6) স্প্যান পরিমাপ দাঁত সংখ্যা 4
৭) Wk ৭৫.১৪১-৭৪877
পণ্য | হেলিক্যাল গিয়ার |
কাস্টম তৈরি | √ |
গিয়ার প্রোফাইলের ধরন | সিলিন্ড্রিকাল গিয়ার |
উৎপাদন | গিয়ার হবিং |
দাঁত ঘষতে | √ |
মডিউল (এম) | 7 |
দাঁতের সংখ্যা (Z) | 26 |
চাপ কোণ (α) | ২০° |
লিড এঙ্গেল | ১৫° |
নির্ভুলতার গ্রেড | আইএসও ৬-৭ গ্রেড |
তাপ চিকিত্সা | কার্বুরাইজিং |
পৃষ্ঠের কঠোরতা | ৫৮-৬২ এইচআরসি |
ইস্পাত কোড গ্রেড তুলনা | |||||
চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
20CrMnTi | 18XGT | এসএমকে২২ | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ |
