| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | PC23032501 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
| মূল্য: | $200/ Set |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 55 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, ডি/পি |
| যোগানের ক্ষমতা: | 150 সেট/মাস |

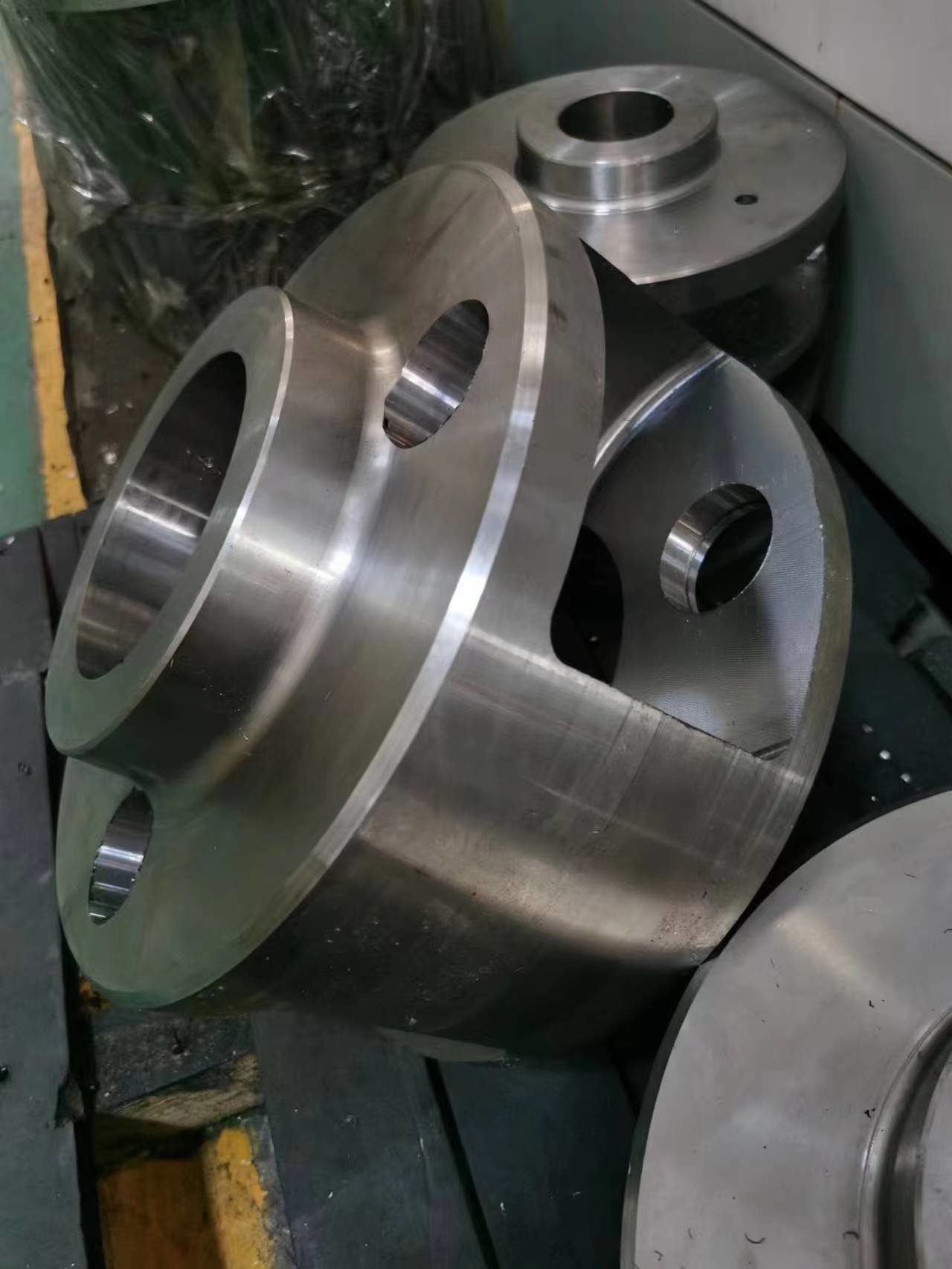

| প্ল্যানেট ক্যারিয়ার নং: | 3 | টাইপ: | নলাকার গিয়ার |
|---|---|---|---|
| প্রোফাইল: | স্পার গিয়ার এবং অভ্যন্তরীণ গিয়ার | উপাদান: | Forging ইস্পাত |
| উৎপাদন সময়: | 30 দিন | কঠোরতা: | 240-280 HB |
| বিশেষভাবে তুলে ধরা: | ট্রান্সমিশন পার্টস ফোরজিং রিডুসার গিয়ার বক্স,AISI 4140 রিডুসার গিয়ার বক্স,280 HB রিডুসার গিয়ার বক্স |
||
উপাদান: AISI 4140 (42CrMo স্টিলের অনুরূপ)
পুরো মেশিনিং
কঠোরতা 240-280 HB
1) প্ল্যানেটারি গিয়ারবক্সের বৈশিষ্ট্য
একটি সাধারণ অ্যাপ্লিকেশনে, ড্রাইভ শক্তি সূর্যের গিয়ারের সাথে সংযোগ করে।সূর্যের গিয়ার তখন বাহ্যিক গিয়ার রিংয়ের সাথে একত্রিত গ্রহের গিয়ারগুলিকে চালনা করে।
প্ল্যানেটারি গিয়ার ট্রেনটি ভরের সমান বন্টন এবং বর্ধিত ঘূর্ণনগত কঠোরতার কারণেও স্থিতিশীলতা প্রদান করে।একটি প্ল্যানেটারি গিয়ার ট্রেনের গিয়ারে র্যাডিয়ালিভাবে প্রয়োগ করা টর্ক গিয়ারের দাঁতে পার্শ্বীয় চাপ ছাড়াই গিয়ার দ্বারা রেডিয়ালিভাবে স্থানান্তরিত হয়।
2) এপিসাইক্লিক গিয়ার ট্রেনের বর্ণনা
একটি ক্যারিয়ার দুটি গিয়ারের কেন্দ্রগুলিকে সংযুক্ত করে এবং গ্রহ এবং সূর্যের গিয়ারের জালকে ঘোরায় যাতে তাদের পিচ বৃত্তগুলি স্লিপ ছাড়াই রোল হয়।
গ্রহ গিয়ারের পিচ বৃত্তের একটি বিন্দু একটি এপিসাইক্লয়েড বক্ররেখা চিহ্নিত করে।
| পণ্য | গিয়ার বক্স/ গিয়ার রিডুসার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | হেলিকাল গিয়ার/ ডাবল হেলিকাল গিয়ার |
| গিয়ার দাঁত উত্পাদন | গিয়ার হবিং/ গিয়ার গ্রাইন্ডিং |
| গিয়ার দাঁত নাকাল | √ |
| মডিউল (M) | কাস্টম |
| দাঁতের সংখ্যা (Z) | কাস্টম |
| চাপ কোণ (α) | 20°/ 14.5° |
| হেলিক্স অ্যাঙ্গেল (β) | কাস্টম |
| দাঁত নির্ভুলতা গ্রেড | ISO 6-7 গ্রেড |
| তাপ চিকিত্সা | কার্বারাইজিং/সিমেন্ট কোনচিং/নাইট্রাইডিং |
| পৃষ্ঠের কঠোরতা | 58-62 HRC |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চায়না/জিবি | আইএসও | ГΟST | এএসটিএম | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20 খ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
