| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | GB22112302 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
| মূল্য: | $1000/ Set |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 55 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, ডি/পি |
| যোগানের ক্ষমতা: | 150 সেট/মাস |
| উপাদান: | 17CrNiMo6/42CrMo | টাইপ: | তিনটি প্ল্যানেট গিয়ারস |
|---|---|---|---|
| দাঁত প্রোফাইল: | স্পার গিয়ার এবং অভ্যন্তরীণ গিয়ার | কঠোরতা: | 58-62 HRC |
| অ্যাপ্লিকেশন: | কয়লা খনির | রঙ: | হলুদ |
| বিশেষভাবে তুলে ধরা: | 42CrMo রিডুসার গিয়ার বক্স,রিডুসার গিয়ার বক্স এপিসাইক্লিক গিয়ার ট্রেন,থ্রি প্ল্যানেট গিয়ার এপিসাইক্লিক গিয়ার ট্রেন |
||

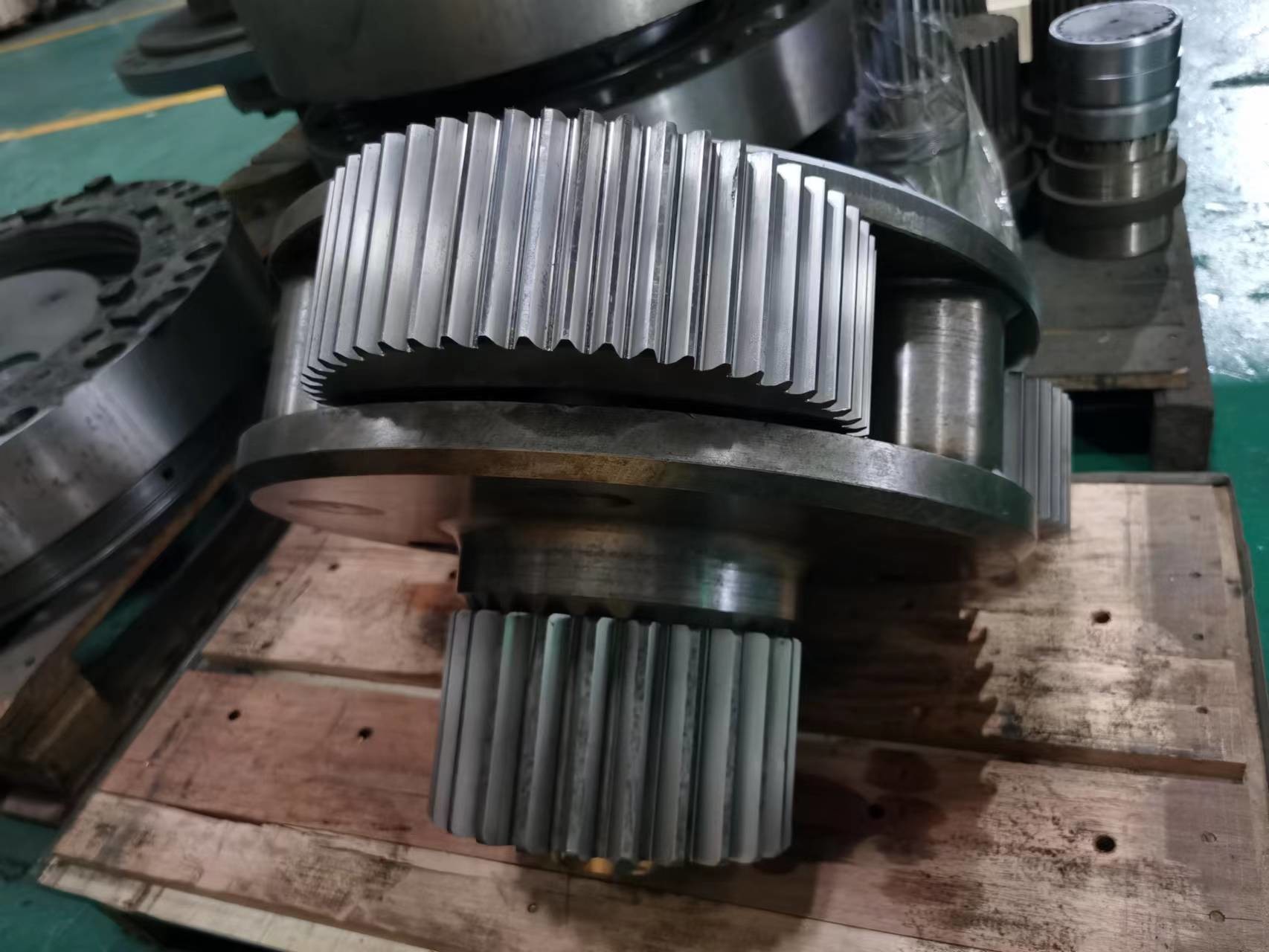

1) এপিসাইক্লিক গিয়ার ট্রেনের বর্ণনা
এপিসাইক্লিক গিয়ারিং বা প্ল্যানেটারি গিয়ারিং হল একটি গিয়ার সিস্টেম যা এক বা একাধিক বাইরের, বা গ্রহ, গিয়ার বা পিনিয়নের সমন্বয়ে গঠিত, যা একটি কেন্দ্রীয় সূর্য গিয়ার বা সূর্যের চাকাকে কেন্দ্র করে ঘোরে।
সাধারণত, গ্রহের গিয়ারগুলি একটি চলমান আর্ম বা ক্যারিয়ারে মাউন্ট করা হয়, যা নিজেই সূর্যের গিয়ারের তুলনায় ঘোরাতে পারে।
এপিসাইক্লিক গিয়ারিং সিস্টেমগুলি একটি বাইরের রিং গিয়ার বা অ্যানুলাসের ব্যবহারকে অন্তর্ভুক্ত করে, যা গ্রহের গিয়ারগুলির সাথে মেশ করে।পৃ
ল্যানেটারি গিয়ার (বা এপিসাইক্লিক গিয়ার) সাধারণত সাধারণ বা যৌগিক গ্রহের গিয়ার হিসাবে শ্রেণীবদ্ধ করা হয়।
2) প্ল্যানেটারি গিয়ারবক্সের সুবিধা
প্ল্যানেটারি গিয়ার ট্রেনগুলি স্ট্যান্ডার্ড সমান্তরাল অক্ষ গিয়ার ট্রেনের তুলনায় উচ্চ শক্তির ঘনত্ব প্রদান করে।
তারা ভলিউম হ্রাস, একাধিক কাইনেমেটিক সংমিশ্রণ, বিশুদ্ধভাবে টরসিয়াল বিক্রিয়া এবং সমাক্ষীয় শ্যাফটিং প্রদান করে।
অসুবিধাগুলির মধ্যে রয়েছে উচ্চ ভারবহন লোড, ধ্রুবক তৈলাক্তকরণের প্রয়োজনীয়তা, দুর্গমতা এবং নকশা জটিলতা।
| পণ্য | গিয়ার বক্স/ গিয়ার রিডুসার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | হেলিকাল গিয়ার/ ডাবল হেলিকাল গিয়ার |
| গিয়ার দাঁত উত্পাদন | গিয়ার হবিং/ গিয়ার গ্রাইন্ডিং |
| গিয়ার দাঁত নাকাল | √ |
| মডিউল (M) | কাস্টম |
| দাঁতের সংখ্যা (Z) | কাস্টম |
| চাপ কোণ (α) | 20°/ 14.5° |
| হেলিক্স অ্যাঙ্গেল (β) | কাস্টম |
| দাঁত নির্ভুলতা গ্রেড | ISO 6-7 গ্রেড |
| তাপ চিকিত্সা | কার্বারাইজিং/সিমেন্ট কোনচিং/নাইট্রাইডিং |
| পৃষ্ঠের কঠোরতা | 58-62 HRC |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চায়না/জিবি | আইএসও | ГΟST | এএসটিএম | JIS | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20 খ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
