| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | GS22112701 |
| ন্যূনতম চাহিদার পরিমাণ: | 5 টি টুকরা |
| মূল্য: | $850.0/Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 60 দিন |
| পরিশোধের শর্ত: | এল/সি, ডি/পি, ওয়েস্টার্ন ইউনিয়ন, টি/টি |
| যোগানের ক্ষমতা: | 300 পিস/মাস |
| উপাদান: | 18Crnimo7/ 17crnimo6 | মডিউল: | 16 |
|---|---|---|---|
| হেলিক্স কোণ: | 15° | সঠিকতা: | ISO 6 গ্রেড |
| চাপ কোণ: | 20° | মোট দৈর্ঘ্য: | 3000 মিমি |
| বিশেষভাবে তুলে ধরা: | দৈর্ঘ্য বাম হাতের হেলিকাল স্প্লাইন শ্যাফট,3000 মিমি ট্রান্সমিশন গিয়ার শ্যাফট,17CrNiMo6 ট্রান্সমিশন গিয়ার শ্যাফট |
||

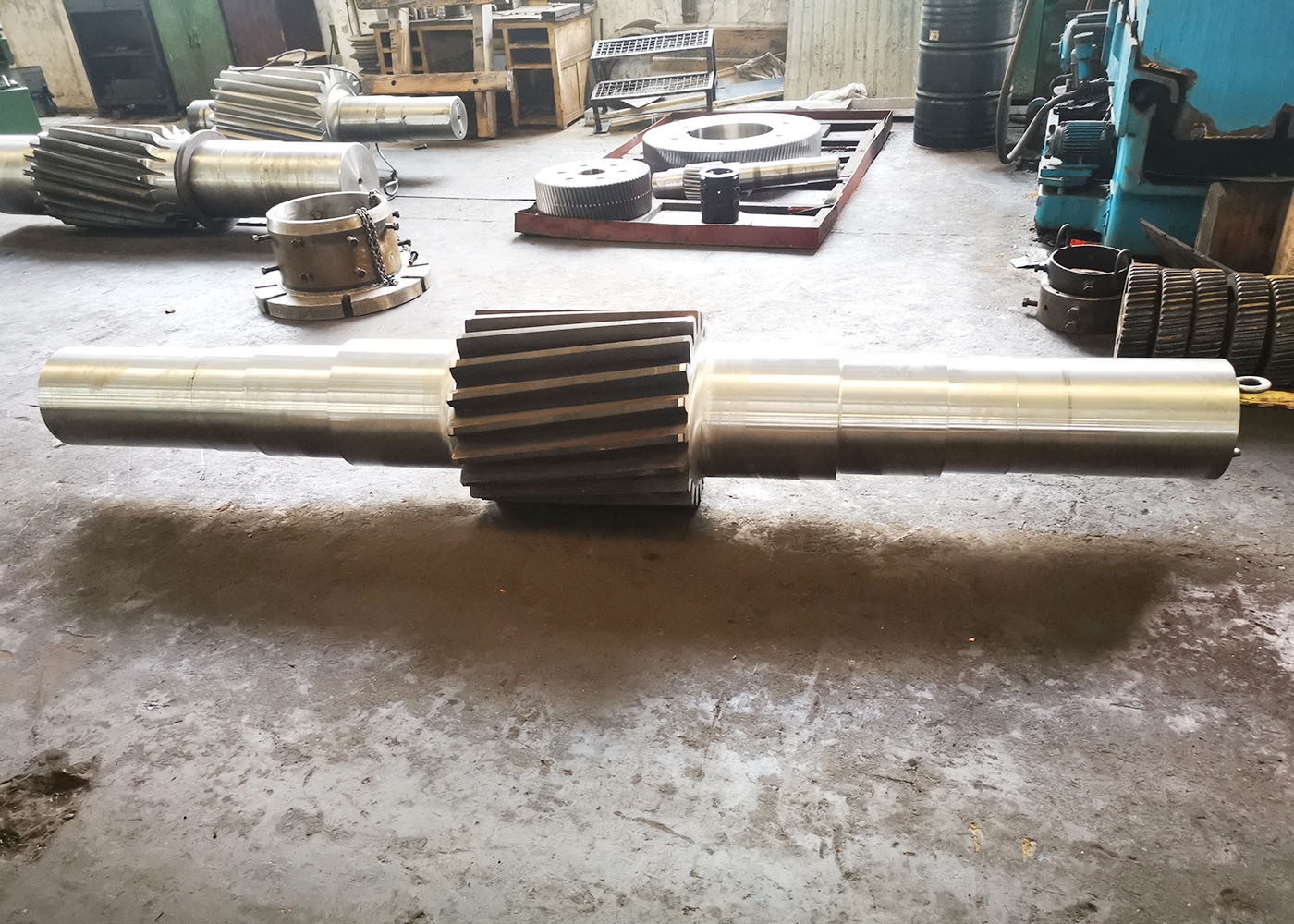

3000mm দৈর্ঘ্যের বাম হাতের হেলিকাল স্প্লাইন শ্যাফ্ট মেইন ড্রাইভ শ্যাফ্ট ট্রান্সমিশন গিয়ার
1) হেলিকাল গিয়ারগুলির শ্রেণীবিভাগ
a) সমান্তরাল হেলিকাল গিয়ার (সমান্তরাল অক্ষের মধ্যে শক্তি প্রেরণের জন্য ব্যবহৃত হয়)
b) ডাবল হেলিকাল বা হেরিংবোন গিয়ার।
c) ক্রসড হেলিকাল গিয়ার বা স্কিউড গিয়ার (অ-সমান্তরাল অক্ষের মধ্যে শক্তি প্রেরণের জন্য ব্যবহৃত হয়)
2) হেলিকাল গিয়ার শ্যাফটের বর্ণনা
যে সরল গিয়ারটিতে হেলিকাল দাঁত রয়েছে (হেলিকাল দাঁত) তাকে হেলিকাল গিয়ার বলা হয়।
হেলিকাল গিয়ারগুলি সমান্তরাল অক্ষ এবং অ-সমান্তরাল অক্ষগুলির মধ্যে শক্তি প্রেরণ করতে পারে।
এগুলি বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, যেমন অটোমোবাইল এবং শিল্প মেশিনারিতে।
হেলিকাল গিয়ারগুলি স্পার গিয়ারগুলির চেয়ে বেশি লোড সমর্থন করতে পারে এবং আরও শান্তভাবে কাজ করে।
স্পার গিয়ারগুলি সংযোগের সময় গিয়ার দাঁতের মধ্যে হঠাৎ যোগাযোগের কারণে শব্দ করে,
কিন্তু হেলিকাল গিয়ারগুলি দাঁতের এক প্রান্ত থেকে অন্য প্রান্তে মসৃণ যোগাযোগ তৈরি করে।
এটি স্পার গিয়ারগুলির চেয়ে বেশি দক্ষতার সাথে মসৃণ এবং শান্ত অপারেশন সরবরাহ করে।
| পণ্য | বাম হাতের হেলিকাল গিয়ার শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইল প্রকার | নলাকার গিয়ার |
| গিয়ারদাঁতউৎপাদন | গিয়ার গ্রাইন্ডিং |
| গিয়ার দাঁত গ্রাইন্ডিং | √ |
| মডিউল (M) | 14 |
| দাঁতের সংখ্যা (Z) | 22 |
| চাপের কোণ (α) | 20° |
| লিড অ্যাঙ্গেল | 22° |
| সঠিকতা গ্রেড | ISO 6 গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| সারফেস কঠোরতা | 58-62 HRC |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
