| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | HG22082607 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
| মূল্য: | $150/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 50 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, ডি/পি |
| যোগানের ক্ষমতা: | 1000 টুকরা/মাস |
| উপাদান: | AISI 4140 | তাপ চিকিত্সা: | ইন্ডাকশন হার্ডেনিগ |
|---|---|---|---|
| উৎপাদন: | গিয়ার গ্রাউন্ড | মডিউল: | 8 |
| সম্মুখভাগের প্রশস্ততা: | 55 | হেলিক্স কোণ: | 15° |
| বিশেষভাবে তুলে ধরা: | 8 মডিউল একক হেলিকাল গিয়ার,8 মডিউল হেলিকাল কাট গিয়ার,ISO 7 হেলিকাল কাট গিয়ার |
||

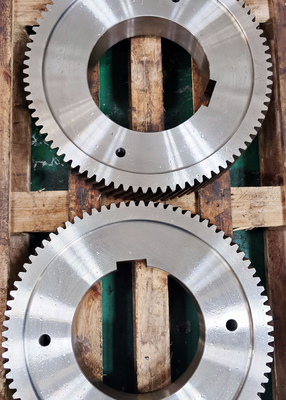

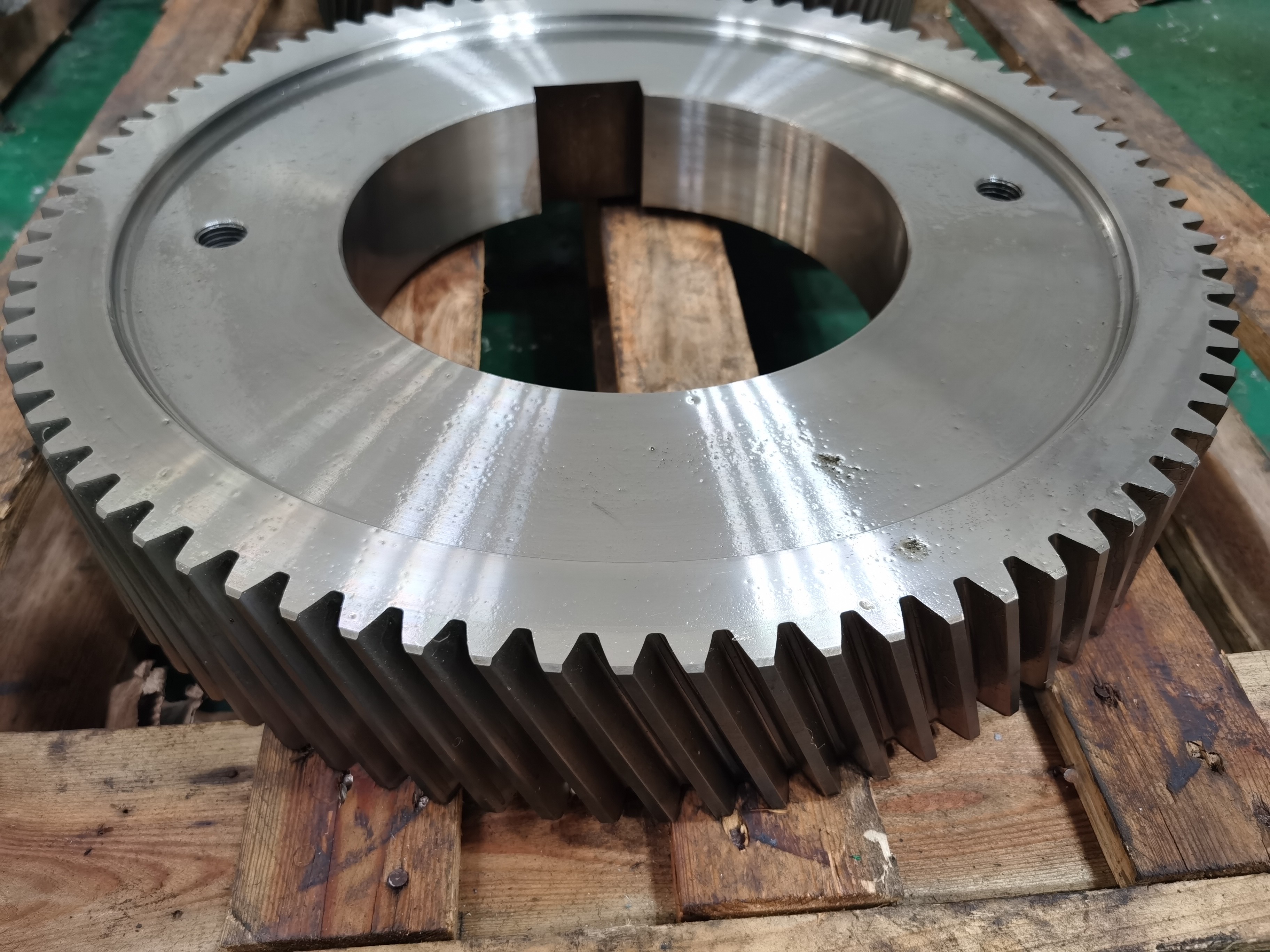

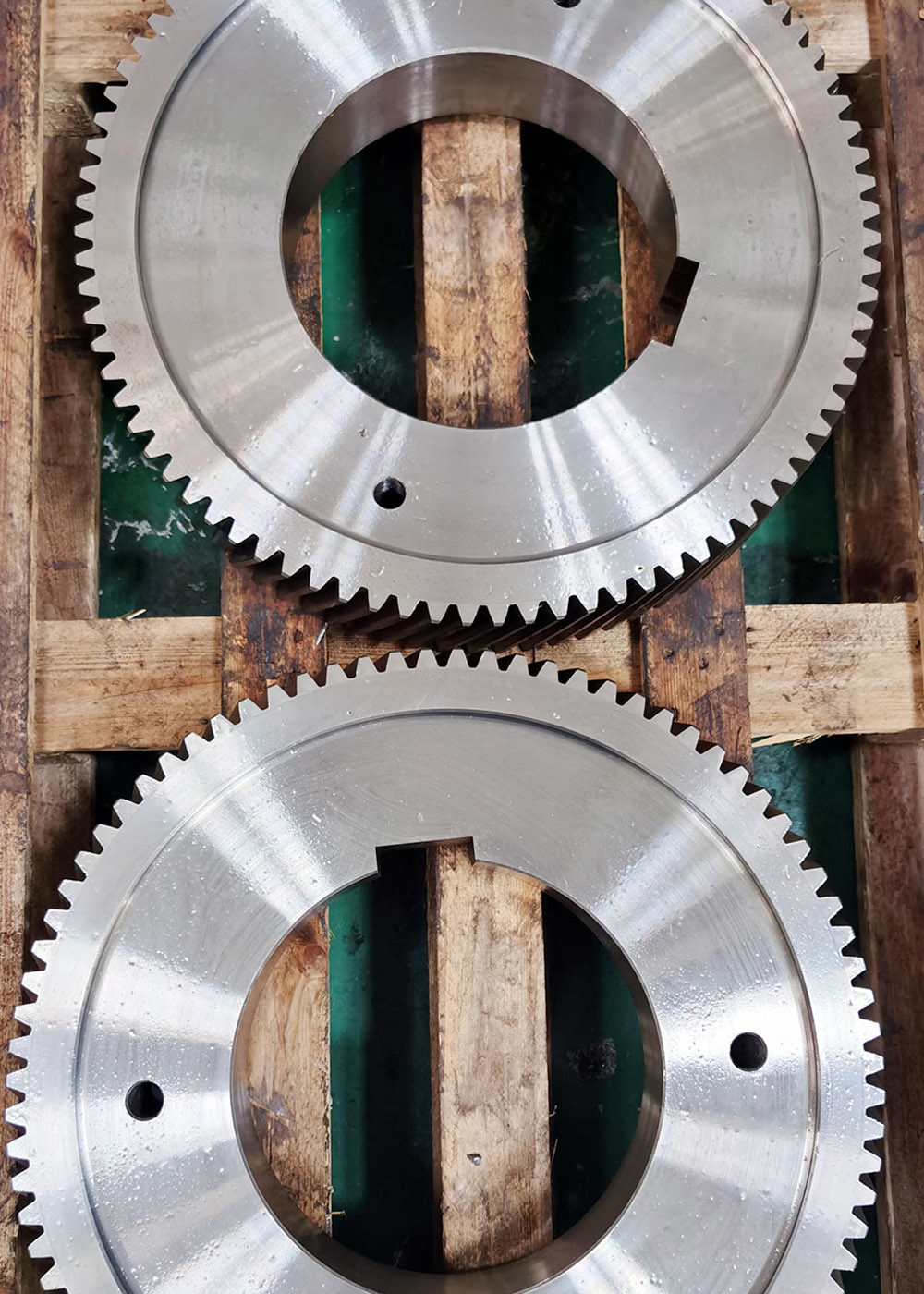

কাস্টম তৈরি ট্রান্সমিশন গিয়ারস 8 মডিউল একক হেলিক্স গিয়ারস গিয়ারবক্সের জন্য
1) হেলিক্যাল গিয়ারগুলির বর্ণনা
হেলিক্যাল গিয়ার হল স্পার গিয়ারের উন্নত সংস্করণ।
এই গিয়ারের দাঁতগুলি একটি কোণে ঝুঁকে থাকে যা হেলিক্স কোণ বলা হয়।
এই প্রবণতা একদিকে অক্ষীয় চাপ নিতে সাহায্য করে, দাঁত দৈর্ঘ্য হিসাবে যোগাযোগ এলাকা উন্নত
একই প্রস্থের স্পার গিয়ার তুলনায় হেলিকাল গিয়ারে বেশি।
২) হেলিক্যাল গিয়ার এর প্রধান প্রযুক্তিগত তথ্য
a) বৃত্তাকার পিচ বর্ণনা স্পার গিয়ারগুলির সাথে একই।
সংলগ্ন গিয়ার দাঁতের একই পয়েন্টের মধ্যে দূরত্ব।
(খ) স্বাভাবিক বৃত্তাকার পিচ হ'ল স্বাভাবিক দিকের পিচ ব্যাসের পৃষ্ঠের পার্শ্ববর্তী দাঁতের একই পয়েন্টগুলির মধ্যে দূরত্ব।
(গ) একটি হেলিক্যাল গিয়ার এর ব্যাসার্ধের পিচ স্পার গিয়ারের সাথে একই।
এটি দাঁতের সংখ্যা ও ব্যাসের অনুপাত।
ঘ) স্বাভাবিক ব্যাসার্ধের পিচ হল হেলিক্যাল গিয়ার দাঁতের স্বাভাবিক পৃষ্ঠের ব্যাসার্ধের পিচ।
e) অক্ষীয় পিচটি একই দাঁতের একই পয়েন্টগুলির মধ্যে দূরত্ব যা পিচ পৃষ্ঠের অক্ষীয় দিকের উপর পরিমাপ করা হয়।
| পণ্য | হেলিক্যাল গিয়ার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | সিলিন্ড্রিকাল গিয়ার |
| উৎপাদন | গিয়ার হবিং & গিয়ার গ্রিলিং |
| দাঁত ঘষতে | √ |
| মডিউল (এম) | 8 |
| দাঁতের সংখ্যা (Z) | কাস্টম |
| চাপ কোণ (α) | ২০° |
| লিড এঙ্গেল | ১৫° |
| নির্ভুলতার গ্রেড | আইএসও ৬-৭ গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | ৫৮-৬২ এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
