| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | GS22082601 |
| ন্যূনতম চাহিদার পরিমাণ: | 5 টি টুকরা |
| মূল্য: | $850.0/Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 60 দিন |
| পরিশোধের শর্ত: | এল/সি, ডি/পি, ওয়েস্টার্ন ইউনিয়ন, টি/টি |
| যোগানের ক্ষমতা: | 300 পিস/মাস |
| উপাদান: | 20ক্রনিমোয়া | মডিউল: | 4 |
|---|---|---|---|
| হেলিকাল কোণ: | 18° | দাঁত নির্ভুলতা: | ISO 6 গ্রেড |
| লম্বা: | 2000 মিমি | চাপ কোণ: | 20° |
| বিশেষভাবে তুলে ধরা: | হেলিকাল গিয়ার শ্যাফ্ট 14 মডিউল,18 ডিগ্রি ডান কোণ ড্রাইভ শ্যাফ্ট,ডান কোণ হেলিকাল গিয়ার শ্যাফ্ট |
||

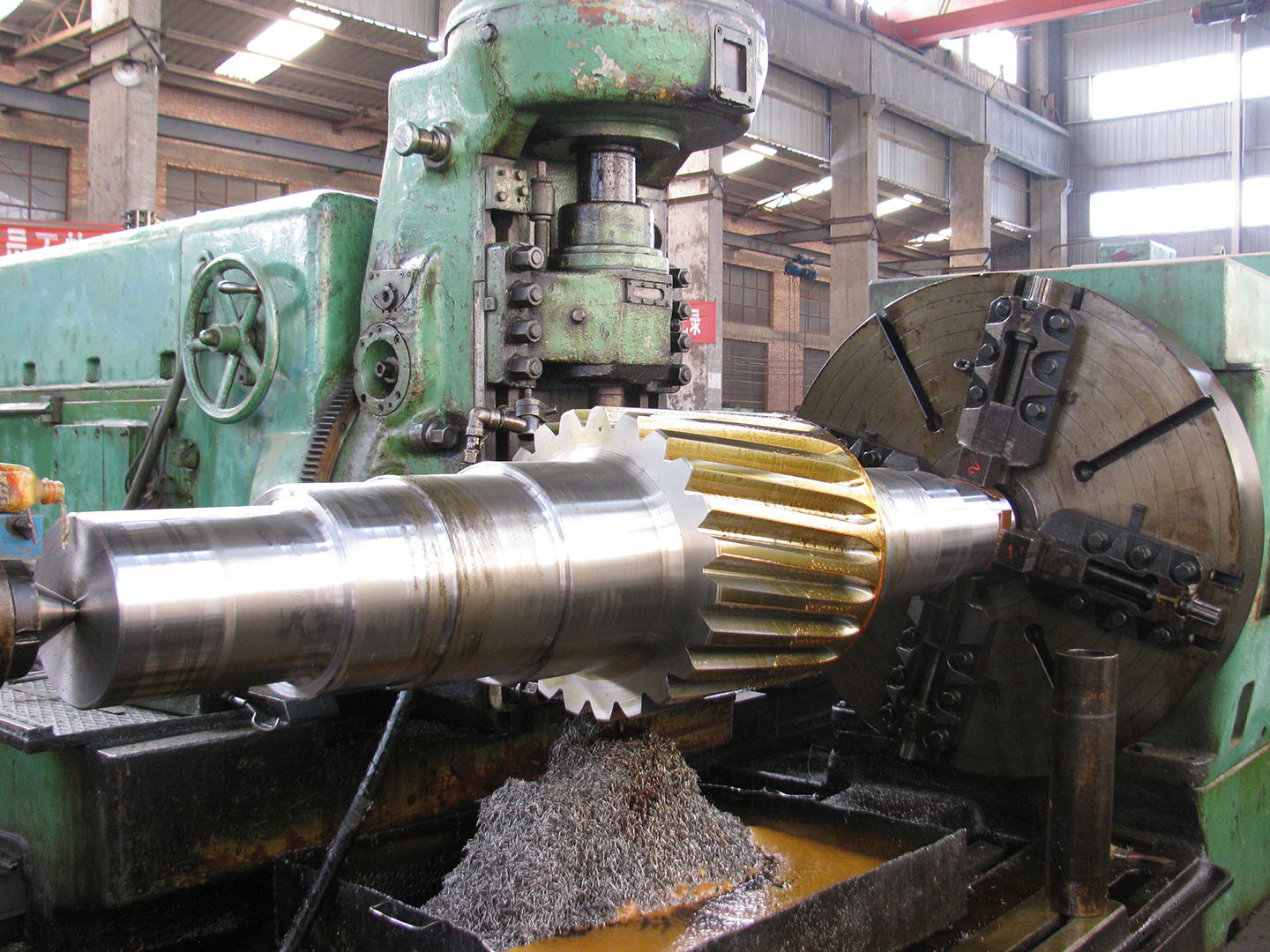

ট্রান্সমিশনের খুচরা যন্ত্রাংশ - 14 মডিউল ডান হাতের প্রধান ড্রাইভ হেলিকাল গিয়ার শ্যাফ্ট
1) হেলিক্যাল গিয়ারগুলির বৈশিষ্ট্য
Helical গিয়ার প্রায়ই ডিফল্ট পছন্দ অ্যাপ্লিকেশন যে স্পার গিয়ার জন্য উপযুক্ত কিন্তু আছে অ-সমান্তরাল শ্যাফ্ট।
এগুলি এমন অ্যাপ্লিকেশনগুলিতেও ব্যবহৃত হয় যেখানে উচ্চ গতি বা উচ্চ লোড প্রয়োজন।
লোড বা গতি নির্বিশেষে, তারা সাধারণত স্পার গিয়ারগুলির তুলনায় মসৃণ, নীরব অপারেশন প্রদান করে।
মসৃণ গতি, উচ্চতর গতি এবং কম শব্দ ছাড়াও, আরেকটি সুবিধা
যে helical গিয়ার স্পার গিয়ারের উপর সরবরাহ করা হয় সমান্তরাল বা অ-সমান্তরাল (ক্রসড) শ্যাফ্টগুলির সাথে ব্যবহার করার ক্ষমতা।
সমান্তরাল শ্যাফ্ট সহ হেলিক্যাল গিয়ারের জন্য একই হেলিক্স কোণ প্রয়োজন, তবে বিপরীত হাত (যেমন ডান হাতের দাঁত বনাম বাম হাতের দাঁত) ।
| পণ্য | বাম হাতের হেলিক্যাল গিয়ার শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | সিলিন্ড্রিকাল গিয়ার |
| গিয়ারদাঁতউৎপাদন | গিয়ার গ্রিলিং |
| গিয়ার দাঁত পিষে | √ |
| মডিউল (এম) | 14 |
| দাঁতের সংখ্যা (Z) | 17 |
| চাপ কোণ (α) | ২০° |
| লিড এঙ্গেল | ১৮° |
| নির্ভুলতার গ্রেড | আইএসও ৬ গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | ৫৮-৬২এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
