| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | SS220080602 |
| ন্যূনতম চাহিদার পরিমাণ: | 5 টি টুকরা |
| মূল্য: | $300.0/Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 55 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, ডি/পি |
| যোগানের ক্ষমতা: | 1000 টুকরা/মাস |
| উপাদান: | 20Cr2Ni4 | কোয়ালিটি গ্রেড: | জিবি 6 গ্রেড |
|---|---|---|---|
| স্প্লাইন টাইপ: | সমান্তরাল স্প্লাইন | স্প্লাইন প্রস্থ: | 18 |
| টিপ ব্যাস: | 125 | ক্ষুদ্র ব্যাস: | 112 |
| বিশেষভাবে তুলে ধরা: | সমান্তরাল ইনপুট শ্যাফ্ট স্প্লাইন্স,20XHM ইনপুট শ্যাফ্ট স্প্লাইন,ইনপুট শ্যাফ্ট স্প্লাইন OEM ODM |
||

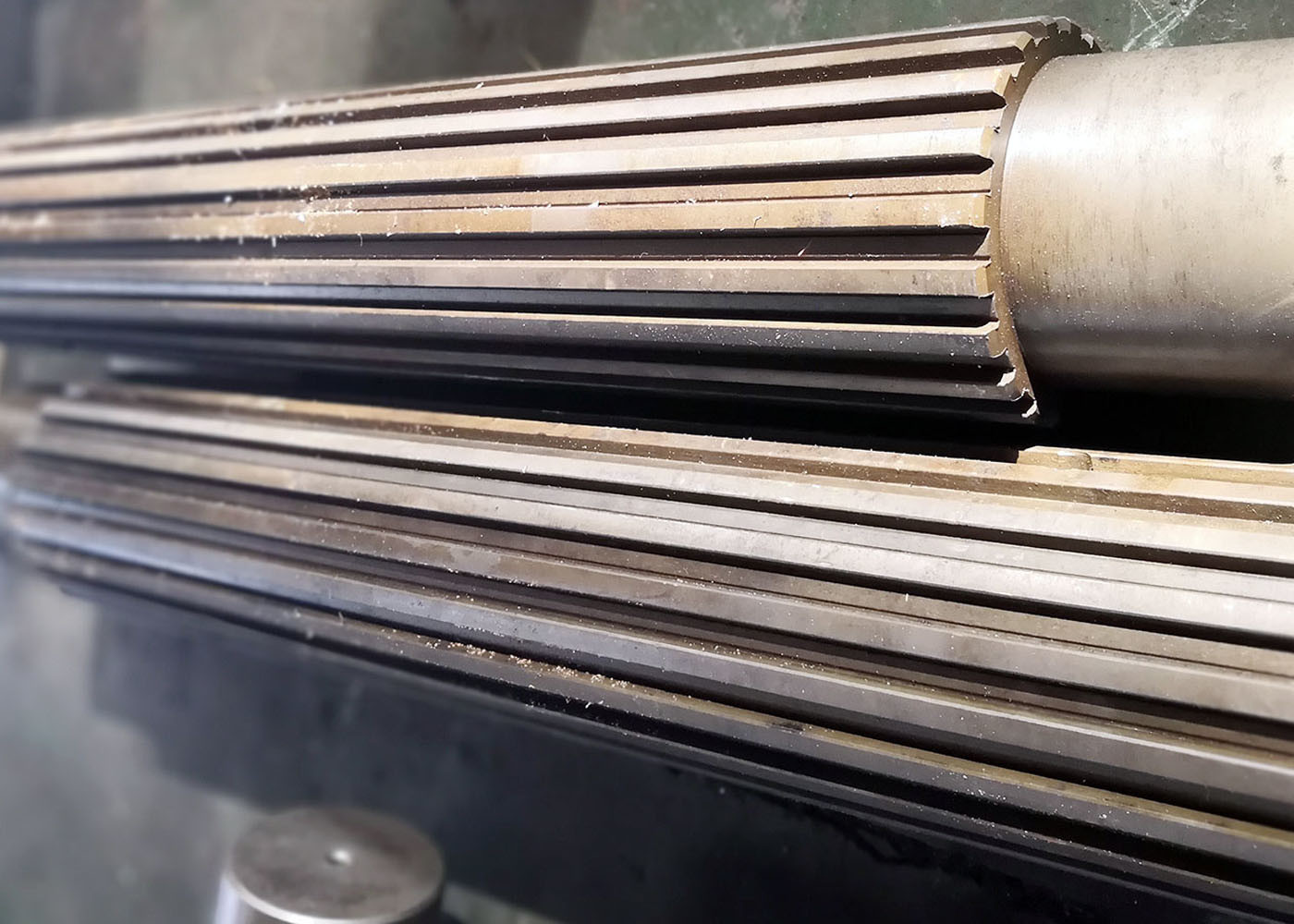

কাস্টমাইজড 20XHM স্প্লাইন গ্রাইন্ডিং প্যারালাল স্প্লাইন শ্যাফ্ট ইনপুট শ্যাফ্ট
1) স্প্লাইন শ্যাফ্টের অ্যাপ্লিকেশন
ক) ডিজাইন করার কারণে গিয়ার এবং পুলির মতো যান্ত্রিক ট্রান্সমিশন উপাদানগুলি শ্যাফ্ট থেকে সরানোর প্রয়োজন হতে পারে
উৎপাদন এবং অ্যাসেম্বলির জন্য।
খ) কার্যকরী উদ্দেশ্যে যান্ত্রিক ট্রান্সমিশন উপাদানের আপেক্ষিক অক্ষীয় গতি প্রয়োজন
যেমন স্পিড রিডিউসার এবং ক্লাচ।
গ) উচ্চ টর্ক ট্রান্সফার প্রয়োজন।
2) স্প্লাইন শ্যাফটের বৈশিষ্ট্য
গুণমান সম্পন্ন স্প্লাইন জয়েন্ট খুব উচ্চ নিরাপদ টর্ক ট্রান্সমিশন, সামান্য ক্লিয়ারেন্স, সর্বনিম্ন ব্যাকল্যাশ প্রদান করে,
কাপলড উপাদানগুলির মধ্যে ভালো কেন্দ্রিকতা, কম শব্দ, কম পরিধান এবং সামান্য বা কোনো অক্ষীয় বল নেই।
3) স্প্লাইনের প্রকারভেদ
ক) সমান্তরাল-পার্শ্বযুক্ত বা সরল-পার্শ্বযুক্ত স্প্লাইন
খ) ইনভোলিউট স্প্লাইন
গ) সারেশন।
| পণ্য | আয়তক্ষেত্রাকার স্প্লাইন শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইল প্রকার | স্প্লাইন |
| গিয়ার দাঁত তৈরি | স্প্লাইন মিলিং/ স্প্লাইন গ্রাইন্ডিং |
| গিয়ার দাঁত গ্রাইন্ডিং | √ |
| মডিউল (M) | কাস্টম |
| দাঁতের সংখ্যা (Z) | কাস্টম |
| প্রেসার অ্যাঙ্গেল (α) | 30° |
| হেলিক্স অ্যাঙ্গেল (β) | কাস্টম |
| দাঁতের নির্ভুলতা গ্রেড | ISO 6-7 গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| সারফেস কঠোরতা | 58-62 HRC |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
