| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | SS220080701 |
| ন্যূনতম চাহিদার পরিমাণ: | 5 টি টুকরা |
| মূল্য: | $50.0/Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 55 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, ডি/পি |
| যোগানের ক্ষমতা: | 1000 টুকরা/মাস |
| উপাদান: | 20CrMnTi | তৈরির পদ্ধতি: | স্প্লাইন গ্রাইন্ডিং |
|---|---|---|---|
| কঠোরতা: | 58-62 HRC | স্প্লাইন প্রস্থ: | ১০ |
| টিপ ব্যাস: | 85 | ক্ষুদ্র ব্যাস: | 78 |
| বিশেষভাবে তুলে ধরা: | অ্যালয় স্টিল 20CrMnTi স্প্লাইন গিয়ার শ্যাফ্ট,আয়তক্ষেত্রাকার স্প্লাইন গিয়ার শ্যাফ্ট,অ্যালয় স্টিল 20CrMnTi গিয়ার ড্রাইভ শ্যাফ্ট |
||

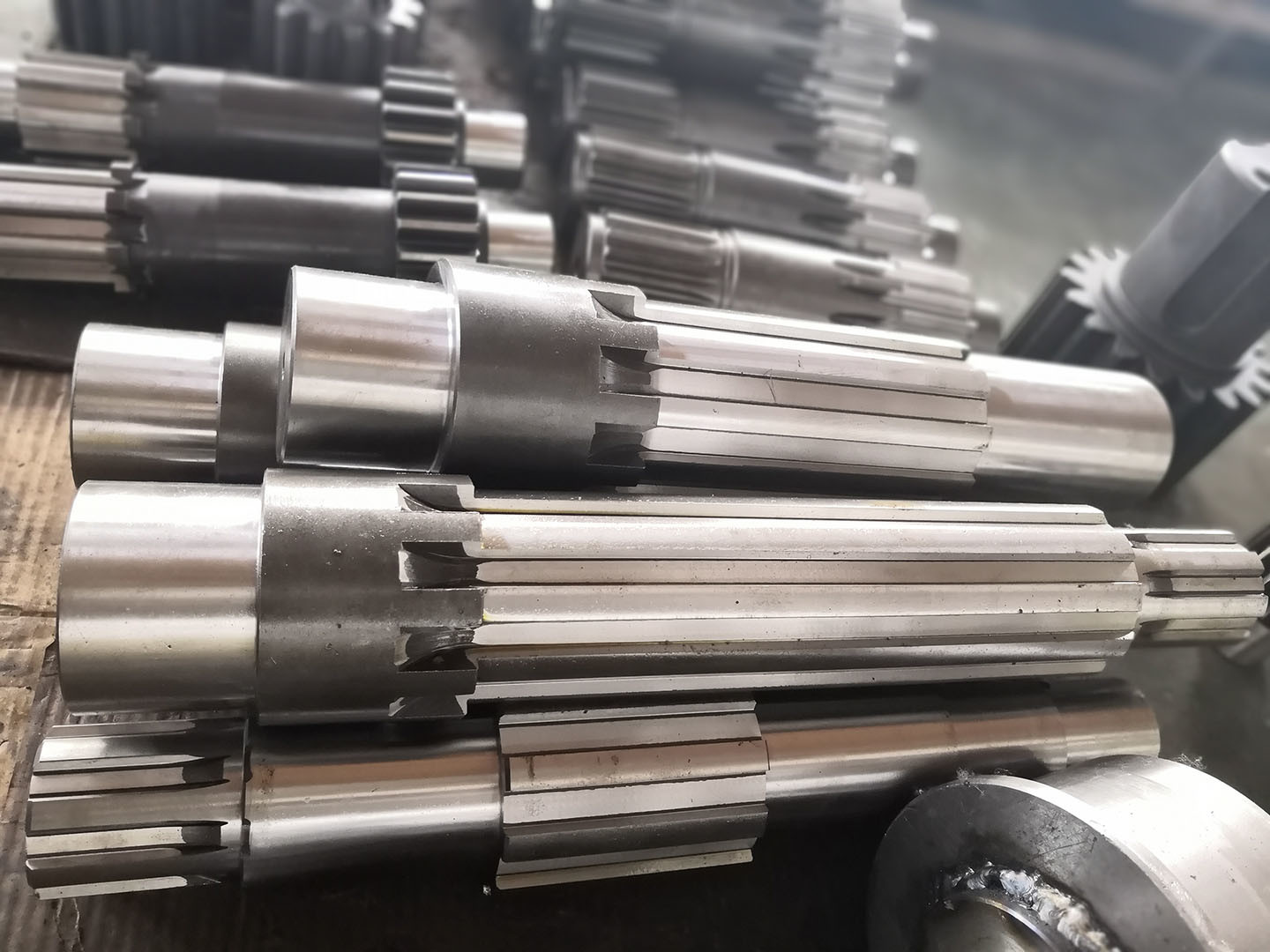

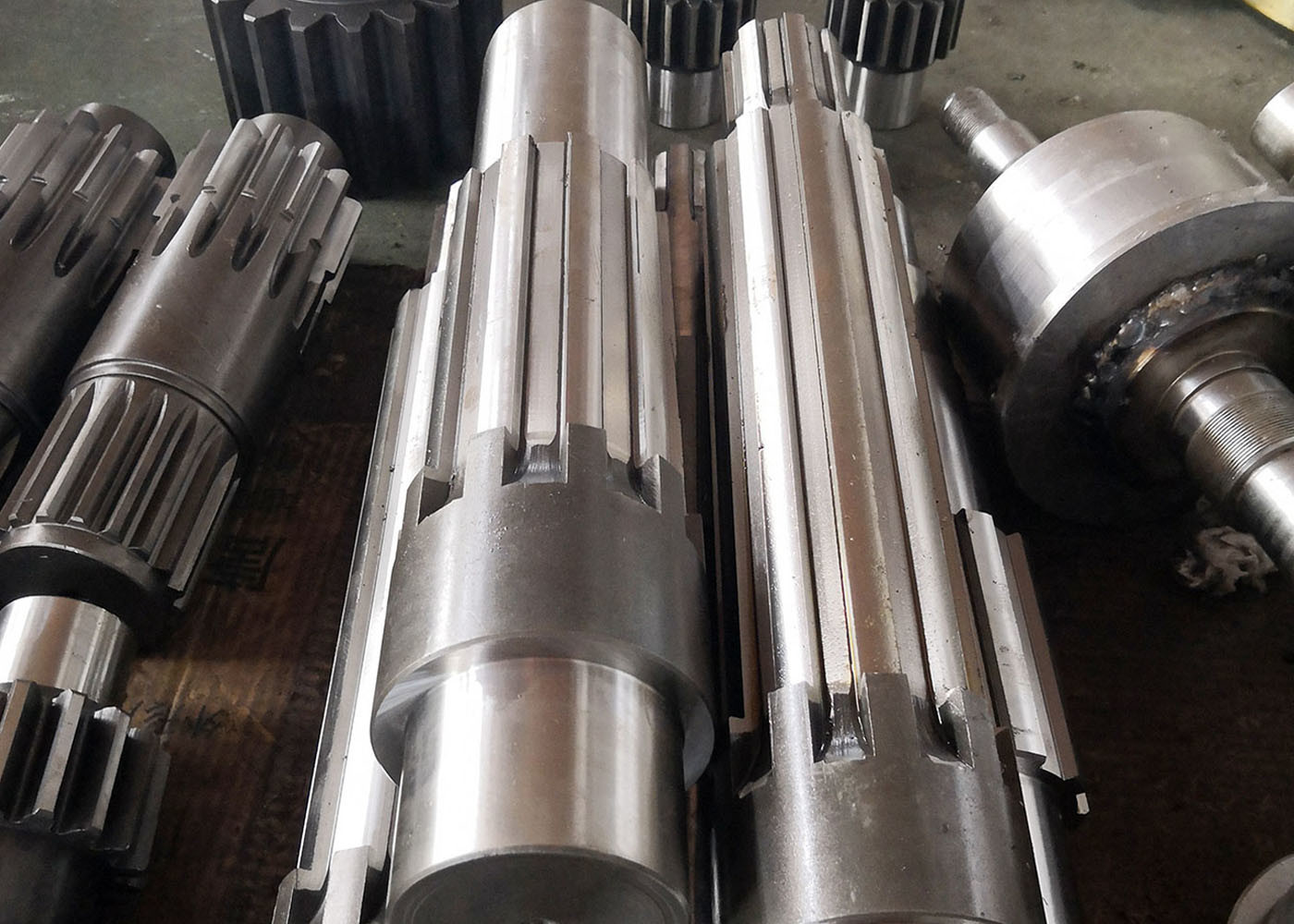

কাস্টমাইজড অ্যালোয় স্টিল 20CrMnTi স্প্লাইন গ্রাইন্ডিং প্যারালাল স্প্লাইন আউটপুট শ্যাফ্ট
1) স্প্লাইন শ্যাফটের উত্পাদন প্রক্রিয়া
দুটি পরিপূরক প্রকারের স্প্লাইন রয়েছে, অভ্যন্তরীণ এবং বাহ্যিক। বাহ্যিক স্প্লাইনগুলি ব্রোচ করা যেতে পারে। আকৃতির
(উদাহরণস্বরূপ একটি গিয়ার শেপিং মেশিনে), মিল করা, হব করা, রোল করা, গ্রাউন্ড করা বা এক্সট্রুড করা।
2) স্প্লাইনের প্রকারভেদ
ক) ইনভোলিউট স্প্লাইন
খ) সমান্তরাল-পার্শ্বযুক্ত বা সরল-পার্শ্বযুক্ত স্প্লাইন
গ) সেরেশন।
3) স্প্লাইন শ্যাফটের অ্যাপ্লিকেশন
ক) যানবাহনে এবং পাওয়ার টেক-অফে ড্রাইভ শ্যাফ্টগুলি টর্ক এবং ঘূর্ণন প্রেরণ করতে এবং দৈর্ঘ্যের পরিবর্তনগুলির জন্য স্প্লাইন ব্যবহার করে
খ)সাইকেলে বেশ কয়েকটি স্থানে স্প্লাইন ব্যবহার করা হয়।
গ) বিমানের ইঞ্জিনগুলিতে একটি স্প্লাইন থাকতে পারে যার উপর প্রপেলার মাউন্ট করা হয়।
| পণ্য | আয়তক্ষেত্রাকার স্প্লাইন শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইল প্রকার | স্প্লাইন |
| গিয়ার দাঁত উত্পাদন | স্প্লাইন মিলিং/ স্পিলিন গ্রাইন্ডিং |
| গিয়ার দাঁত গ্রাইন্ডিং | √ |
| মডিউল (M) | কাস্টম |
| দাঁতের সংখ্যা (Z) | কাস্টম |
| চাপের কোণ (α) | 30° |
| হেলিক্স অ্যাঙ্গেল (β) | কাস্টম |
| দাঁতের নির্ভুলতা গ্রেড | ISO 6-7 গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| সারফেস কঠোরতা | 58-62 HRC |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
