| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | HG220806002 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
| মূল্য: | $80/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 50 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, ডি/পি |
| যোগানের ক্ষমতা: | 1000 টুকরা/মাস |
| দাঁত নম্বর: | 68 | হেলিক্স কোণ: | 20° |
|---|---|---|---|
| চাপ কোণ: | 20° | মোট উচ্চতা: | 85 মিমি |
| কঠোরতা: | 58-62 HRC | উপাদান: | AISI 4140 |
| বিশেষভাবে তুলে ধরা: | 42CrMo পিনিয়ন হেলিকাল গিয়ার,AISI 4140 পিনিয়ন হেলিকাল গিয়ার,হেলিক্স গিয়ার 7 মডিউল |
||

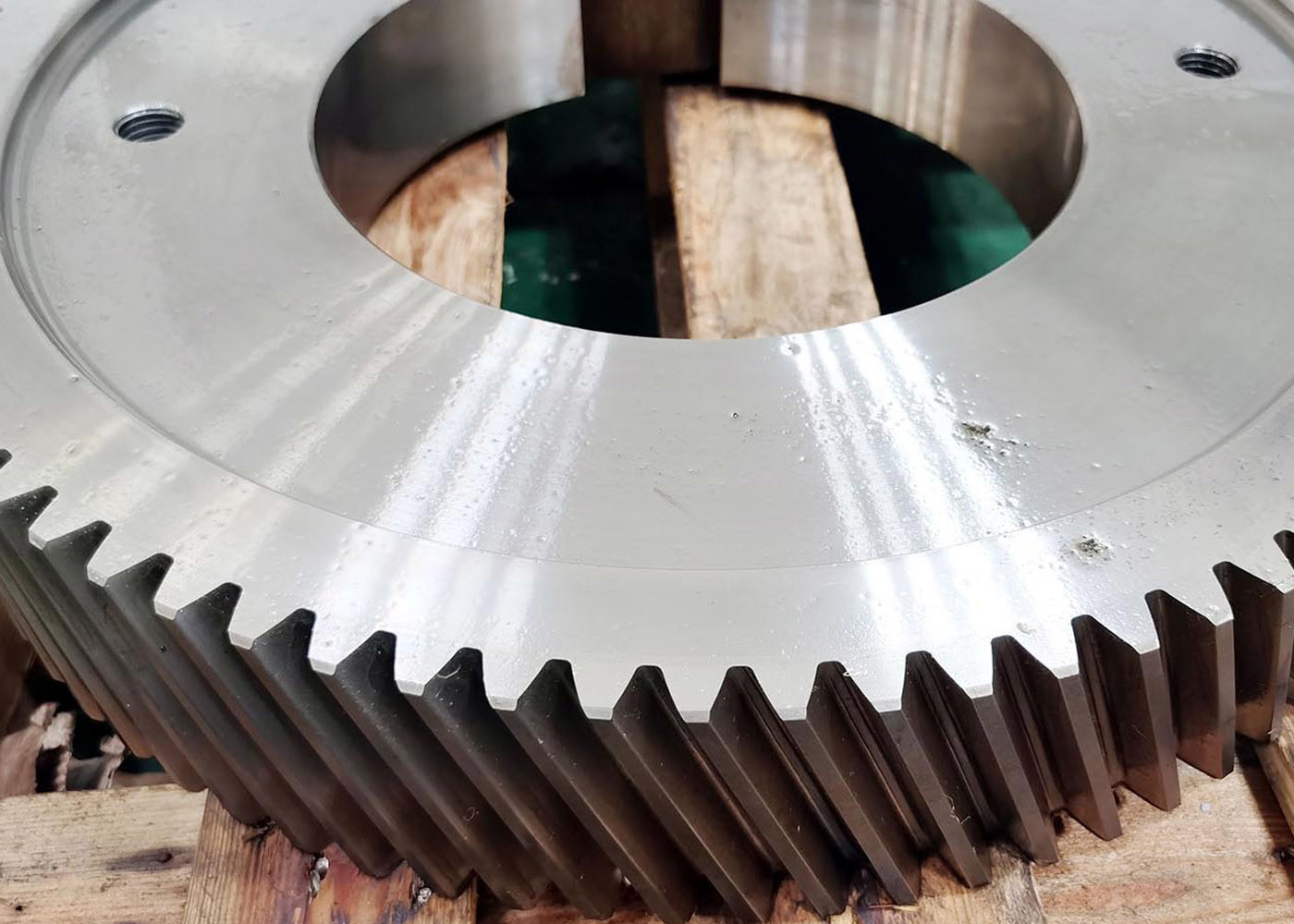

AISI 4140 42CrMo স্টিল 7 মডিউল ইন্ডাস্ট্রিয়াল গিয়ারবক্সের জন্য হেলিক্যাল গিয়ার
১)হেলিক্যাল গিয়ার এর বর্ণনা
হেলিকাল গিয়ারগুলি কাটার দ্বারা গঠিত হয় যা একটি কোণ তৈরি করে যা একাধিক দাঁতকে একসাথে জাল করতে দেয়।
২) হেলিক্যাল গিয়ার এর বৈশিষ্ট্য
জাল দাঁত এর স্লাইডিং যোগাযোগ হিসাবে, আরো লোড বহন ক্ষমতা এবং নীরবতা সঙ্গে helical গিয়ার
এবং অপারেশনের মসৃণতা।
3) হেলিক্যাল গিয়ার মাউন্ট স্পেসিফিকেশন
a) কীওয়ে মাউন্ট
b) সেট স্ক্রু
গ) হাব ক্ল্যাম্পিং স্ক্রু
ঘ) বিভক্ত
(ঙ) সহজ বোরিং
| পণ্য | হেলিক্যাল গিয়ার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | সিলিন্ড্রিকাল গিয়ার |
| উৎপাদন | গিয়ার হবিং |
| দাঁত ঘষতে | √ |
| মডিউল (এম) | 7 |
| দাঁতের সংখ্যা (Z) | 68 |
| চাপ কোণ (α) | ২০° |
| লিড এঙ্গেল | ২০° |
| নির্ভুলতার গ্রেড | আইএসও ৬-৭ গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | ৫৮-৬২ এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
