| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | GS220805002 |
| ন্যূনতম চাহিদার পরিমাণ: | 5 টি টুকরা |
| মূল্য: | $850.0/Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 60 দিন |
| পরিশোধের শর্ত: | এল/সি, ডি/পি, ওয়েস্টার্ন ইউনিয়ন, টি/টি |
| যোগানের ক্ষমতা: | 300 পিস/মাস |
| উপাদান: | 17crnimo6 | মডিউল: | 16 |
|---|---|---|---|
| পিচ: | 50.265 মিমি | রুক্ষতা: | Ra0.8~Ra 1.6 |
| অভিমুখ: | বাম হাত | দাঁতের প্রস্থ: | 110MM |
| বিশেষভাবে তুলে ধরা: | গিয়ার গ্রাইন্ডিং হেলিকাল পিনিয়ন শ্যাফট,17CrNiMo6 স্টিল গিয়ারবক্স আউটপুট শ্যাফট,17CrNiMo6 স্টিল হেলিকাল পিনিয়ন শ্যাফ্ট |
||
1) হেলিকাল গিয়ারের বর্ণনা
হেলিকাল গিয়ার হল হেলিকয়েড দাঁত সহ একটি নলাকার আকৃতির গিয়ার।
2) হেলিকাল গিয়ারের দিকনির্দেশ
ডান হাত এবং বাম হাত
3) হেলিকাল গিয়ারের বৈশিষ্ট্য
হেলিকাল গিয়ারগুলি স্পার গিয়ারের চেয়ে বেশি লোড বহন করতে পারে।
হেলিক্স ফর্ম দ্বারা সৃষ্ট একটি অক্ষীয় থ্রাস্ট বল।

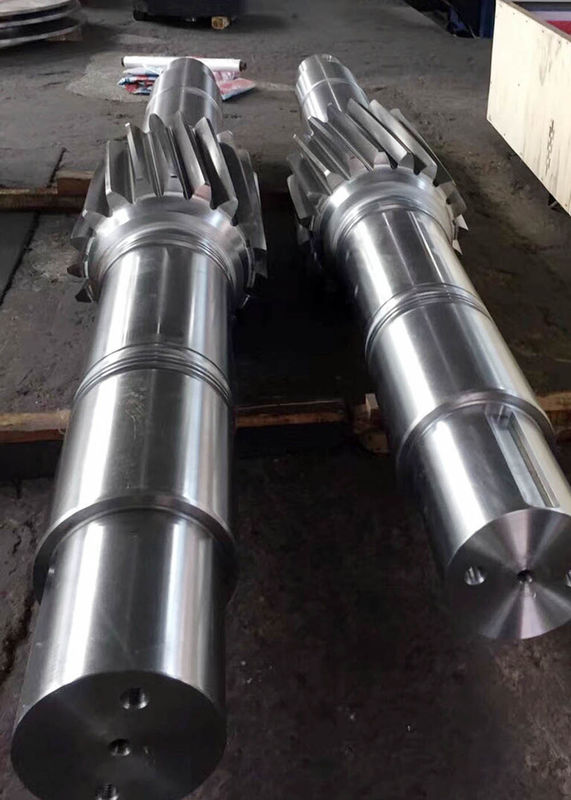

| পণ্য | বাম হাতের হেলিকাল গিয়ার শ্যাফট |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | নলাকার গিয়ার |
| গিয়ার দাঁত উত্পাদন | গিয়ার নাকাল |
| গিয়ার দাঁত নাকাল | √ |
| মডিউল (M) | 16 |
| দাঁতের সংখ্যা (Z) | 17 |
| চাপ কোণ (α) | 20° |
| হেলিক্স অ্যাঙ্গেল (β) | 25° |
| দাঁত নির্ভুলতা গ্রেড | ISO 6-7 গ্রেড |
| তাপ চিকিত্সা | কার্বারাইজিং |
| পৃষ্ঠের কঠোরতা | 58-62 HRC |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চায়না/জিবি | আইএসও | ГΟST | এএসটিএম | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20 খ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
