| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | DB22082204 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
| মূল্য: | $1000/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 75 দিন |
| পরিশোধের শর্ত: | এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 100 টুকরা/মাস |
| উপাদান: | SAE 4340 | হেলিক্স কোণ: | 5° |
|---|---|---|---|
| কঠোরতা: | 260-300 এইচবি | ডিপি: | 1.5 |
| মডিউল: | 16.933 | সম্মুখভাগের প্রশস্ততা: | ৬০৯.৬ |
| বিশেষভাবে তুলে ধরা: | 24T ডাবল হেলিকাল গিয়ার শ্যাফট,SAE 4340 ডাবল হেলিকাল গিয়ার শ্যাফ্ট,SAE 4340 ডাবল হেলিকাল স্প্লাইন শ্যাফ্ট |
||

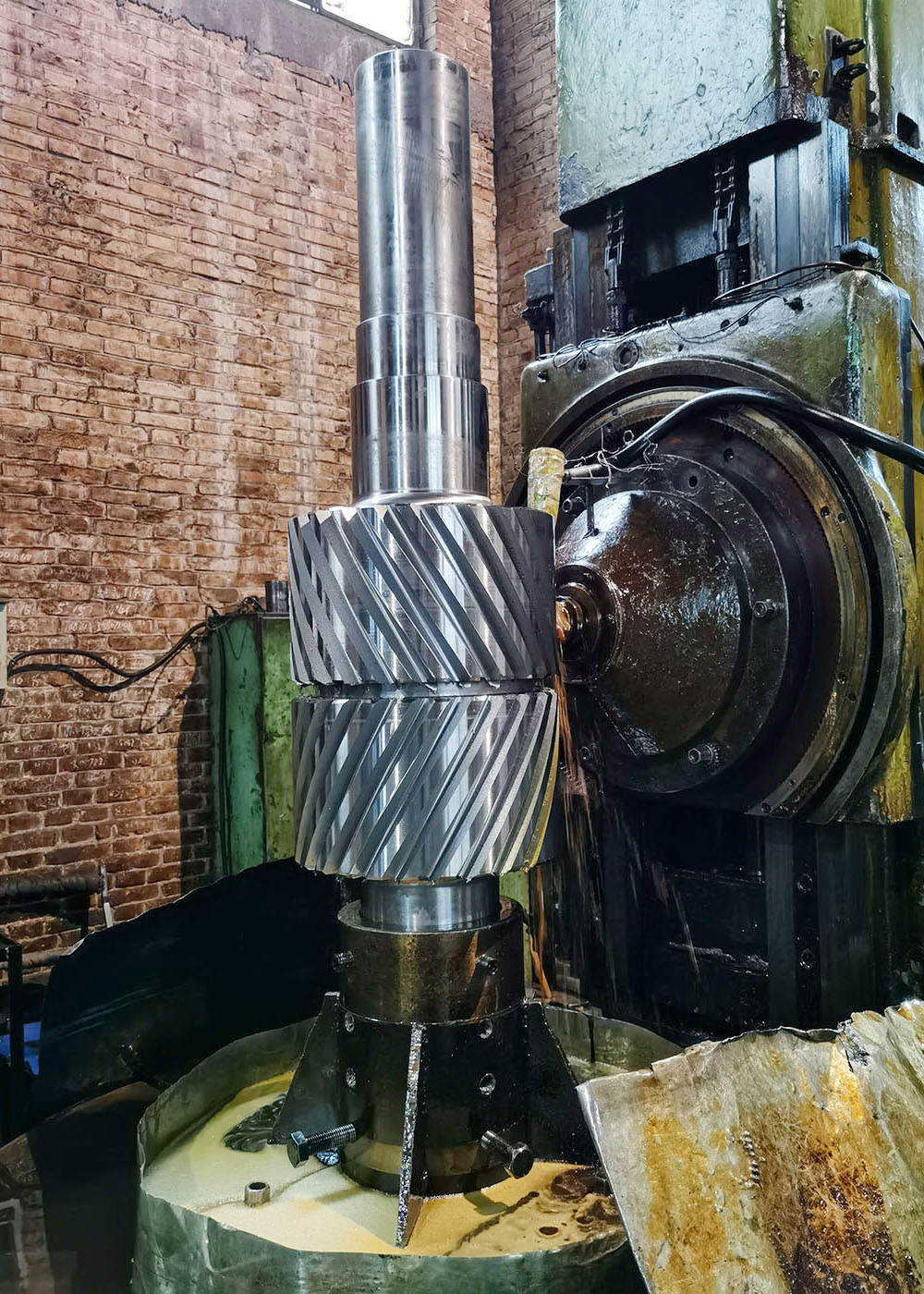

SAE 4340 ইস্পাত DP 1.5 24T ডাবল হেলিক্স গিয়ার শ্যাফ্ট ভারী দায়িত্ব অ্যাপ্লিকেশন জন্য
1) ডাবল হেলিক্স গিয়ারগুলির বৈশিষ্ট্য
a) ডাবল হেলিকাল গিয়ারগুলি একটি কৃমি গিয়ার অনুরূপ তবে দাঁতগুলি গিয়ারটির দুটি বিপরীত দিকে রয়েছে যা 1 এর হ্রাস অনুপাত প্রদান করেঃ2.
(খ) ডাবল হেলিকাল গিয়ারগুলির খুব উচ্চ লোড ক্ষমতা রয়েছে এবং ভারী দায়িত্বের জন্য উপযুক্ত।
গ) তাদের প্রচুর দাঁত রয়েছে যা তাপ জমা হ্রাস করতে সহায়তা করে, তাই তারা আরও দীর্ঘস্থায়ী হতে পারে।
ঘ) তারা স্ট্যান্ডার্ড কৃমি গিয়ার তুলনায় একটি বর্ধিত হ্রাস অনুপাত প্রদান।
e) পেরেকালিকাল গিয়ারগুলি সমান্তরাল এবং অ-সমান্তরাল শ্যাফ্ট উভয়ের সাথে ব্যবহার করা যেতে পারে।
ঘ) দাঁতের প্রোফাইলটি কৃমি গিয়ার তুলনায় আরো কার্যকর।
ঘ) ডাবল হেলিকাল গিয়ারের তুলনায় কম অংশ রয়েছে।
h) তারা কম শব্দ করে।
| পণ্য | ডাবল হেলিক্যাল গিয়ার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | সিলিন্ড্রিকাল গিয়ার |
| উৎপাদন | গিয়ার ফ্রিজিং |
| দাঁত ঘষতে | √ |
| ডিপি | 1.5 |
| দাঁতের সংখ্যা (Z) | 24 |
| চাপ কোণ (α) | ২০° |
| লিড এঙ্গেল | ৫° |
| দাঁতের নির্ভুলতার গ্রেড | আইএসও ৯ গ্রেড |
| তাপ চিকিত্সা | নিষ্পেষণ ও টেম্পারিং |
| পৃষ্ঠের কঠোরতা | ২৬০-৩০০এইচবি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
