দাঁতের প্রস্থ: | কাস্টম | গোলমাল স্তর: | কম |
---|---|---|---|
দাঁতের সংখ্যা: | কাস্টম | উত্পাদন প্রক্রিয়াজাতকরণ: | গিয়ার হবিং |
তৈরির পদ্ধতি: | গিয়ার দাঁত মিলিং | নির্ভুলতা গ্রেড: | ISO 8-9 গ্রেড |
বিশেষভাবে তুলে ধরা: | কাস্টমাইজড হেরিংবোন গিয়ার,শিল্প হেরিংবোন গিয়ার,বিভিন্ন ট্রান্সমিশন অনুপাত হেরিংবোন গিয়ার |

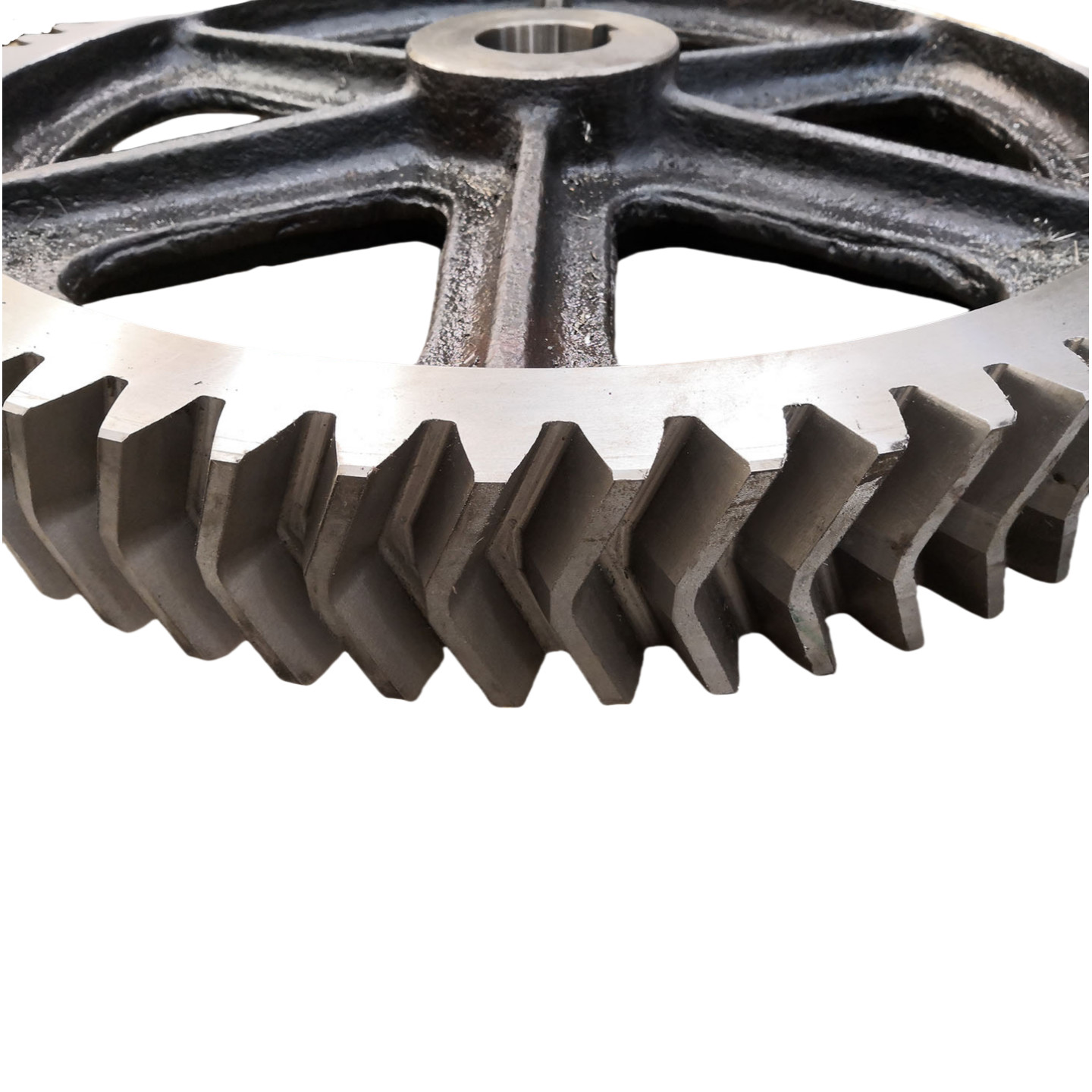

শিল্প ক্ষেত্রে, হেরিংবোন গিয়ার একটি গুরুত্বপূর্ণ ট্রান্সমিশন উপাদান যা
পাওয়ার ট্রান্সমিশন অর্জনএবং যান্ত্রিক অংশগুলির মধ্যে গতি রূপান্তর।
এটি তার অনন্য হেরিংবোন দাঁতের আকারের মাধ্যমে স্থিতিশীল এবং দক্ষ সংক্রমণ অর্জন করে।
এটি একটি বড় লোড সহ্য করতে পারে এবং কঠোর শিল্প পরিবেশের জন্য উপযুক্ত; সংক্রমণ প্রক্রিয়াহয়
মসৃণ,যন্ত্রপাতি ব্যবহারের সময় কম্পন কার্যকরভাবে হ্রাস করা; কাঠামোটি কমপ্যাক্ট,
সীমিত স্থানের মধ্যে উচ্চ-শক্তির ট্রান্সমিশন সক্ষম করে।
৩) হেরিংবোন গিয়ার এর সুবিধা
শিল্প সরঞ্জামগুলির নির্ভরযোগ্যতা এবং স্থিতিশীলতা উন্নত করুন, সরঞ্জামগুলির ব্যর্থতার হার হ্রাস করুন;
বিভিন্ন শিল্প পরিস্থিতিতে ট্রান্সমিশন রেসিওর প্রয়োজনীয়তা পূরণ করতে সক্ষম হতে হবে;
দীর্ঘ রক্ষণাবেক্ষণ চক্রের প্রয়োজন এবং শিল্প উৎপাদনের রক্ষণাবেক্ষণ খরচ কমিয়ে আনা।
৪) হেরিংবোন গিয়ার প্রয়োগ
এটি পেট্রোকেমিক্যাল শিল্পে বড় কম্প্রেসার, বিদ্যুৎ কেন্দ্রগুলিতে বাষ্প টারবাইন শক্তি উত্পাদন ইউনিটগুলিতে ব্যাপকভাবে ব্যবহৃত হয়
ভারী যন্ত্রপাতিগুলির জন্য ধীরগতির ডিভাইস, যা শিল্প উৎপাদনের ধারাবাহিকতা এবং দক্ষতা নিশ্চিত করে।
পণ্য | হেরিংবোন গিয়ার |
কাস্টম তৈরি | √ |
গিয়ার প্রোফাইলের ধরন | সিলিন্ড্রিকাল গিয়ার |
গিয়ার দাঁত উৎপাদন | গিয়ার ফ্রিজিং |
গিয়ার দাঁত পিষে | √ |
মডিউল (এম) | 12 |
দাঁতের সংখ্যা (Z) | কাস্টম |
চাপ কোণ (α) | ২০° |
হেলিক্স কোণ (β) | কাস্টম |
দাঁতের নির্ভুলতার গ্রেড | আইএসও ৮-৯ গ্রেড |
তাপ চিকিত্সা | নিষ্পেষণ ও টেম্পারিং |
পৃষ্ঠের কঠোরতা | 230-260 HB |
ইস্পাত কোড গ্রেড তুলনা | |||||
চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
20CrMnTi | 18XGT | এসএমকে২২ | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ |
