| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| ন্যূনতম চাহিদার পরিমাণ: | ২টি সেট |
| মূল্য: | 300＄ |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | ৬০ দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| গিয়ার দাঁত নম্বর: | 36 এবং 48 টি | উত্পাদন প্রকার: | গিয়ার মিলিং |
|---|---|---|---|
| প্রোফাইলের ধরন: | গ্লিসন | মডিউল: | 16.477 |
| পৃষ্ঠের কঠোরতা: | HRC58-62 | প্রোফাই টাইপ: | গ্লিসন |
| বিশেষভাবে তুলে ধরা: | উচ্চ স্থায়িত্ব স্পাইরাল বেভেল গিয়ার,62 এইচআরসি স্পাইরাল বেভেল গিয়ার |
||

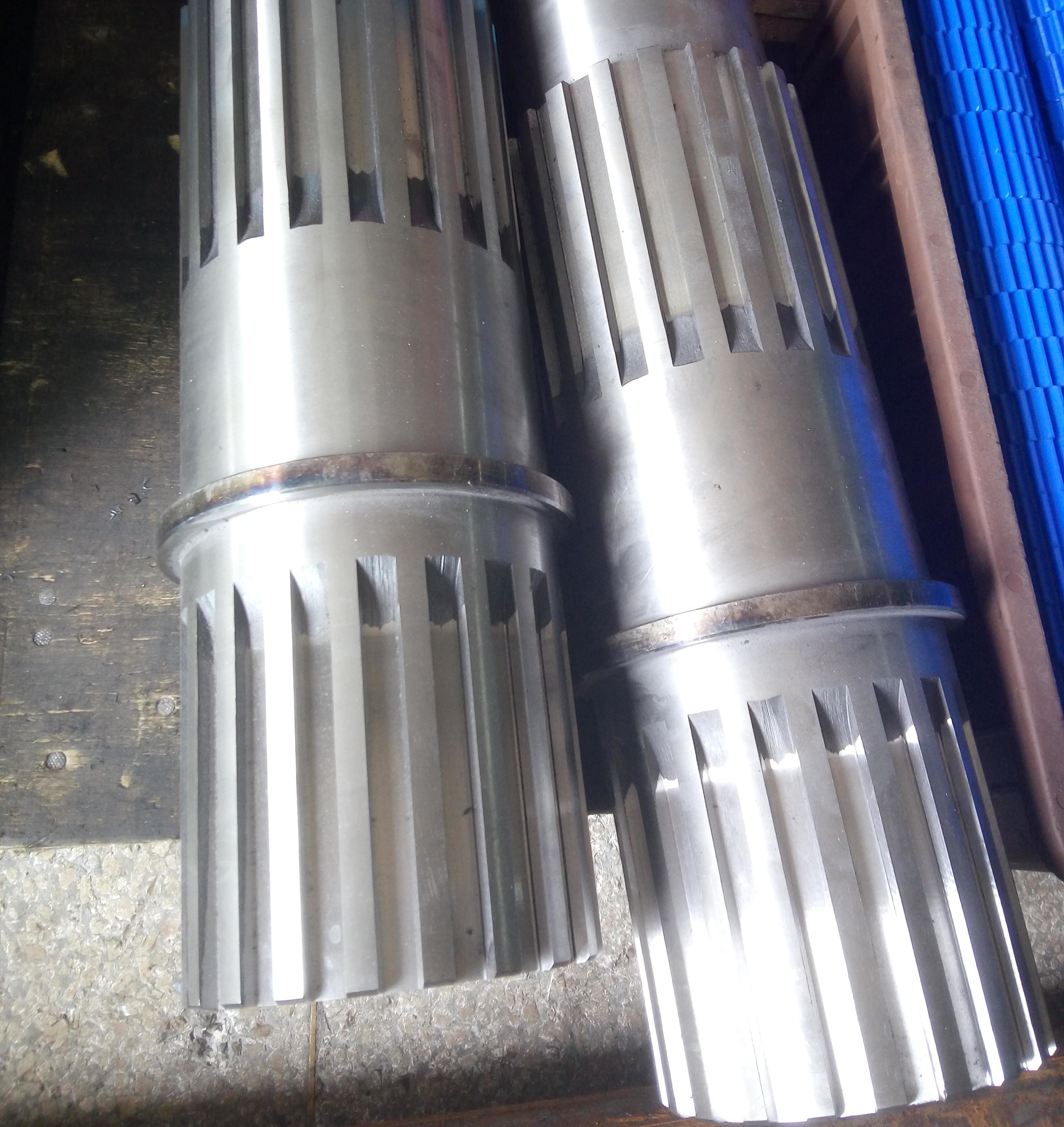

1) স্প্লিন গিয়ার শ্যাফ্টের বর্ণনা
একটি স্প্লিনড শ্যাফ্ট একটি প্রকারের ট্রান্সমিশন শ্যাফ্ট যা লম্বা দাঁত (স্প্লাইন) সহ,
যা স্প্লিন হোলের সাথে জাল দিয়ে টর্ক এবং গতি প্রেরণ করে।
2) স্প্লিন গিয়ার শ্যাফ্টের বৈশিষ্ট্য
a) শ্যাফ্টের পৃষ্ঠটি একাধিক অভিন্নভাবে বিতরণ করা protrusions (splines) দিয়ে মেশিন করা হয়,
যেগুলো হতে পারে সোজা দাঁত, হেলিকাল দাঁত অথবা ইনভলুটেড দাঁতের প্রোফাইল।
(খ) উচ্চ শক্তি এবং সুনির্দিষ্ট সারিবদ্ধতা নিশ্চিত করার জন্য স্প্লিন এবং শ্যাফগুলি একত্রে গঠিত হয়।
3)স্প্লিন গিয়ার শ্যাফ্টের সুবিধা
a) দক্ষ পাওয়ার ট্রান্সমিশনঃ এটি সাধারণ ফ্ল্যাট কীগুলির তুলনায় বৃহত্তর টর্ক প্রেরণ করে এবং উচ্চ লোডের দৃশ্যের জন্য উপযুক্ত।
b) সুনির্দিষ্ট সারিবদ্ধতাঃ স্প্লিন ম্যাশিং স্বয়ংক্রিয়ভাবে কেন্দ্র করতে পারে, সমাবেশের ত্রুটি হ্রাস করে এবং সংক্রমণ নির্ভুলতা উন্নত করে।
| পণ্য | স্প্লিন গিয়ার শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | সিলিন্ড্রিকাল গিয়ার |
| গিয়ার দাঁত উৎপাদন | গিয়ার ফ্রিজিং/গিয়ার হবিং/গিয়ার শেপিং |
| গিয়ার দাঁত পিষে | √ |
| মডিউল (এম) | 10 |
| দাঁতের সংখ্যা (Z) | কাস্টম |
| চাপ কোণ (α) | ০° |
| হেলিক্স কোণ (β) | ০° |
| দাঁতের নির্ভুলতার গ্রেড | আইএসও ৬-৭ গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | ৫৮-৬২ এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
