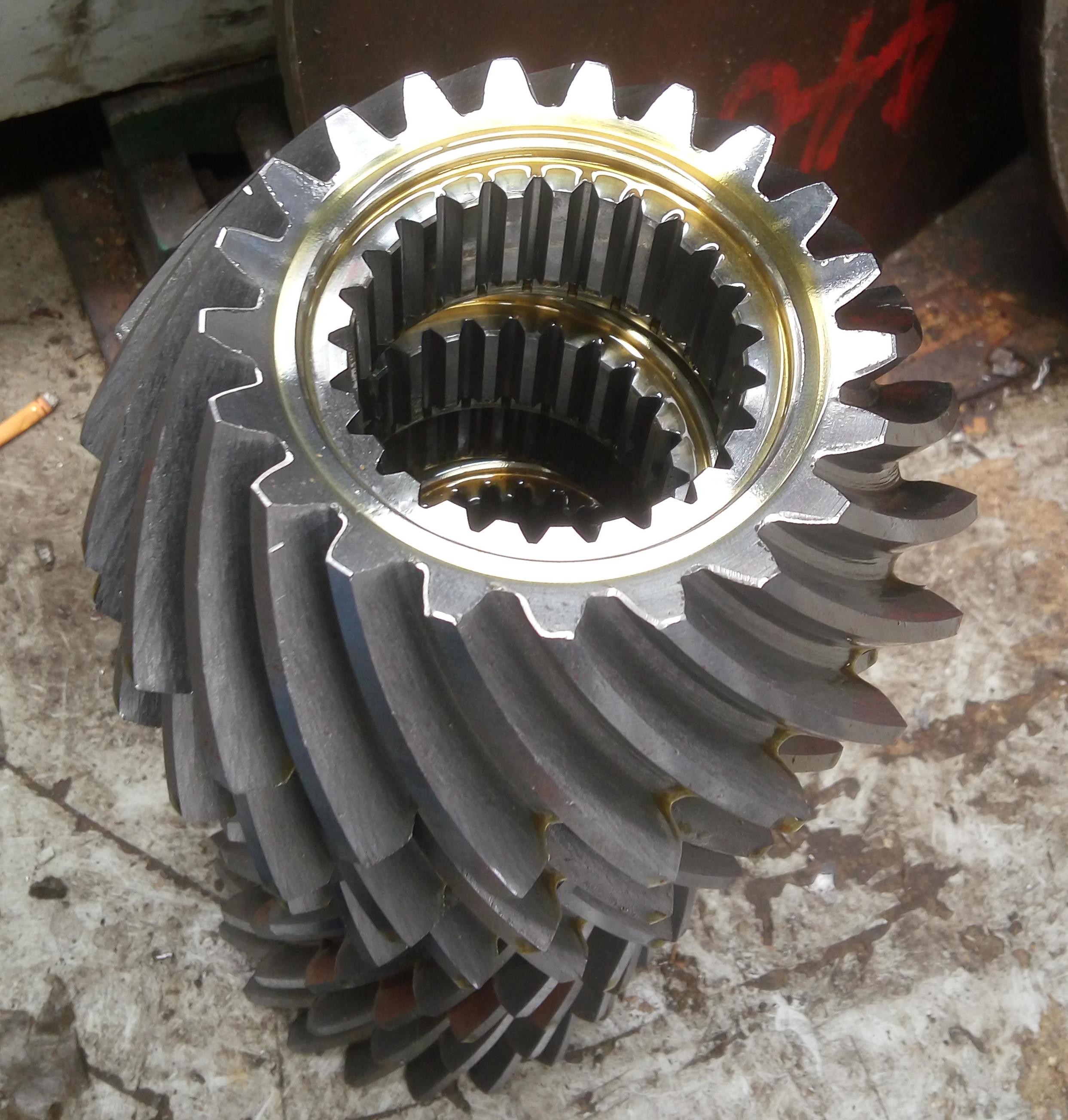

21 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার
  • 21 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার
21 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার

21 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম YIZGEAR
পণ্যের বিবরণ
দাঁত নম্বর:
21
উপাদান:
20crmnti
প্রোফাই টাইপ:
গ্লিসন
উত্পাদন পদ্ধতি:
গিয়ার নাকাল
চাপ কোণ:
20 °
হেলিক্স কোণ:
25 °
পৃষ্ঠের কঠোরতা:
এইচআরসি 58-62
বিশেষভাবে তুলে ধরা:

21 দাঁত স্পাইরাল বেভেল গিয়ার

,

সীমিত স্পেস স্পাইরাল বেভেল গিয়ার

,

অভ্যন্তরীণ দাঁত স্পাইরাল বেভেল গিয়ার

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
২টি সেট
প্যাকেজিং বিবরণ
প্লাইউড ক্রেট
ডেলিভারি সময়
৬০ দিন
পরিশোধের শর্ত
এল/সি, টি/টি
যোগানের ক্ষমতা
500 সেট/মাস
পণ্যের বিবরণ
১) অভ্যন্তরীণ দাঁত সহ সর্পিল বেভেল গিয়ারগুলির বর্ণনা

অভ্যন্তরীণ দাঁত সহ সর্পিল বেভেল গিয়ারগুলি এক ধরণের বিশেষ গিয়ার কাঠামো, যার দাঁতের পৃষ্ঠগুলি গিয়ারটির ভিতরের দিকে (অর্থাৎ, অভ্যন্তরীণ দাঁতের রিং) অবস্থিত এবং এগুলি বাহ্যিক বেভেল গিয়ারগুলির সাথে মিলিত হয়। এই কাঠামোটি সীমিত স্থান বা বিশেষ ট্রান্সমিশন লেআউটের পরিস্থিতিতে প্রযোজ্য।

২) অভ্যন্তরীণ দাঁত সহ সর্পিল বেভেল গিয়ারগুলির বৈশিষ্ট্য
ক) কমপ্যাক্ট ডিজাইন: অভ্যন্তরীণ দাঁত ডিজাইন কার্যকরভাবে ট্রান্সমিশন সিস্টেমের সামগ্রিক আয়তন হ্রাস করে, বিশেষ করে সংকীর্ণ ইনস্টলেশন স্থানের প্রয়োজনীয়তার জন্য উপযুক্ত;
খ) উচ্চ লোড-বহন ক্ষমতা: সর্পিল বেভেল গিয়ারগুলির মেশিং যোগাযোগের ক্ষেত্রটি বৃহত্তর এবং সোজা বেভেল গিয়ারগুলির তুলনায় তাদের শক্তিশালী প্রভাব প্রতিরোধ ক্ষমতা রয়েছে;
গ) মসৃণ ট্রান্সমিশন: সর্পিল দাঁত একটি প্রগ্রেসিভ মেশিং পদ্ধতি গ্রহণ করে, যা উল্লেখযোগ্যভাবে কম্পন এবং শব্দের মাত্রা হ্রাস করতে পারে;
ঘ) দক্ষ ট্রান্সমিশন: অপ্টিমাইজড দাঁতের প্রোফাইল ডিজাইন কার্যকরভাবে ঘর্ষণ হ্রাস করতে পারে এবং ট্রান্সমিশন দক্ষতা 95% এর বেশি হতে পারে;
৩) অভ্যন্তরীণ দাঁত সহ সর্পিল বেভেল গিয়ারগুলির অ্যাপ্লিকেশন
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে অটোমোবাইল ডিফারেনশিয়াল, শিল্প রিডুসার, মহাকাশ সরঞ্জাম এবং রোবট জয়েন্ট ইত্যাদি।
পণ্য অভ্যন্তরীণ দাঁত সহ সর্পিল বেভেল গিয়ার
কাস্টম তৈরি √
উপাদান 20CrMnTi
গিয়ার দাঁত তৈরি গিয়ার মিলিং এবং গিয়ার দাঁত গ্রাইন্ডিং
গিয়ার দাঁত গ্রাইন্ডিং √
মডিউল (M) 16
দাঁতের সংখ্যা (Z) 21
চাপের কোণ (α) 20°
অগ্রণী কোণ 25°
সঠিকতা গ্রেড ISO 6 গ্রেড/ AGMA 11 গ্রেড
তাপ চিকিত্সা কার্বুরাইজিং
সারফেস কঠোরতা 58-62HRC



ইস্পাত কোড গ্রেডের তুলনা
চীন/GB ISO ГоСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

উৎপাদন সরঞ্জাম

21 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার 021 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার 121 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার 2

21 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার 321 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার 421 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার 5

উৎপাদন প্রক্রিয়া

21 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার 621 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার 721 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার 8

                   ফোরজিং                                              মেশিনিং                                        কাটিং

21 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার 921 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার 1021 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার 11

               তাপ চিকিত্সা                                  গ্রাইন্ডিং                                        পরিদর্শন

21 দাঁত সীমিত স্থান জন্য অভ্যন্তরীণ দাঁত সঙ্গে স্পাইরাল বেভেল গিয়ার 12
