| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | SS22090301 |
| ন্যূনতম চাহিদার পরিমাণ: | 5 টি টুকরা |
| মূল্য: | $50.0/Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 55 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, ডি/পি |
| যোগানের ক্ষমতা: | 1000 টুকরা/মাস |
| স্প্লাইন নম্বর: | 22 | পিচ ব্যাস: | 66 |
|---|---|---|---|
| কঠোরতা: | 58-62 HRC | মেজর ব্যাস: | ৬৯ |
| মাইনর ডায়ামিয়ার: | 60.03 | চাপ কোণ: | 30° |
| বিশেষভাবে তুলে ধরা: | 20CrMnTi স্প্লাইন গিয়ার শ্যাফট,ANSI B92.1 ট্রান্সমিশন গিয়ার শ্যাফট,20CrMnTi ট্রান্সমিশন গিয়ার শ্যাফট |
||

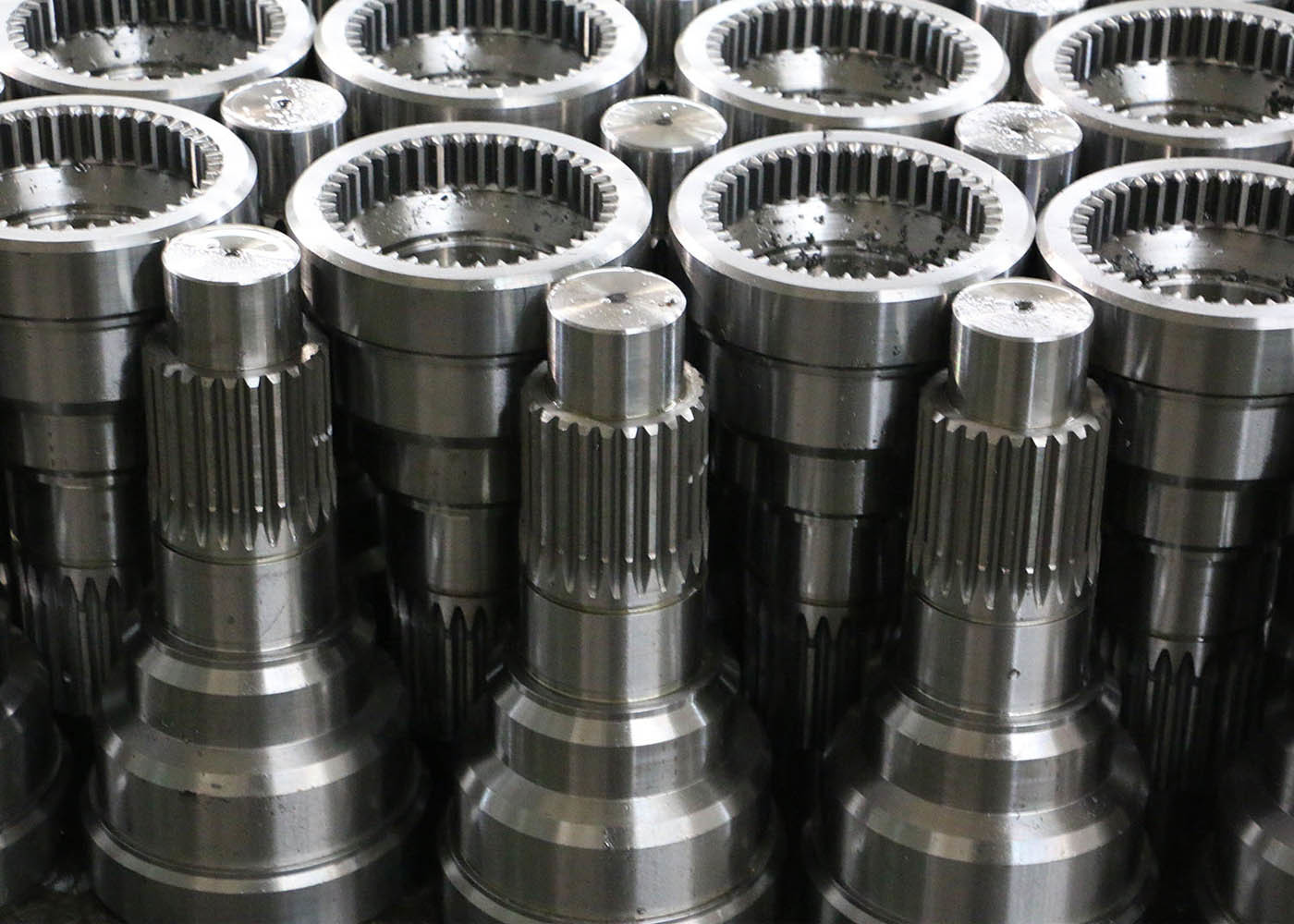

কাস্টমাইজড অ্যালোয় স্টিল 20CrMnTi ANSI B92.1 স্প্লাইন গ্রাইন্ডিং ইনভোলিউট স্প্লাইন শ্যাফ্ট
১) স্প্লাইন শ্যাফটের বৈশিষ্ট্য
ইনভোলিউট স্প্লাইনগুলি স্প্লাইনের প্রধান রূপ, কারণ এগুলি সোজা পাশের স্প্লাইনগুলির চেয়ে শক্তিশালী এবং কাটা সহজ ও উপযুক্ত।
ইনভোলিউট স্প্লাইনগুলির দাঁত গিয়ার দাঁতের মতো, তবে স্প্লাইন দাঁতগুলি অনেক ছোট এবং সেগুলি ঘোরে না।
বাহ্যিক স্প্লাইনগুলি হয় হব্বিং বা স্প্লাইন শেপার দ্বারা তৈরি করা যেতে পারে।
অভ্যন্তরীণ স্প্লাইনগুলি ব্রোচিং বা স্প্লাইন শেপার দ্বারা তৈরি করা যেতে পারে।
একটি শ্যাফ্ট ব্যাসের উপর ভিত্তি করে একটি ইনভোলিউট স্প্লাইন নির্বাচন করার প্রাথমিক সবচেয়ে সহজ পদ্ধতি হল মডিউলে প্রাথমিক পিচ সার্কেল ব্যাসে পৌঁছানো।
ইনভোলিউট স্প্লাইনগুলি হাবগুলির সাথে শ্যাফটের সংযোগগুলিকে সরানোর জন্য নির্দিষ্ট প্রান্তে ব্যবহৃত হয়।
গিয়ারগুলির মতো পাওয়ার ট্রান্সমিশনে স্প্লাইন ব্যবহার করা হলেও, স্প্লাইনগুলির এই বৈশিষ্ট্যটি ইনভোলিউট প্রোফাইলের সাথে যুক্ত নয় যা স্প্লাইনগুলি গিয়ারগুলির সাথেও ভাগ করে।
ইনভোলিউট প্রোফাইলটি স্প্লাইনগুলির জন্য উত্পাদন কৌশলগুলির কারণে হয়
| পণ্য | আয়তক্ষেত্রাকার স্প্লাইন শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের প্রকার | স্প্লাইন |
| গিয়ার দাঁত তৈরি | স্প্লাইন মিলিং/স্পিলিন গ্রাইন্ডিং |
| গিয়ার দাঁত গ্রাইন্ডিং | √ |
| মডিউল (M) | কাস্টম |
| দাঁতের সংখ্যা (Z) | কাস্টম |
| প্রেসার অ্যাঙ্গেল (α) | 30° |
| হেলিক্স অ্যাঙ্গেল (β) | কাস্টম |
| দাঁতের নির্ভুলতা গ্রেড | ISO 6-7 গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| সারফেস কঠোরতা | 58-62 HRC |
| স্টীল কোড গ্রেডের তুলনা | |||||
| চীন/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
