| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | DB22072802 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
| মূল্য: | $1000/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 75 দিন |
| পরিশোধের শর্ত: | এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 100 টুকরা/মাস |
| উপাদান: | কৃত্তিম ইস্পাত | প্রোফাইলের ধরন: | ডাবল হেলিকাল গিয়ার |
|---|---|---|---|
| তাপ চিকিত্সা: | শমন এবং টেম্পারিং | কঠোরতা: | 260-300 এইচবি |
| উৎপাদন: | গিয়ার হবিং | কোয়ালিটি গ্রেড: | ISO 8-9 |
| বিশেষভাবে তুলে ধরা: | AISI 4140 ডাবল হেলিকাল গিয়ার,ডাবল হেলিকাল গিয়ার হুইল 300 HB,হেলিকাল গিয়ারস হুইল গিয়ার হবিং |
||

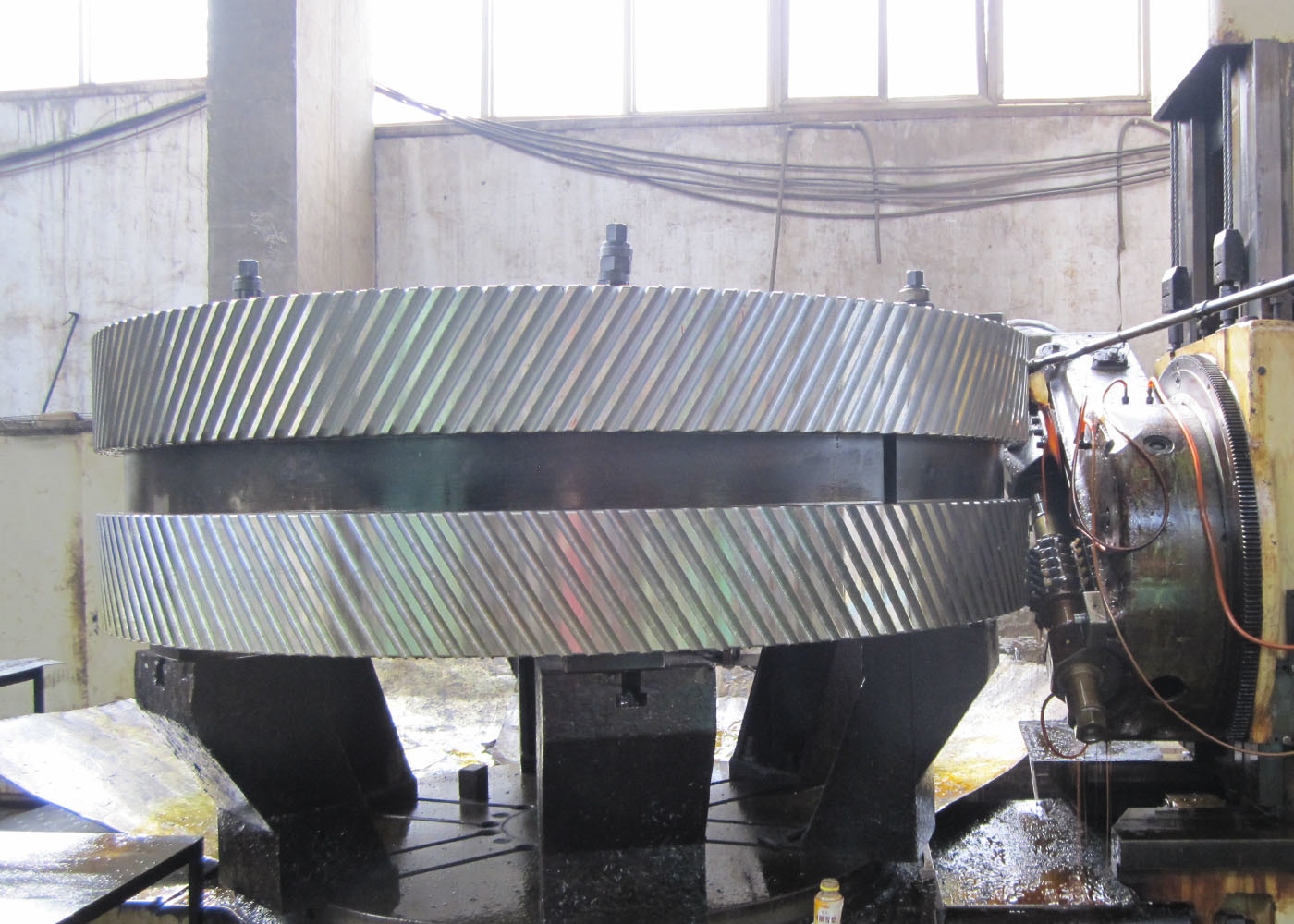

ফোরজড স্টিল AISI 4140 গিয়ার হব্বিং ডাবল হেলিকাল গিয়ার হুইল-ডাবল হেলিকাল গিয়ার
1) ডাবল হেলিকাল গিয়ারগুলির বৈশিষ্ট্য
ক) ডাবল হেলিকাল গিয়ার বিপরীত থ্রাস্ট প্রতিক্রিয়া দেখায়, যা গিয়ারটির মধ্যে থ্রাস্ট ফোর্সকে বাতিল করে দেয়।
খ) বিয়ারিংগুলিতে কাজ করা নেট অক্ষীয় বল শূন্য।
গ) পাওয়ার ট্রান্সমিটিং ক্ষমতা খুব বেশি।
ঘ) এটি ব্যবহার করে উচ্চ পিচ লাইন বেগ অর্জন করা যেতে পারে।
2) ডাবল হেলিকাল গিয়ার এর বর্ণনা
বাম এবং ডান উভয় হাতের হেলিকাল দাঁত সহ ডাবল হেলিকাল গিয়ার।
ডাবল হেলিকাল ফর্ম অন্তর্নিহিত থ্রাস্ট ফোর্সকে ভারসাম্যপূর্ণ করে।
| পণ্য | ডাবল হেলিকাল গিয়ার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইল প্রকার | নলাকার গিয়ার |
| উৎপাদন | গিয়ার মিলিং |
| দাঁত গ্রাইন্ডিং | √ |
| মডিউল (M) | কাস্টম তৈরি |
| দাঁতের সংখ্যা (Z) | 152 |
| প্রেসার অ্যাঙ্গেল (α) | 20° |
| লিড অ্যাঙ্গেল | 23° |
| দাঁতের নির্ভুলতা গ্রেড | ISO 8-9 গ্রেড |
| তাপ চিকিত্সা | কুইঞ্চিং ও টেম্পারিং |
| সারফেস কঠোরতা | 260-300HB |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
কাটিং মিলিং
তাপ চিকিত্সা গ্রাইন্ডিং নিরীক্ষণ
