| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | IG220802703 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
| মূল্য: | $200.0/Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 55 দিন |
| পরিশোধের শর্ত: | এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 500 টুকরা/মাস |
| উপাদান: | 42CrMo | সঙ্গে: | ৩০ মিমি |
|---|---|---|---|
| তাপ চিকিত্সা: | শমন এবং টেম্পারিং | কোয়ালিটি গ্রেড: | ISO 8-9 গ্রেড |
| প্রোফাইল: | অভ্যন্তরীণ গিয়ার রিং | মডিউল: | 2 |
| বিশেষভাবে তুলে ধরা: | অভ্যন্তরীণ গিয়ার সহ হেলিকাল কাট গিয়ার,বাহ্যিক হেলিকাল কাট গিয়ার,অভ্যন্তরীণ গিয়ার সহ হেলিকাল কাট গিয়ার |
||

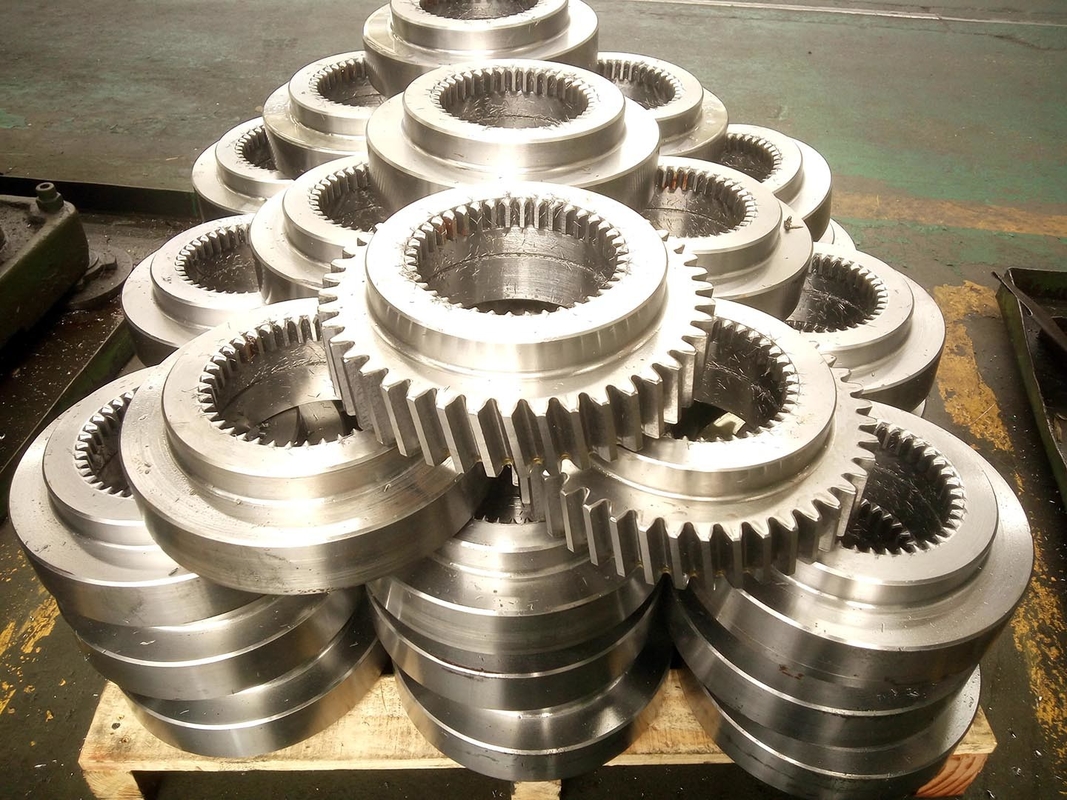

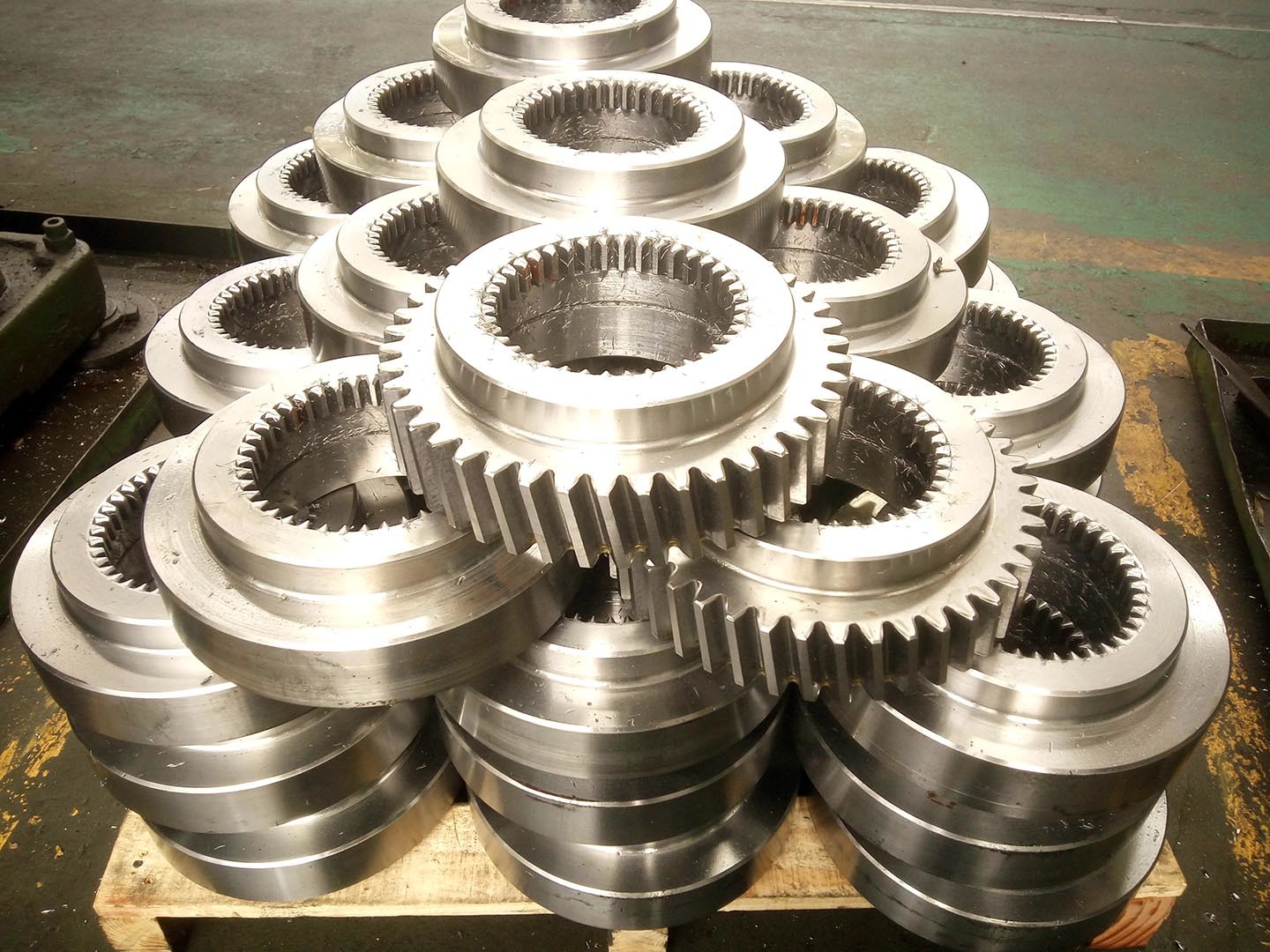

অভ্যন্তরীণ গিয়ারগুলির বর্ণনা
অভ্যন্তরীণ গিয়ার একটি সিলিন্ডারের অভ্যন্তরীণ ব্যাসার্ধে উত্পন্ন গিয়ার দাঁত যখন বাহ্যিক গিয়ার আছে
উপাদান বাইরের ব্যাসার্ধ উপর উত্পন্ন গিয়ার দাঁত। যদিও বিভিন্ন ধরনের আছে
গিয়ারগুলির মধ্যে, কেবল দুটি অভ্যন্তরীণ এবং বাহ্যিক উভয় গিয়ার, স্পার এবং হেলিকাল গিয়ার হিসাবে উত্পাদিত হতে পারে।
যদিও অভ্যন্তরীণ গিয়ারগুলি ছোট সামগ্রিক মাত্রার মধ্যে উচ্চ ক্ষমতা সংক্রমণ জন্য অ্যাপ্লিকেশনগুলির জন্য আদর্শ,
অভ্যন্তরীণ গিয়ারগুলির সুবিধা অর্জনের জন্য ডিজাইনের সীমাবদ্ধতা রয়েছে যা মোকাবেলা করতে হবে।
অভ্যন্তরীণ গিয়ারকে রিং গিয়ারও বলা যেতে পারে। অভ্যন্তরীণ গিয়ারগুলি গ্রহীয় গিয়ার বাক্স অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়,
গ্রহীয় গিয়ার ট্রেন ব্যবহারের সুবিধাগুলি হ'ল কম কম্পন,
উচ্চ গতি হ্রাস অনুপাত, এবং সমগ্র ট্রেন বিন্যাস জন্য কম খরচ।
বাহ্যিক গিয়ারগুলির তুলনায় ঘনিষ্ঠ হতে পারে, অভ্যন্তরীণ স্পার গিয়ারগুলি এমন অ্যাপ্লিকেশনগুলিতে পছন্দ করা হয় যেখানে স্থানটি সীমাবদ্ধ।
গ্রহীয় গিয়ার ট্রান্সমিশনের জন্য কিছু সাধারণ ব্যবহার রোবোটিক বাহু, হাইব্রিড যানবাহন পাওয়ার ট্রান্সমিশন
এবং টারবাইন জেনারেটর। অভ্যন্তরীণ গিয়ারগুলিও হেলিকাল গিয়ারে কাটা যেতে পারে ঠিক যেমন বাহ্যিক গিয়ারগুলি হেলিকাল গিয়ারে কাটা যেতে পারে।
এই ধরনের অভ্যন্তরীণ গিয়ার কিছু অভ্যন্তরীণ গিয়ার ড্রাইভ, সহজ জোড়া, অভ্যন্তরীণ পার্থক্য ড্রাইভ এবং মধ্যে পাওয়া যাবে
iঅভ্যন্তরীণ গ্রহের ড্রাইভগুলিকে অভ্যন্তরীণ গিয়ারকে আচ্ছাদন করার জন্য বিশেষ হাউজিং ডিজাইন করা দরকার।
| পণ্য | অভ্যন্তরীণ গিয়ার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | সিলিন্ড্রিকাল গিয়ার |
| গিয়ার দাঁত উৎপাদন | গিয়ার শেপিং |
| গিয়ার দাঁত পিষে | প্রয়োজন হলে |
| মডিউল (এম) | 4 |
| দাঁতের সংখ্যা (Z) | 22 |
| চাপ কোণ (α) | ২০° |
| হেলিক্স কোণ (β) | কাস্টম |
| দাঁতের নির্ভুলতার গ্রেড | আইএসও ৮-৯ গ্রেড |
| তাপ চিকিত্সা | ডিউচিং & টেমপ্রিং/ ইন্ডাকশন হার্ডিং |
| কঠোরতা | 230-260 HB |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
