| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | SB2208241 |
| ন্যূনতম চাহিদার পরিমাণ: | ২ সেট |
| মূল্য: | $70/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 62 দিন |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| বাইরের ব্যাসার্ধ: | 535 মিমি | খাদ কোণ: | 90° |
|---|---|---|---|
| মডিউল: | 12.5 | উপাদান: | 20CrNi2MoA |
| পিচ কোণ: | ৫৩° ৩২' | মূল কোণ: | 51 ° 28 ' |
| বিশেষভাবে তুলে ধরা: | 12.5 মডিউল 90 ডিগ্রি বেভেল গিয়ার,12.5 মডিউল সমকোণ হেলিকাল গিয়ার,ডান কোণ 90 ডিগ্রি বেভেল গিয়ার |
||

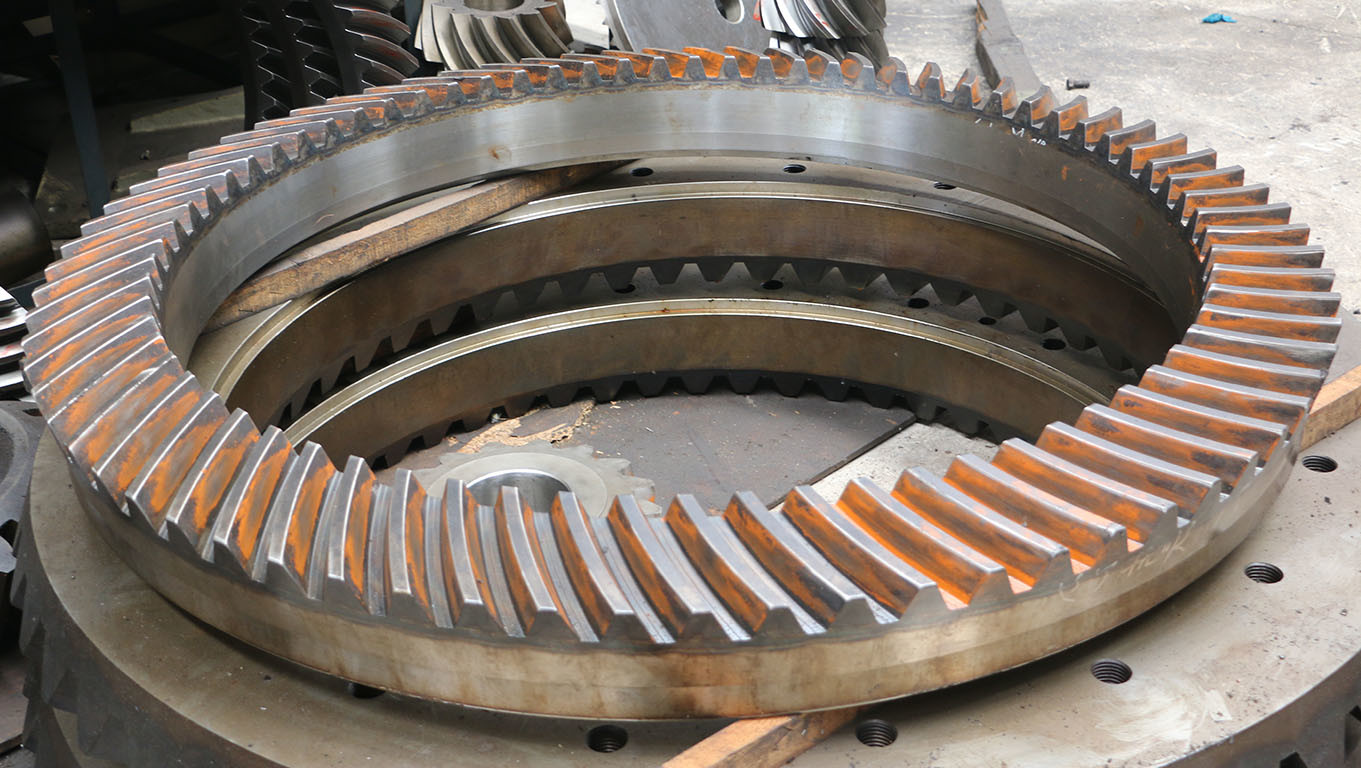

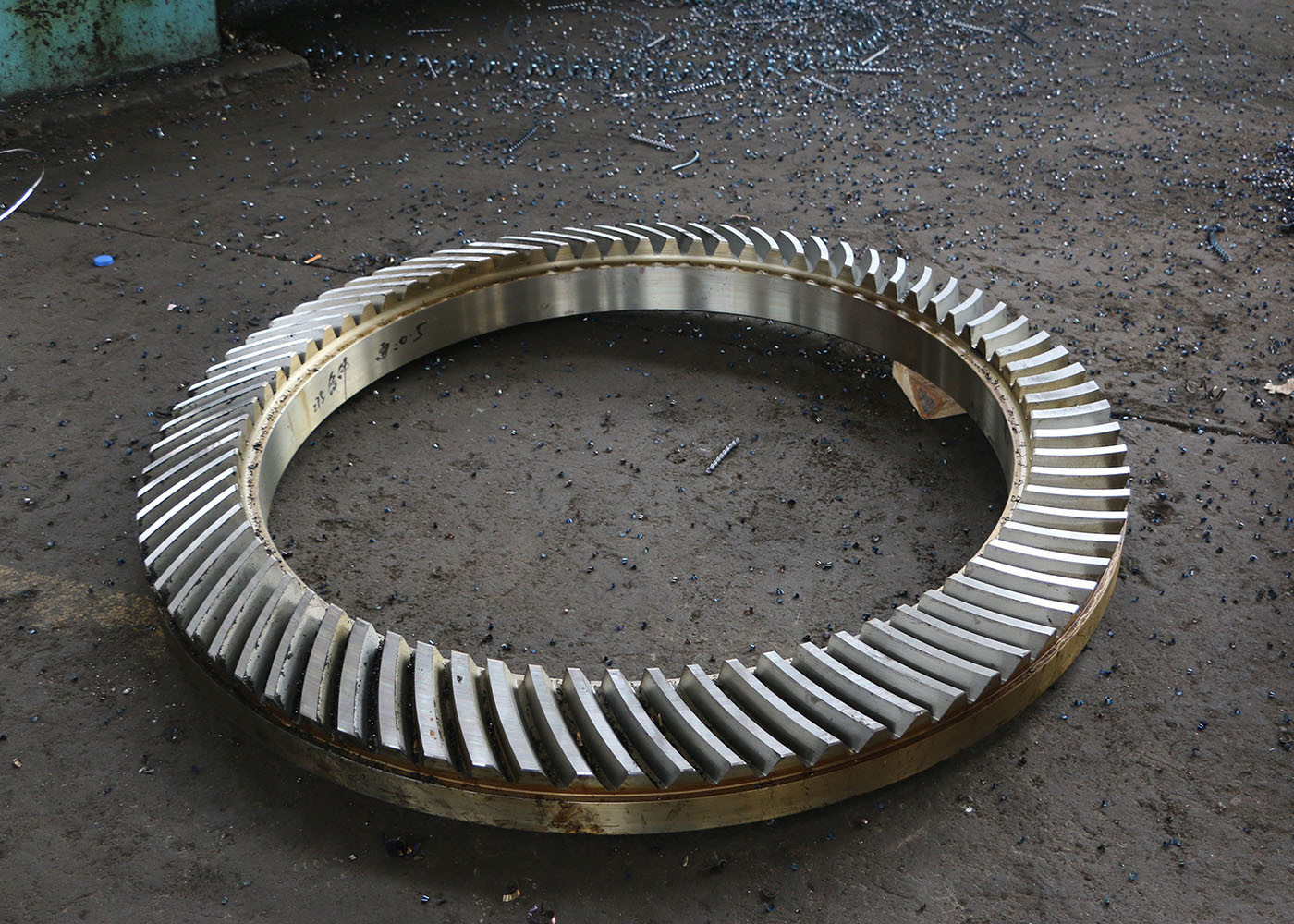

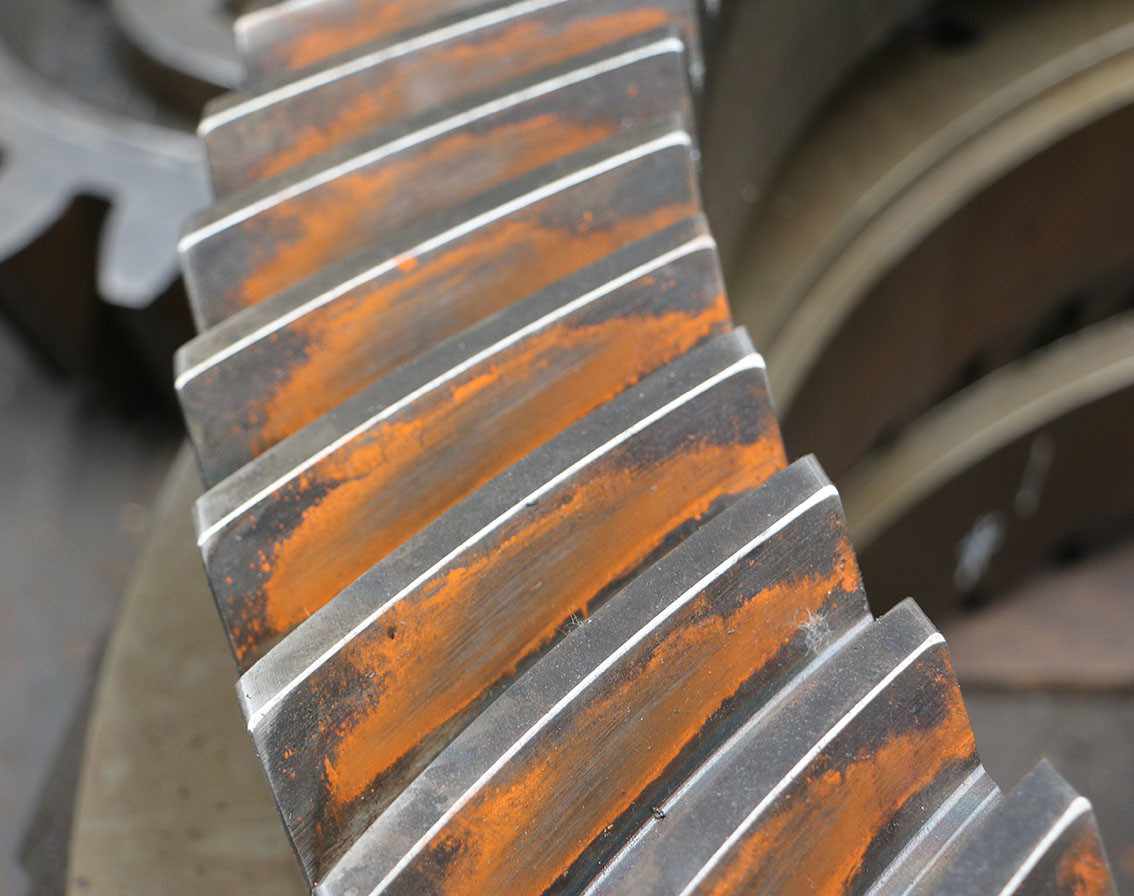

1) স্পাইরাল বেভেল গিয়ারগুলির বর্ণনা
স্পাইরাল কোভাল গিয়ার হল কোভাল গিয়ার যার অক্ষগুলি প্রায়শই 90 ডিগ্রি কোণে ছেদ করে। দাঁত কাটা হয়
তাদের দৈর্ঘ্য বরাবর একটি সামান্য বক্ররেখা এবং একটি involute প্রোফাইল সঙ্গে।
স্পাইরাল বেভেল গিয়ারগুলি প্রায়শই একটি ডান কোণে শক্তি প্রেরণের জন্য ব্যবহৃত হয়। তারা ভারী দায়িত্বের জন্য ভাল উপযুক্ত
অ্যাপ্লিকেশন এবং উচ্চ গতির অপারেশন জন্য ডিজাইন করা যেতে পারে।
তারা দীর্ঘস্থায়ী কর্মক্ষমতা প্রদান এবং ন্যূনতম মেরামত প্রয়োজন দ্বারা মালিকানা খরচ কমাতে পারেন
অথবা প্রতিস্থাপন।
| পণ্য | স্পাইরাল বেভেল গিয়ার শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| উপাদান | 20CrNi2MoA |
| গিয়ার দাঁত উৎপাদন | গিয়ার ফ্রিজিং & গিয়ার দাঁত গ্রিলিং |
| গিয়ার দাঁত পিষে | √ |
| মডিউল (এম) | 12.5 |
| দাঁতের সংখ্যা (Z) | 58 |
| চাপ কোণ (α) | ২০° |
| লিড এঙ্গেল | ৩৫° |
| নির্ভুলতার গ্রেড | আইএসও ৬ গ্রেড/এজিএমএ ১১ গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | ৫৮-৬২এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
