| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | HB22082302 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
| মূল্য: | $1000/ Set |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 75 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | 50 সেট/মাস |
| প্রকার: | নলাকার গিয়ার | সম্মুখভাগের প্রশস্ততা: | 120 |
|---|---|---|---|
| কঠোরতা: | 45-50 HRC | হেলিক্স কোণ: | 25° |
| চাপ কোণ: | 20° | লেন্থ: | 2200 মিমি |

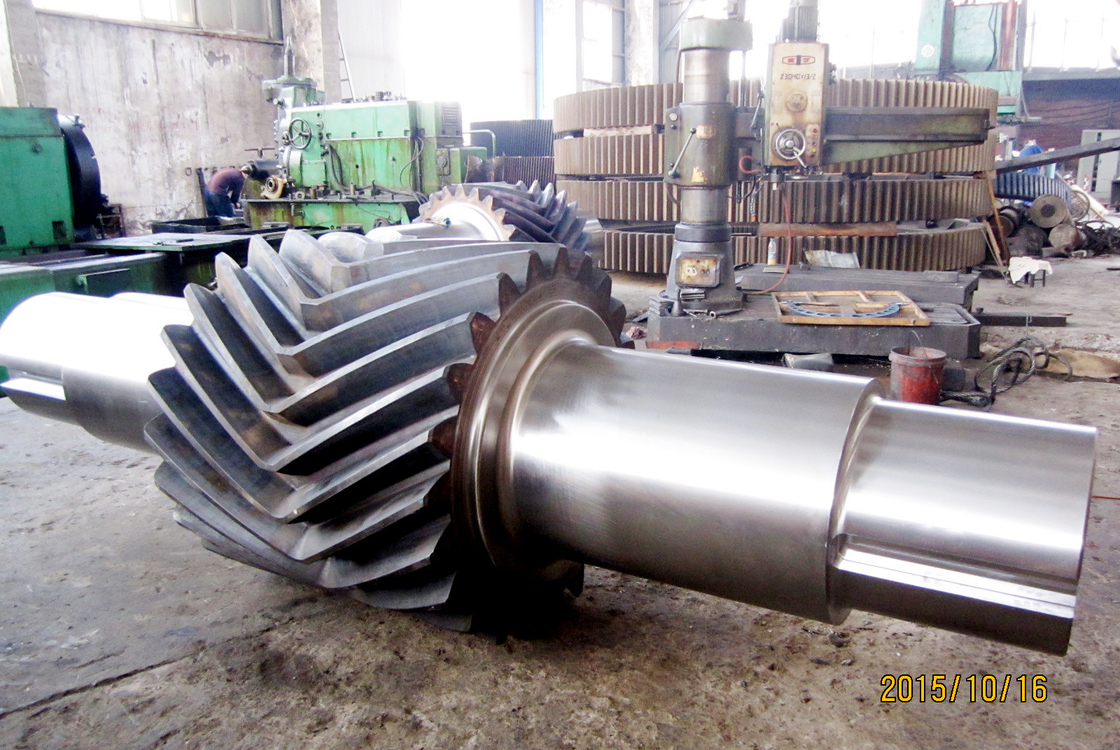

| বিশেষভাবে তুলে ধরা: | নকল ইস্পাত ট্রান্সমিশন খুচরা যন্ত্রাংশ,SAE 4340 হেরিংবোন গিয়ার শ্যাফ্ট,ট্রান্সমিশন হেরিংবোন গিয়ার শ্যাফ্ট |
||
| বৈশিষ্ট্য | মান |
|---|---|
| ধরন | নলাকার গিয়ার |
| ফেস প্রস্থ | 120 |
| কঠিনতা | 45-50 HRC |
| হেলিক্স কোণ | 25° |
| চাপের কোণ | 20° |
| দৈর্ঘ্য | 2200 মিমি |
হেরিংবোন গিয়ারগুলি টর্ক গিয়ারবক্স, সামুদ্রিক প্রোপালশনের জন্য স্টিম টারবাইন এবং ইস্পাত মিলগুলিতে রোলার শ্যাফ্টগুলিতে ব্যবহৃত হয়। এই উপাদানগুলির সঠিক রক্ষণাবেক্ষণ তাদের কার্যকরী জীবন বাড়ায় এবং সর্বোত্তম কর্মক্ষমতা নিশ্চিত করে।
হেরিংবোন গিয়ারে থ্রাস্ট ফোর্সের অনুপস্থিতি উচ্চতর হেলিক্স কোণ ব্যবহারের অনুমতি দেয়, যা 45° পর্যন্ত পৌঁছাতে পারে।
| পণ্য | হেরিংবোন গিয়ার |
|---|---|
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইল প্রকার | হেরিংবোন |
| গিয়ার দাঁত তৈরি | গিয়ার মিলিং |
| গিয়ার দাঁত গ্রাইন্ডিং | নাল |
| মডিউল (M) | 10 |
| দাঁতের সংখ্যা (Z) | 16 |
| চাপের কোণ (α) | 20° |
| হেলিক্স কোণ (β) | কাস্টম |
| দাঁতের নির্ভুলতা গ্রেড | ISO 8-9 গ্রেড |
| তাপ চিকিত্সা | কুইঞ্চিং ও টেম্পারিং |
| চীন/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
