| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | SS220082301 |
| ন্যূনতম চাহিদার পরিমাণ: | 5 টি টুকরা |
| মূল্য: | $150.0/Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 55 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, ডি/পি |
| যোগানের ক্ষমতা: | 1000 টুকরা/মাস |
| তৈরির পদ্ধতি: | স্প্লাইন গ্রাইন্ডিং | কঠোরতা: | 50-55 HRC |
|---|---|---|---|
| রুক্ষতা: | Ra1.6 | কর্ডি: | 260-280 এইচবি |
| মেজর ব্যাস: | 125 মিমি | ক্ষুদ্র ব্যাস: | 112 মিমি |
| বিশেষভাবে তুলে ধরা: | AISI 4140 স্প্লাইন গিয়ার শ্যাফ্ট,AISI 4140 স্টিল স্ট্রেইট স্প্লাইন শ্যাফট,স্ট্রেইট সাইডেড স্প্লাইন গিয়ার শ্যাফট |
||

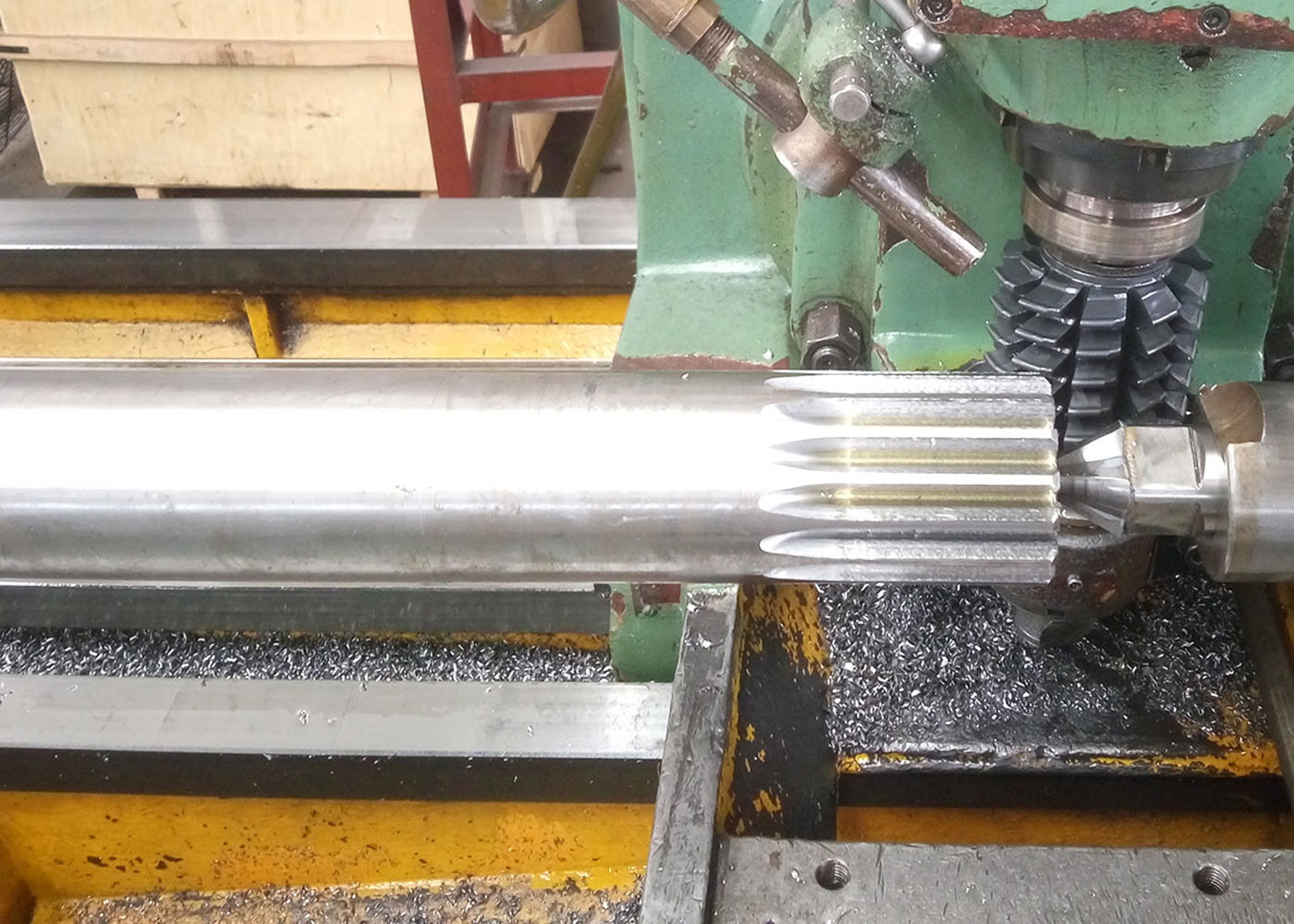

কাস্টম মেড AISI 4140 স্টিল স্প্লাইন গ্রাইন্ডিং স্ট্রেট সাইডেড স্প্লাইন শ্যাফ্ট
1) স্প্লাইন শ্যাফটের বর্ণনা
একটি স্প্লাইন শ্যাফ্ট গভীর খাঁজ দ্বারা চিহ্নিত করা হয়, বা স্প্লাইন, বাইরের পুরো দৈর্ঘ্য বরাবর কাটা হয়
উপাদান। খাঁজগুলি উঁচু কী তৈরি করে যা বিশেষভাবে তৈরি করা জোড়া বিয়ারিং, বোর, গিয়ার বা বুশিংগুলিতে ফিট করে
শ্যাফ্ট স্প্লাইনগুলির সাথে সঙ্গম করার জন্য ডিজাইন করা হয়েছে। আরও ঐতিহ্যবাহী ড্রাইভ শ্যাফটের সাথে তুলনা করলে, যোগ করা হয়েছে
খাঁজগুলি অ্যান্টি-রোটেশন অ্যাপ্লিকেশনে ঘূর্ণনের প্রতিরোধ ক্ষমতা প্রদান করে। এগুলি টর্ক প্রেরণ করতেও ব্যবহৃত হয়
রৈখিক এবং ঘূর্ণন উভয় ড্রাইভ অ্যাপ্লিকেশনগুলিতে। এই ব্লগে, আমরা স্প্লাইনযুক্ত শ্যাফটের অপারেশন, উপাদান, উত্পাদন নিয়ে আলোচনা করি,
এবং ব্যবহার করে।
| পণ্য | আয়তক্ষেত্রাকার স্প্লাইন শ্যাফ্ট |
| কাস্টম মেড | √ |
| গিয়ার প্রোফাইল প্রকার | স্প্লাইন |
| গিয়ার দাঁত উত্পাদন | স্প্লাইন মিলিং/ স্পিলিন গ্রাইন্ডিং |
| গিয়ার দাঁত গ্রাইন্ডিং | √ |
| মডিউল (M) | কাস্টম |
| দাঁতের সংখ্যা (Z) | কাস্টম |
| চাপের কোণ (α) | 30° |
| হেলিক্স অ্যাঙ্গেল (β) | |
| দাঁতের নির্ভুলতা গ্রেড | ISO 6-7 গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| সারফেস কঠোরতা | 58-62 HRC |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/জিবি | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
