| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | SB22081501 |
| ন্যূনতম চাহিদার পরিমাণ: | ২ সেট |
| মূল্য: | $370/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 62 দিন |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| মোট উচ্চতা: | 90 মিমি | পিচ কোণ: | ৩০°১৫ |
|---|---|---|---|
| মডিউল: | 11 | টিপ ব্যাস: | 420 মিমি |
| দিকনির্দেশ: | ডান হাত | কঠোরতা: | 58-62 HRC |
| বিশেষভাবে তুলে ধরা: | 11 মডিউল হেলিকাল বেভেল গিয়ার,20CrMnTi গ্রাইন্ডিং ট্রান্সমিশন গিয়ারস,20CrMnTi হেলিকাল বেভেল গিয়ার |
||
১) স্পাইরাল বেভেল গিয়ার শ্যাফটের অ্যাপ্লিকেশন
যেখানে একটি শ্যাফটের ঘূর্ণন অক্ষের দিক পরিবর্তন করতে হয় সেখানে স্পাইরাল বেভেল গিয়ার ব্যবহার করা হয়।
এর একটি উদাহরণ হল একটি গাড়ির ডিফারেনশিয়াল, যেখানে ঘোরানো প্রপ শ্যাফ্টটি চাকাগুলি ঘোরাতে ৯০° ঘুরানো হয়।
২) স্পাইরাল বেভেল গিয়ারের বৈশিষ্ট্য
একটি স্পাইরাল বেভেল গিয়ার-এর দাঁত হেলিকাল আকারে কাটা হয়, যার পিচ সারফেসটি শঙ্কু আকৃতির হয়।
এর ফলে শব্দ এবং কম্পন হ্রাস পায় কারণ স্পাইরাল দাঁতগুলি ধীরে ধীরে যুক্ত হয়,
যোগাযোগ একটি গিয়ার দাঁতের এক প্রান্ত থেকে শুরু হয় এবং ধীরে ধীরে পুরো দাঁতের ফ্ল্যাঙ্কে ছড়িয়ে যায়।
সাধারণ গিয়ার অনুপাত ১:১ থেকে ৫:১ পর্যন্ত।
একটি স্পাইরাল বেভেল সিস্টেমের অক্ষ একই সমতলে থাকে।

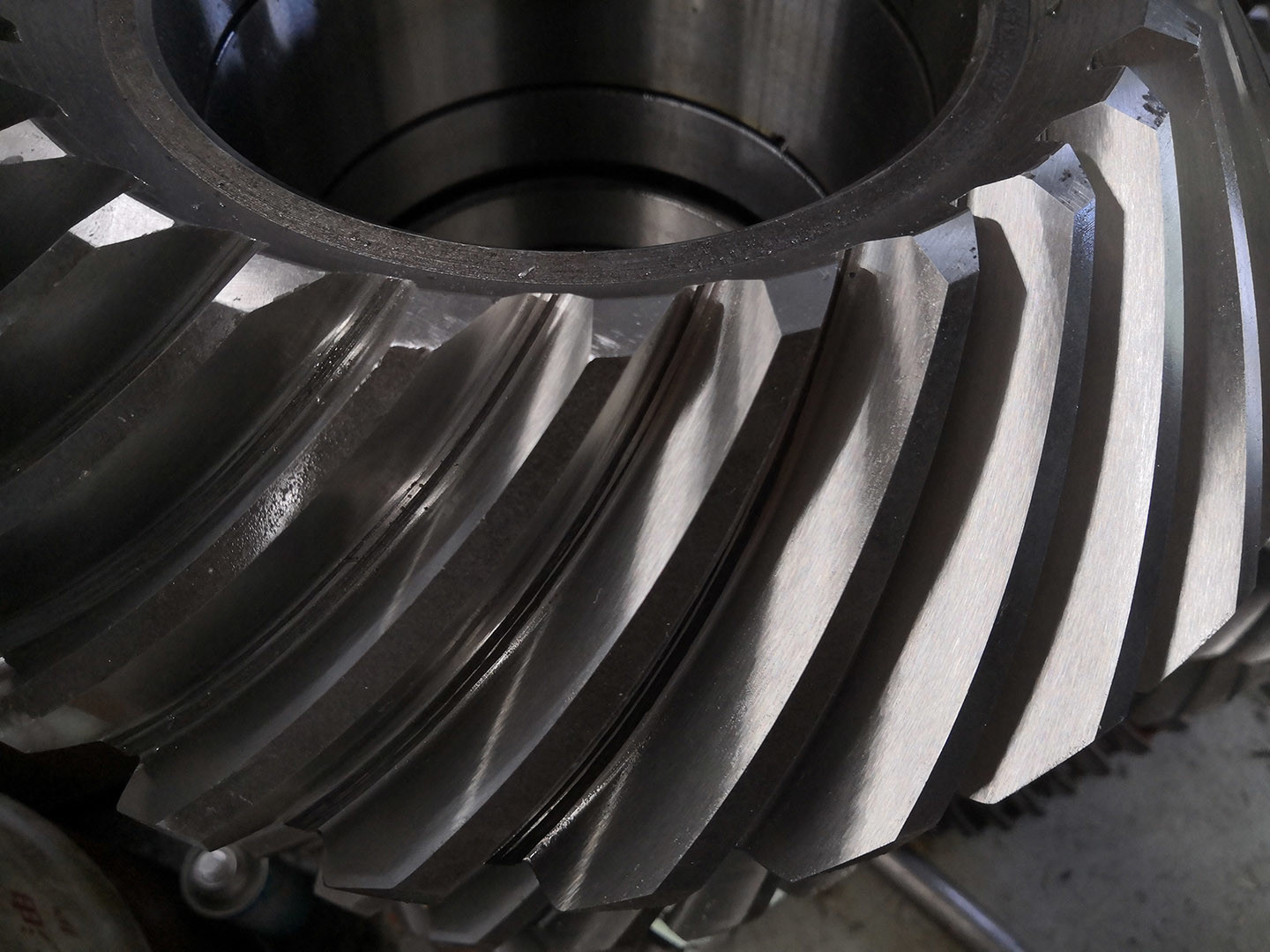

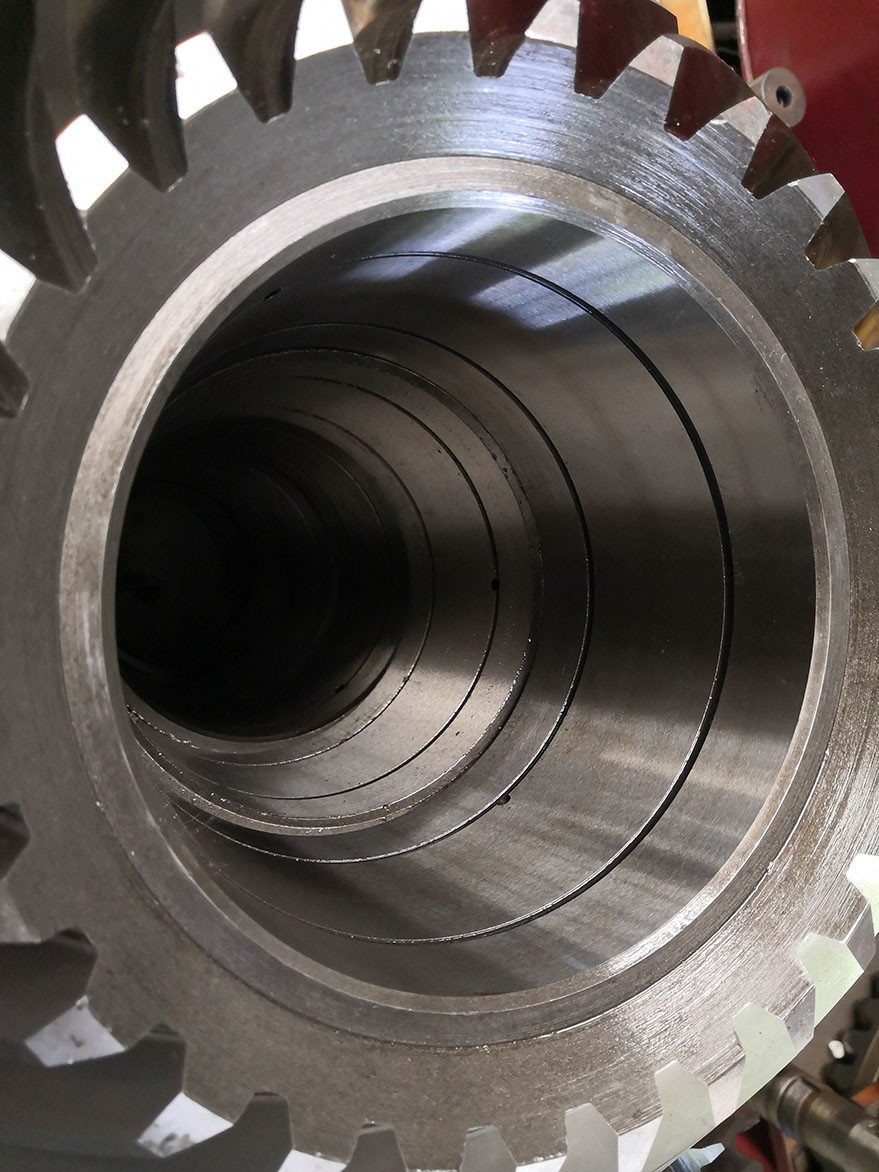

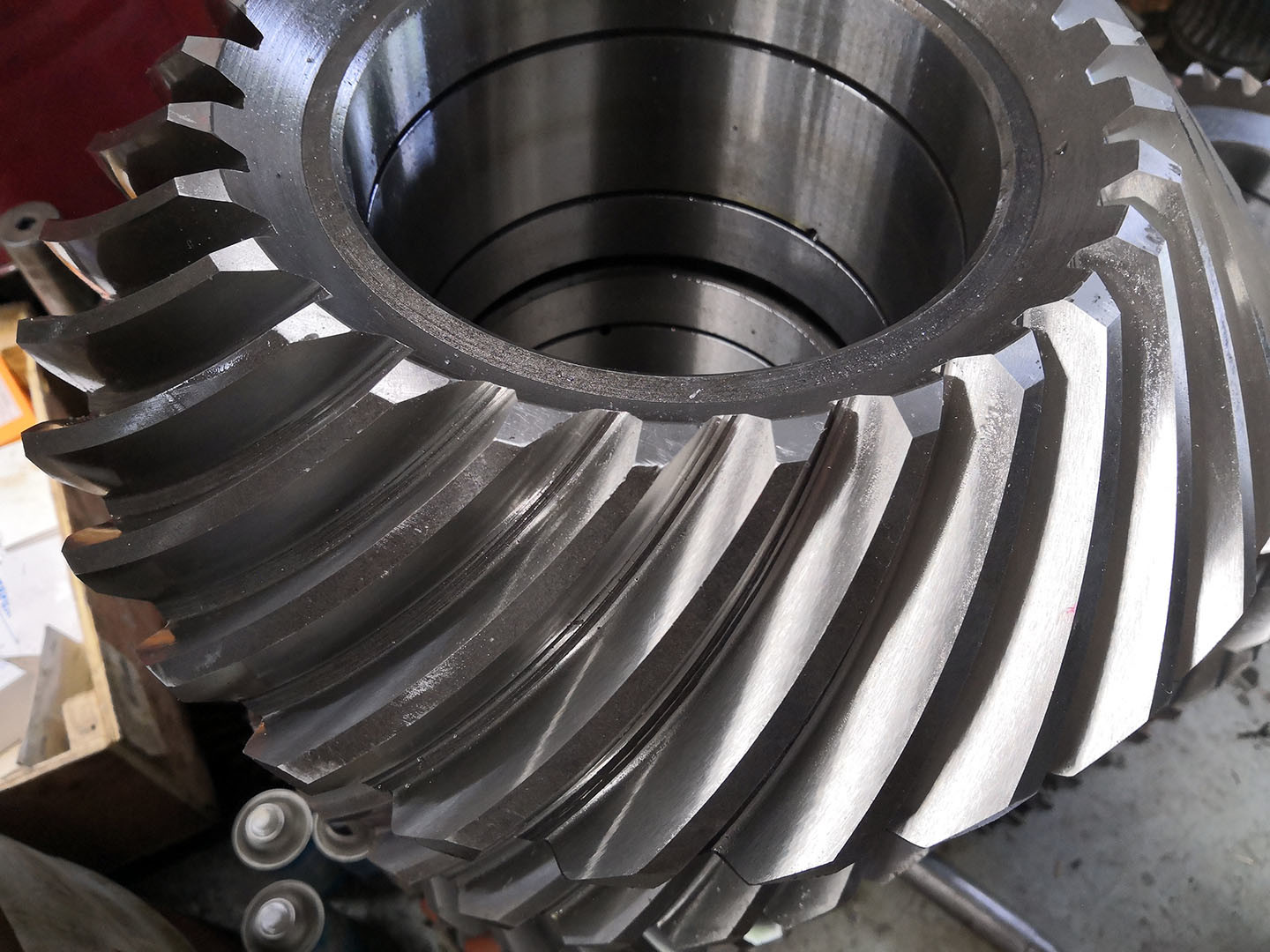

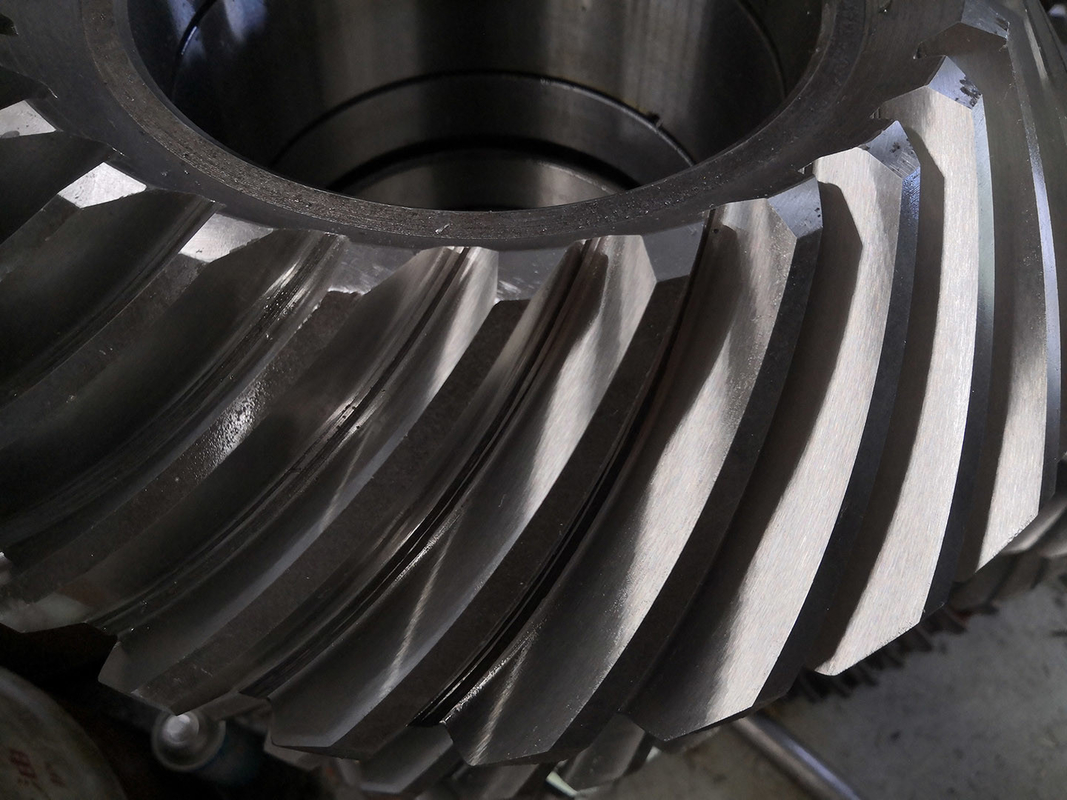

| পণ্য | স্পাইরাল বেভেল গিয়ার শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| উপাদান | 20CrMnTi |
| গিয়ার দাঁত তৈরি | গিয়ার মিলিং ও গিয়ার দাঁত গ্রাইন্ডিং |
| মডিউল | ১১ |
| গিয়ার দাঁত গ্রাইন্ডিং | √ |
| দাঁতের সংখ্যা (Z) | ৩৫ |
| চাপের কোণ (α) | ২০° |
| অগ্রণী কোণ | ৩৫° |
| সঠিকতা গ্রেড | ISO ৬ গ্রেড/ AGMA ১১গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| সারফেস কঠোরতা | ৫৮-৬২HRC |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| ৪৫ | C45E4 | ৪৫ | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
উৎপাদন সরঞ্জাম
উৎপাদন প্রক্রিয়া
ফোরজিং মেশিনিং কাটিং
তাপ চিকিত্সা গ্রাইন্ডিং নিরীক্ষণ
