| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | WG220801001 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
| মূল্য: | $350/Set |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 58 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, ডি/পি |
| যোগানের ক্ষমতা: | 600 সেট/মাস |
| উপাদান: | নোডুলার ঢালাই লোহা | প্রোফাইলের ধরন: | ZA |
|---|---|---|---|
| বাইরের ব্যাসার্ধ: | 31.5 মিমি | লম্বা: | 267 |
| সম্মুখভাগের প্রশস্ততা: | 36 | মডিউল: | 1.5 |
| বিশেষভাবে তুলে ধরা: | নোডুলার ওয়ার্ম হুইল এবং ওয়ার্ম শ্যাফট,জেডএ টাইপ ওয়ার্ম হুইল শ্যাফট,1.5 মডিউল ওয়ার্ম হুইল শ্যাফট |
||

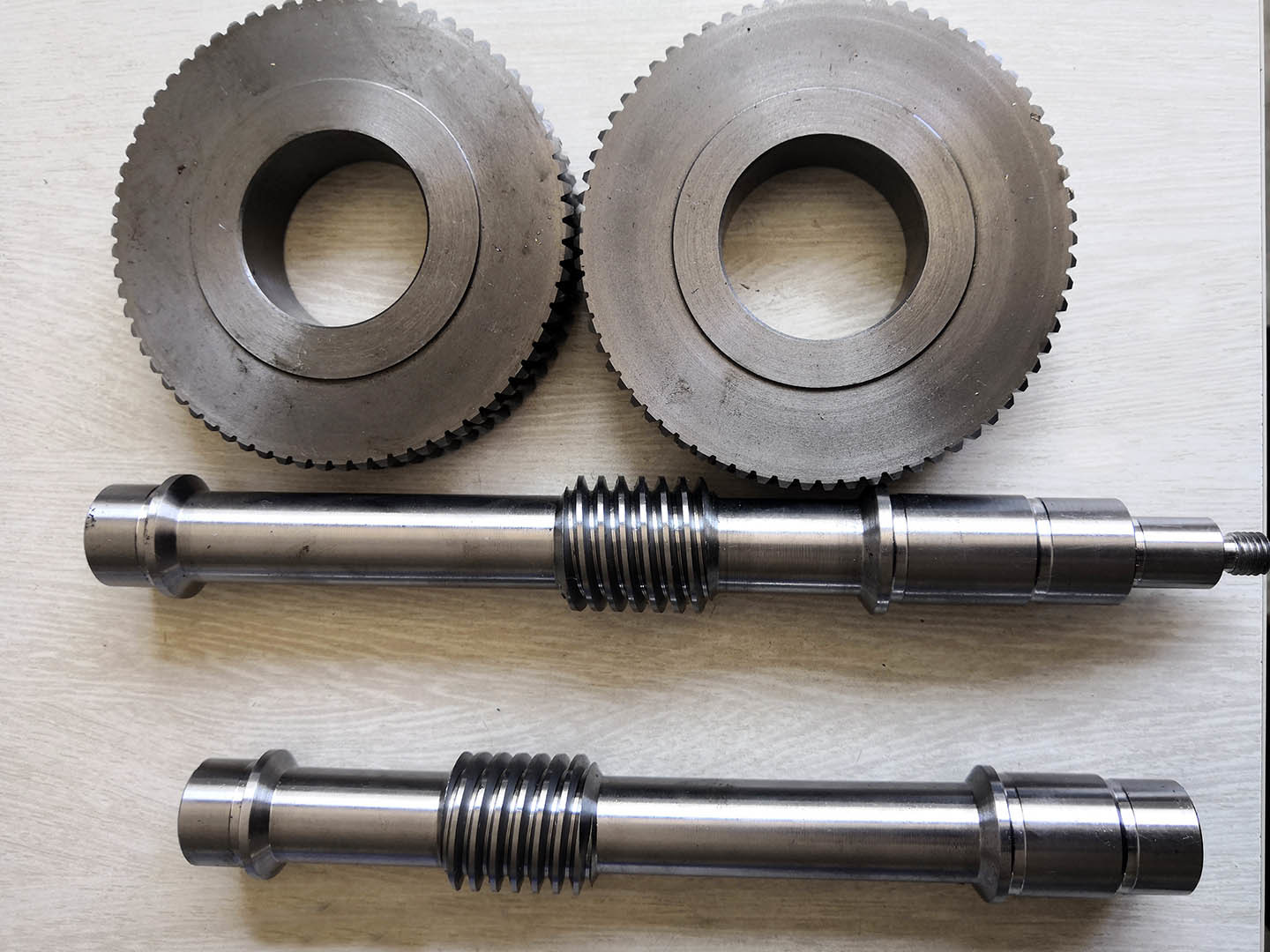

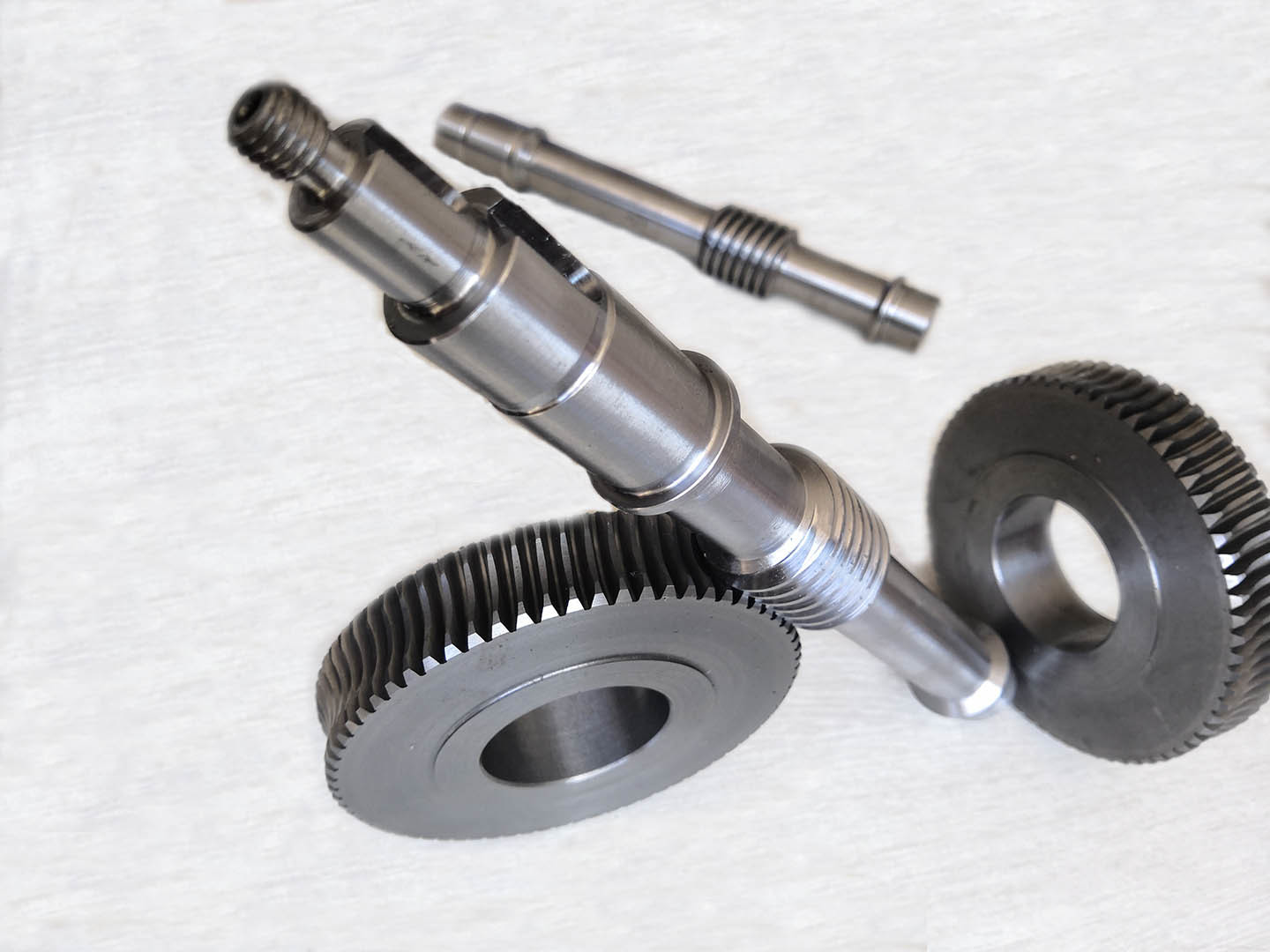

ZA টাইপ 1.5 মডিউল নোডুলার কাস্ট আয়রন ওয়ার্ম গিয়ার হুইল এবং ওয়ার্ম শ্যাফ্ট সেট
১) কৃমি শ্যাফ্ট এবং কৃমি যন্ত্রের বর্ণনা

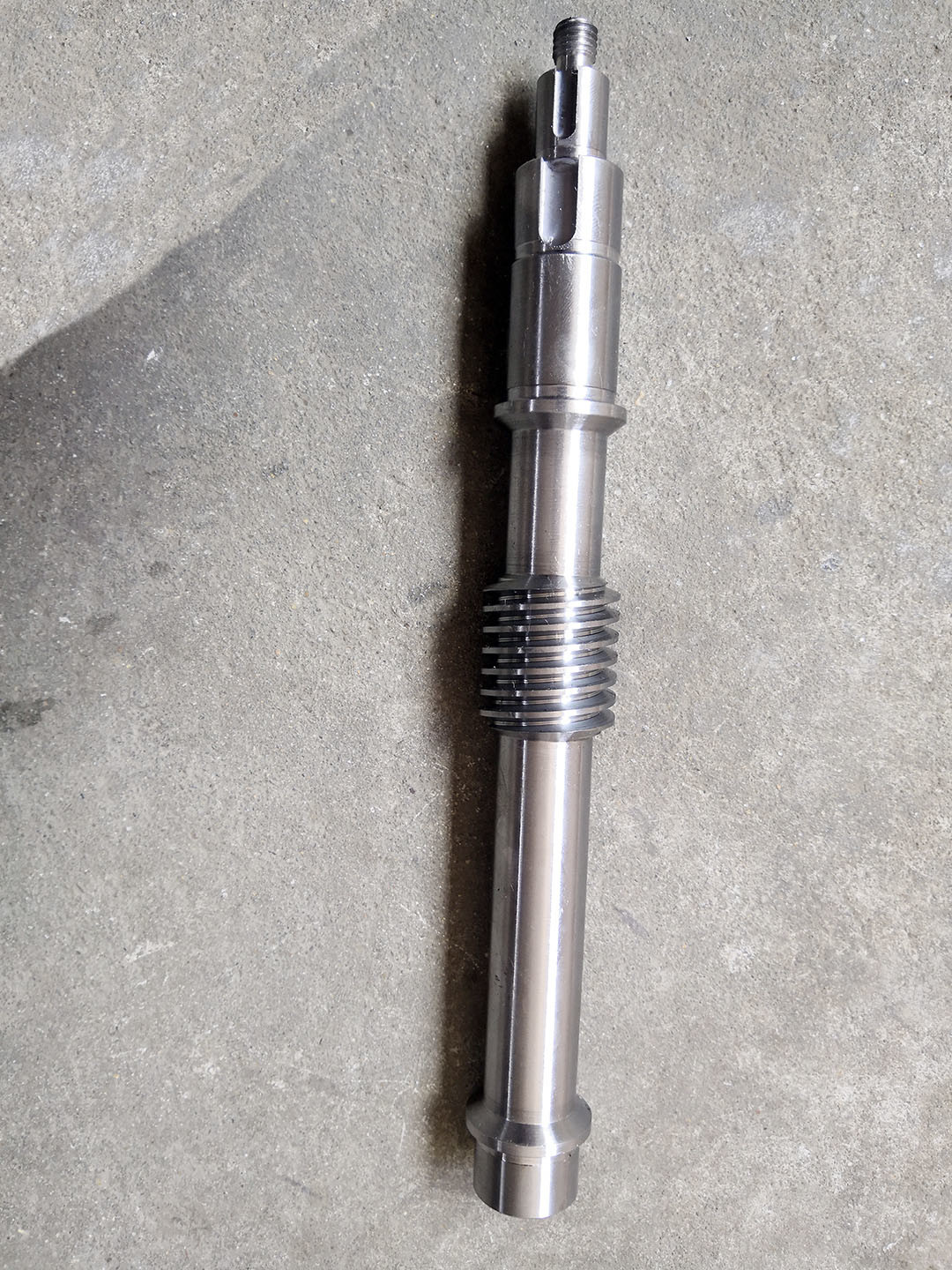

ওয়ার্ম শ্যাফ্ট একটি শ্যাফ্ট যা পিচ পৃষ্ঠের চারপাশে অন্তত একটি সম্পূর্ণ থ্রেড রয়েছে এবং ড্রাইভার
একটি কৃমি চাকা.
2) ওয়ার্ম শ্যাফ্ট এবং ওয়ার্ম গিয়ার টাইপ
a) সিলিন্ড্রিকাল ওয়ার্ম গিয়ার জুটি
ওয়ার্ম গিয়ার জোড়া একটি জালযুক্ত কৃমি এবং কৃমি চাকা জন্য নাম।
এর একটি উল্লেখযোগ্য বৈশিষ্ট্য হল যে এটি একটি একক মেশিতে খুব বড় গিয়ার অনুপাত।
এটি নীরব এবং মসৃণ ক্রিয়াকলাপ প্রদান করে।
তবে, ট্রান্সমিশন দক্ষতা দুর্বল।
(খ) আবরণীয় গিয়ার জোড়া
এই কৃমি সেট একটি বিশেষ কৃমি আকৃতির যে আংশিকভাবে কৃমি গিয়ার আবৃত ব্যবহার করে দিক থেকে দেখা
ওয়ার্ম গিয়ার অক্ষের।
স্ট্যান্ডার্ড ওয়ার্মের তুলনায় এর বড় সুবিধা হচ্ছে এর লোড ক্যাপাসিটি অনেক বেশি।
যাইহোক, কৃমি গিয়ার ডিজাইন এবং উত্পাদন খুব জটিল।
| পণ্য | ওয়ার্ম গিয়ার এবং ওয়ার্ম শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | ওয়ার্ম গিয়ার |
| উৎপাদন | গিয়ার হবিং |
| দাঁত ঘষতে | √ |
| মডিউল (এম) | কাস্টম |
| দাঁতের সংখ্যা (Z) | কাস্টম |
| চাপ কোণ (α) | কাস্টম |
| লিড এঙ্গেল | কাস্টম |
| দাঁতের নির্ভুলতার গ্রেড | আইএসও ৬ গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | ৫৮-৬২ এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
