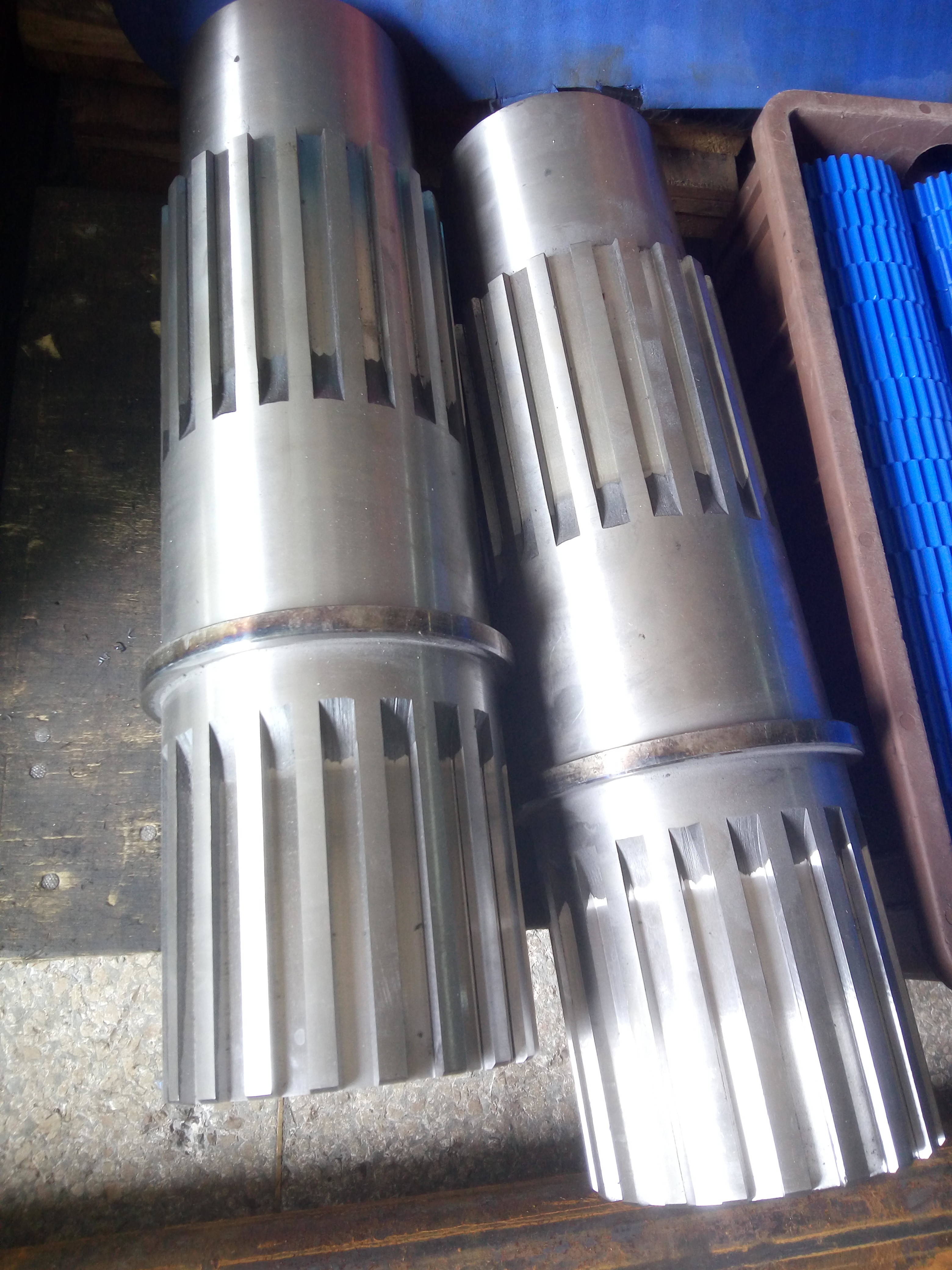

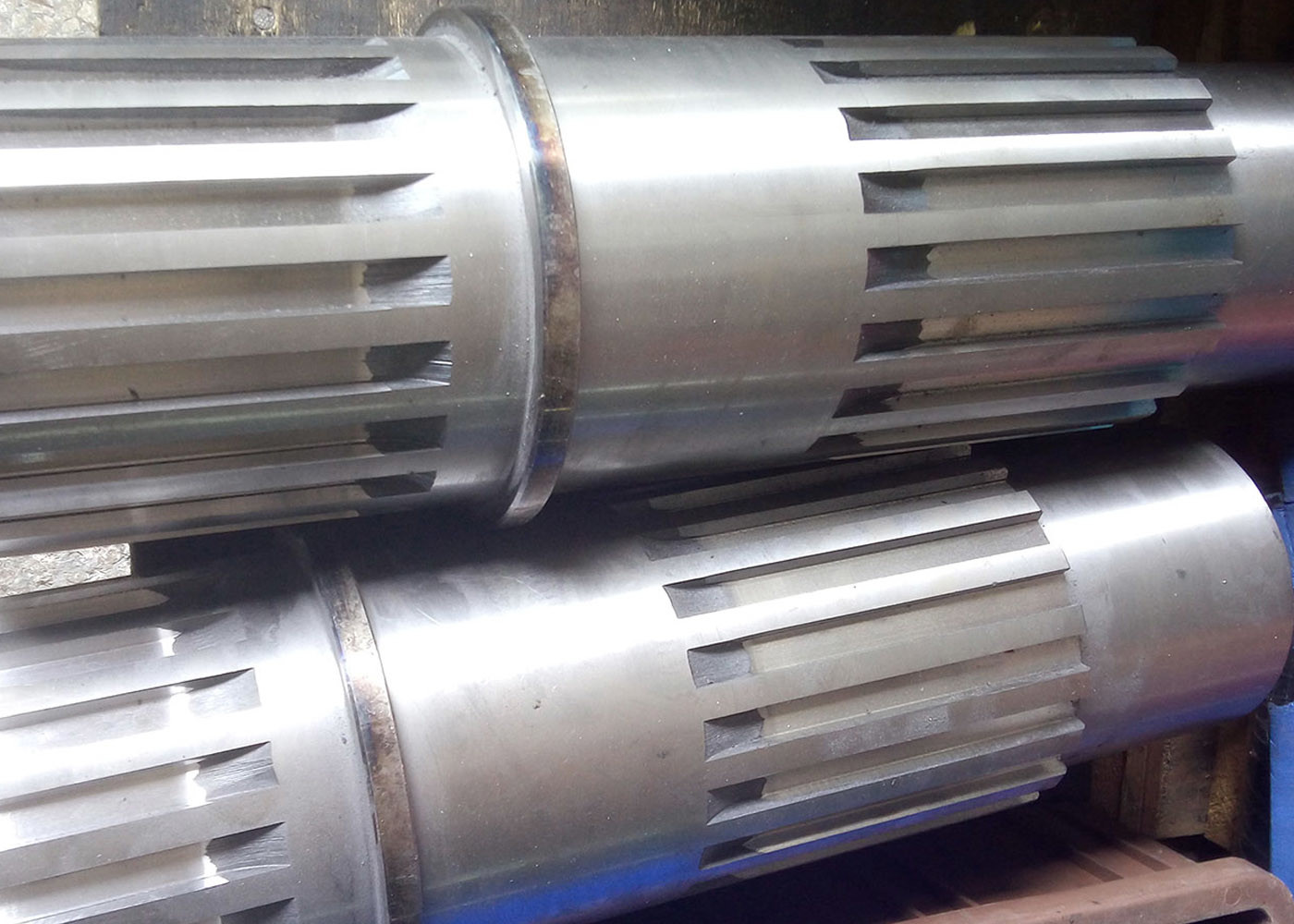

কাস্টমাইজড ট্রান্সমিশন আউটপুট স্প্লাইন গিয়ার খাদ খাদ ইস্পাত 20Cr2Ni4
  • কাস্টমাইজড ট্রান্সমিশন আউটপুট স্প্লাইন গিয়ার খাদ খাদ ইস্পাত 20Cr2Ni4
  • কাস্টমাইজড ট্রান্সমিশন আউটপুট স্প্লাইন গিয়ার খাদ খাদ ইস্পাত 20Cr2Ni4
  • কাস্টমাইজড ট্রান্সমিশন আউটপুট স্প্লাইন গিয়ার খাদ খাদ ইস্পাত 20Cr2Ni4

কাস্টমাইজড ট্রান্সমিশন আউটপুট স্প্লাইন গিয়ার খাদ খাদ ইস্পাত 20Cr2Ni4

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম YIZGEAR
মডেল নম্বার SS220080703
পণ্যের বিবরণ
উত্পাদন প্রক্রিয়া:
স্প্লাইন গ্রাইন্ডিং
কঠোরতা:
58-62 এইচআরসি
রুক্ষতা:
RA1.6
কর্ডি:
32-37 এইচআরসি
মেজর ব্যাস:
150 মিমি
রুট ব্যাস:
137 মিমি
বিশেষভাবে তুলে ধরা:

কাস্টমাইজড ট্রান্সমিশন স্প্লাইন গিয়ার শ্যাফ্ট

,

20Cr2Ni4 ট্রান্সমিশন আউটপুট শ্যাফ্ট

,

20Cr2Ni4 স্প্লাইন গিয়ার শ্যাফ্ট

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
5 টি টুকরা
মূল্য
$150.0/Piece
প্যাকেজিং বিবরণ
প্লাইউড ক্রেট
ডেলিভারি সময়
55 দিন
পরিশোধের শর্ত
এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, ডি/পি
যোগানের ক্ষমতা
1000 টুকরা/মাস
পণ্যের বিবরণ

কাস্টমাইজড অ্যালোয় স্টিল 20Cr2Ni4 স্প্লাইন গ্রাইন্ডিং প্যারালাল স্প্লাইন আউটপুট শ্যাফ্ট

1) স্প্লাইন শ্যাফটের বর্ণনা

স্প্লাইন শ্যাফ্টগুলি একটি যান্ত্রিক বিন্যাসের উপাদান, যা টর্ক প্রেরণের উদ্দেশ্যে তৈরি করা হয়েছে।

একটি স্প্লাইন শ্যাফ্ট একটি মহিলা স্প্লাইনযুক্ত বোরের সাথে মিলিত হয়ে টর্কের সংক্রমণ ঘটায়,

বা অন্য কোনও মিলিত উপাদান যা বাইরের দিকে চলাচলে বাধা দেয়

কনফিগারেশনের লিনিয়ার পথের বাইরে।

2) স্প্লাইন শ্যাফটের বৈশিষ্ট্য

স্প্লাইন এবং গিয়ার উভয়ই টর্ক প্রেরণের উদ্দেশ্যে তৈরি করা হয়েছে এবং উভয়টিতেই বাইরের দাঁত রয়েছে যা

একটি মিলিত উপাদানের সাথে স্থানে লক করে।

স্প্লাইনযুক্ত শ্যাফ্টগুলি গিয়ার থেকে আলাদা কারণ তারা টর্ক স্থানান্তর করতে এক সাথে সমস্ত দাঁত বা খাঁজ ব্যবহার করে।

অন্যদিকে, গিয়ারগুলি টর্ক স্থানান্তর করতে এক সময়ে একটি দাঁত ব্যবহার করে।

3) স্প্লাইন শ্যাফটের প্রকারভেদ

ক) সমান্তরাল কী স্প্লাইন (অভ্যন্তরীণ ও বাহ্যিক)

খ) ইনভোলিউট স্প্লাইন (অভ্যন্তরীণ ও বাহ্যিক)

গ) ক্রাউনড স্প্লাইন (অভ্যন্তরীণ ও বাহ্যিক)

ঘ) সারেশন (অভ্যন্তরীণ ও বাহ্যিক)

পণ্য আয়তক্ষেত্রাকার স্প্লাইন শ্যাফ্ট
কাস্টম তৈরি √
গিয়ার প্রোফাইল প্রকার স্প্লাইন
গিয়ার দাঁত তৈরি স্প্লাইন মিলিং/ স্প্লাইন গ্রাইন্ডিং
গিয়ার দাঁত গ্রাইন্ডিং √
মডিউল (M) কাস্টম
দাঁতের সংখ্যা (Z) কাস্টম
প্রেসার অ্যাঙ্গেল (α) 30°
হেলিক্স অ্যাঙ্গেল (β) কাস্টম
দাঁতের নির্ভুলতা গ্রেড ISO 6-7 গ্রেড
তাপ চিকিত্সা কার্বুরাইজিং
সারফেস কঠোরতা 58-62 HRC



ইস্পাত কোড গ্রেডের তুলনা
চীন/GB ISO ГоСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
