| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | SB2207003 |
| ন্যূনতম চাহিদার পরিমাণ: | ২ সেট |
| মূল্য: | $300/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 62 দিন |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| দিকনির্দেশ: | ডান হাত | সম্মুখভাগের প্রশস্ততা: | 85 মিমি |
|---|---|---|---|
| মডিউল: | 30 | পিচ ব্যাস: | 2610 |
| দাঁতের সংখ্যা: | 87 | উপাদান: | 20CrNi2MoA |
| বিশেষভাবে তুলে ধরা: | গিয়ার গ্রাইন্ডিং স্পাইরাল বেভেল গিয়ারস,গ্লিসন সিস্টেম বেভেল গিয়ারস 30 মডিউল,গ্লিসন সিস্টেম স্পাইরাল বেভেল গিয়ারস |
||
১) স্পাইরাল বেভেল গিয়ারের বৈশিষ্ট্য
স্পাইরাল বেভেল গিয়ার সেট জোড়ায় প্রতিস্থাপন করা উচিত।
বাম এবং ডান উভয় দিকের গিয়ার একসাথে প্রতিস্থাপন করা উচিত।
২) স্পাইরাল বেভেল গিয়ার তৈরি

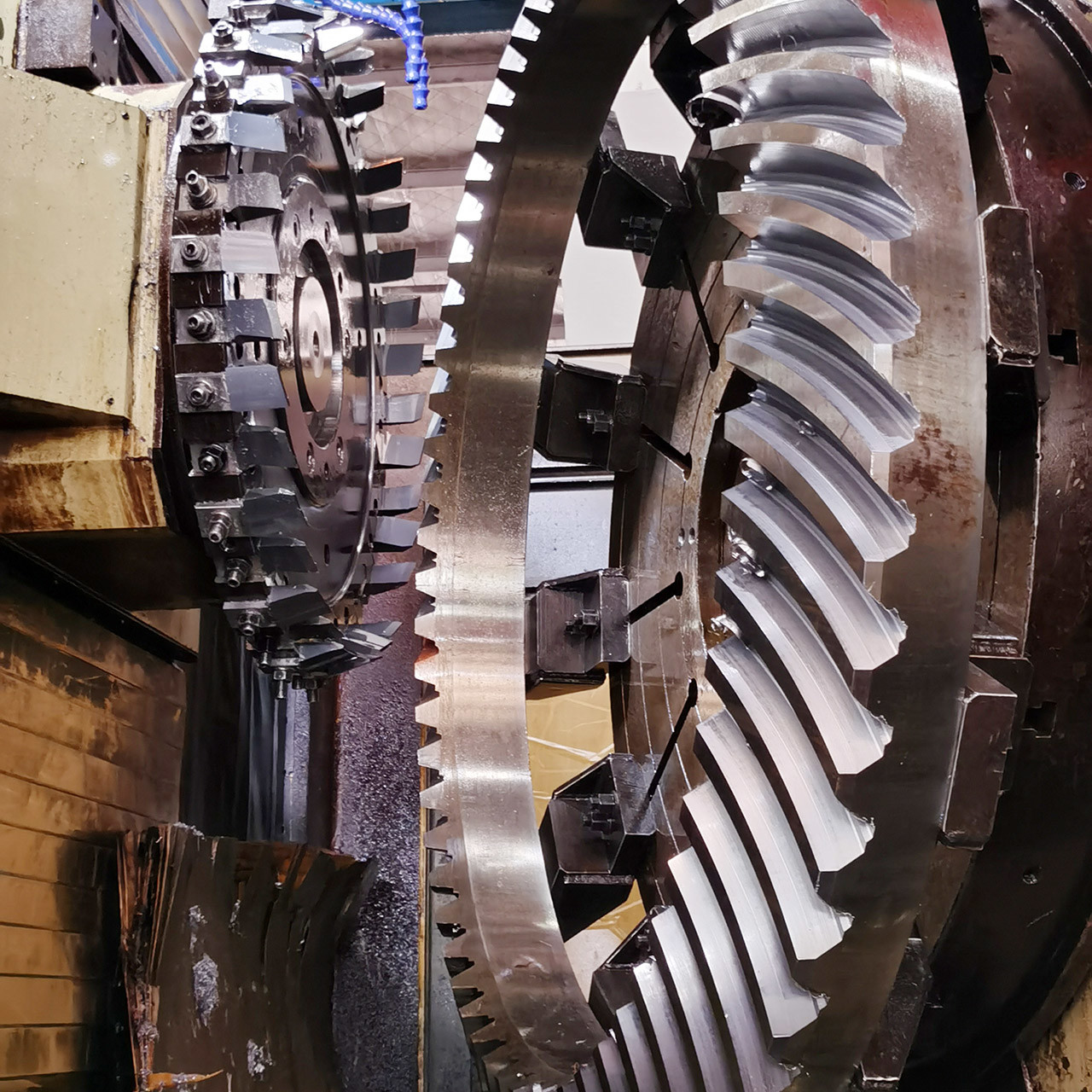

গিয়ার মিলিং এবং গিয়ার গ্রাইন্ডিং দ্বারা তৈরি স্পাইরাল বেভেল গিয়ার।
| পণ্য | অভ্যন্তরীণ স্প্লাইন সহ স্পাইরাল বেভেল গিয়ার |
| কাস্টম তৈরি | √ |
| উপাদান | এসএই ৪৩২০/ ২০সিআরএনআই২এমওএ |
| গিয়ার দাঁত তৈরি | গিয়ার মিলিং ও গিয়ার দাঁত গ্রাইন্ডিং |
| গিয়ার দাঁত গ্রাইন্ডিং | √ |
| মডিউল (এম) | ৩০ |
| দাঁতের সংখ্যা (জেড) | ৮৭ |
| চাপের কোণ (α) | ২০° |
| অগ্রণী কোণ | ৩৫° |
| সঠিকতা গ্রেড | আইএসও ৬ গ্রেড/ এজিএমএ ১১গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | ৫৮-৬২এইচআরসি |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/জিবি | আইএসও | Гост | এএসটিএম | জেআইএস | ডিআইএন |
| ৪৫ | সি45ই4 | ৪৫ | 1045 | এস45সি | সিকে45 |
| 40Cr | 41Cr4 | 40X | 5140 | এসসিআর440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20Хм | 4118 | এসসিএম22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম440 | 42CrMo4 |
| 20CrMnTi | 18XГT | এসএমকে22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | এসএনসিএম220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | এসএনসিএম439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | এসএনসিএম420 | |
উৎপাদন সরঞ্জাম
উৎপাদন প্রক্রিয়া
ফোরজিং মেশিনিং কাটিং
তাপ চিকিত্সা গ্রাইন্ডিং নিরীক্ষণ
