| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | SB2207003 |
| ন্যূনতম চাহিদার পরিমাণ: | ২ সেট |
| মূল্য: | $300/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 62 দিন |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| মোডু: | 4.5 | দিকনির্দেশ: | বাম-হাত |
|---|---|---|---|
| কোণ টিপুন: | 20° | কঠোরতা: | 58-62 HRC |
| তাপ চিকিত্সা: | কার্বারাইজিং | কোয়ালিটি গ্রেড: | আইএসও 6 গ্রেড এজিএমএ 11 গ্রেড |
| বিশেষভাবে তুলে ধরা: | 4.5M গিয়ার গ্রাইন্ডিং স্পাইরাল বেভেল গিয়ারস,SAE 4320 হেলিকাল ট্রান্সমিশন গিয়ারস,SAE 4320 স্পাইরাল বেভেল গিয়ারস |
||

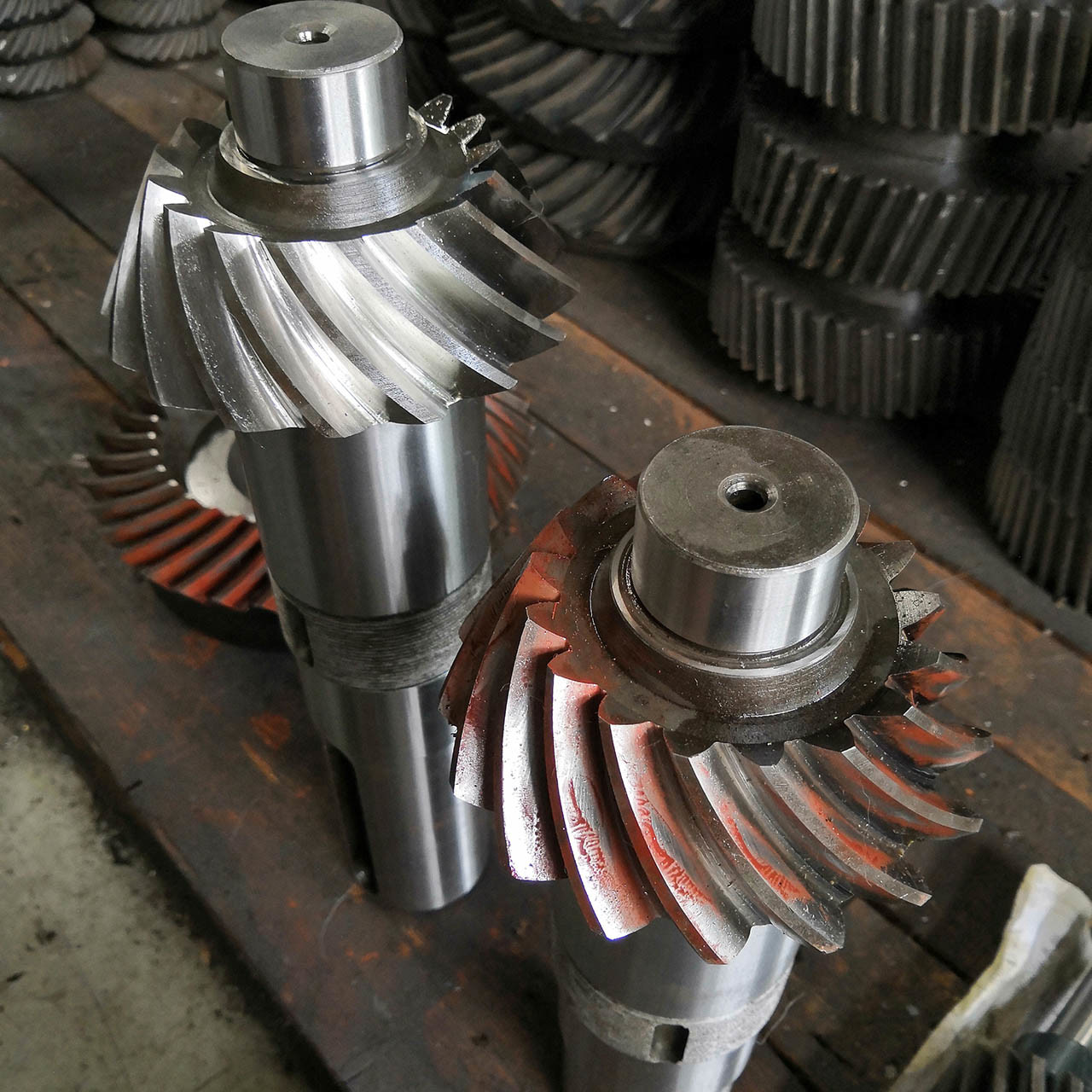

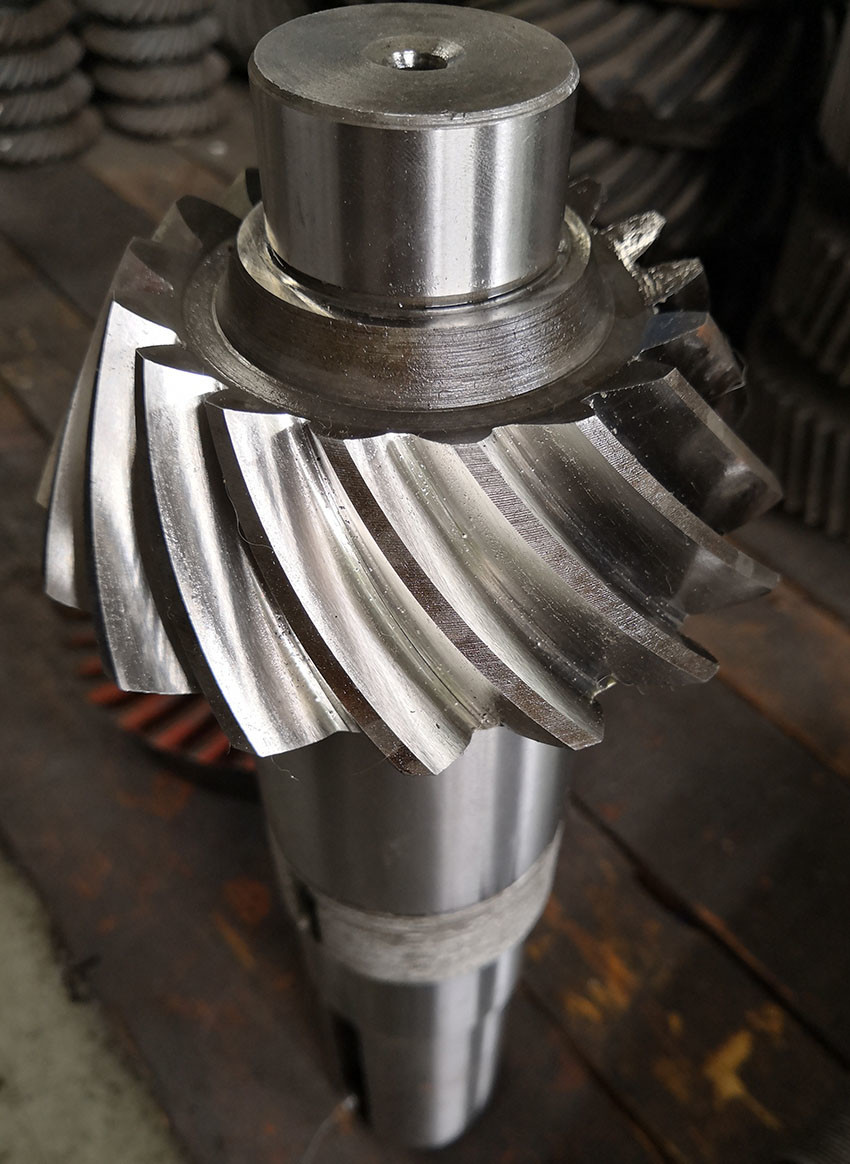

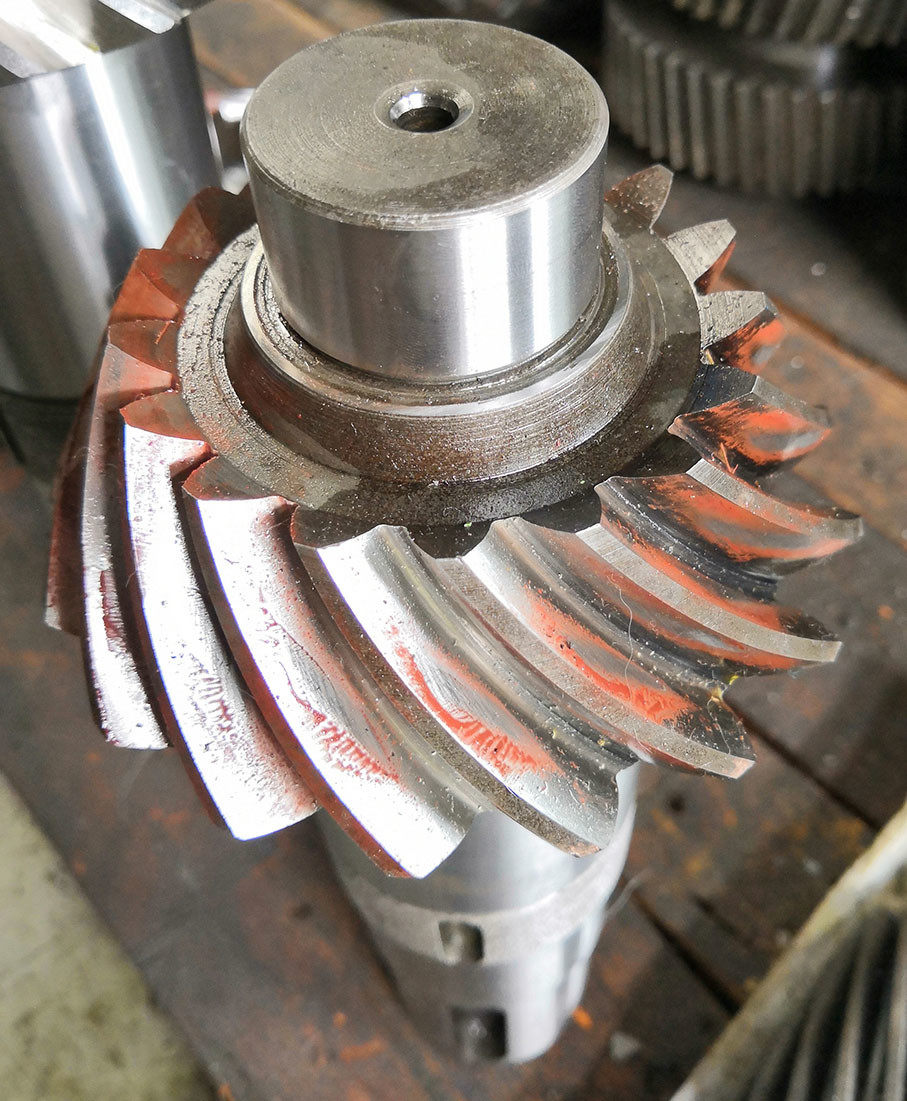

1) স্পাইরাল বেভেল গিয়ার বর্ণনা
স্পাইরাল বেভেল গিয়ার হল একটি বেভেল গিয়ার যা হেলিকাল দাঁতযুক্ত। এর প্রধান অ্যাপ্লিকেশনটি একটি যানবাহনের ডিফারেনশিয়াল।
যেখানে ড্রাইভ শ্যাফ্ট থেকে ড্রাইভের দিকটি 90 ডিগ্রি ঘোরানো উচিত যাতে চাকাগুলি চালিত হয়।
সরল দাঁতযুক্ত প্রচলিত সোজা কাটা বা স্পার কাট গার্ডের তুলনায় কম কম্পন এবং গোলমাল সৃষ্টি করে।
2) স্পাইরাল বেভেল গিয়ার বৈশিষ্ট্য
স্পাইরাল বেভেল গিয়ার সেট জোড়ায় জোড়ায় প্রতিস্থাপন করা উচিত। উভয় বাম হাত এবং ডান হাত গিয়ার করা উচিত
একসাথে প্রতিস্থাপিত।
| পণ্য | অভ্যন্তরীণ স্প্লিন সহ স্পাইরাল বেভেল গিয়ার |
| কাস্টম তৈরি | √ |
| উপাদান | SAE 4320/ 20CrNi2MoA |
| গিয়ার দাঁত উৎপাদন | গিয়ার ফ্রিজিং/গিয়ার গ্রিলিং |
| গিয়ার দাঁত পিষে | √ |
| ডিপি | 4.5 |
| দাঁতের সংখ্যা (Z) | ১৭টি |
| চাপ কোণ (α) | ২০° |
| হেলিক্স কোণ (β) | ৩৫° |
| দাঁতের নির্ভুলতার গ্রেড | আইএসও ৬ গ্রেড/এজিএমএ ১১ গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | ৫৮-৬২ এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
