| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | SB220722002 |
| ন্যূনতম চাহিদার পরিমাণ: | 5 পিসি |
| মূল্য: | $700/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 60 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | 700 পিস/মাস |
| মডিউল: | 14.111 | খাদ কোণ: | 90° |
|---|---|---|---|
| উপাদান: | 20CrNi2MoA | গিয়ার দাঁত নম্বর: | 36 এবং 48 টি |
| প্রোফাইলের ধরন: | গ্লিসন | তাপ চিকিত্সা: | কার্বারাইজিং |
| বিশেষভাবে তুলে ধরা: | অটোমোবাইলের জন্য সর্পিল বেভেল গিয়ার,14.111 মডিউল গ্লিসন বেভেল গিয়ার,অটোমোবাইলের জন্য গ্লিসন বেভেল গিয়ার |
||

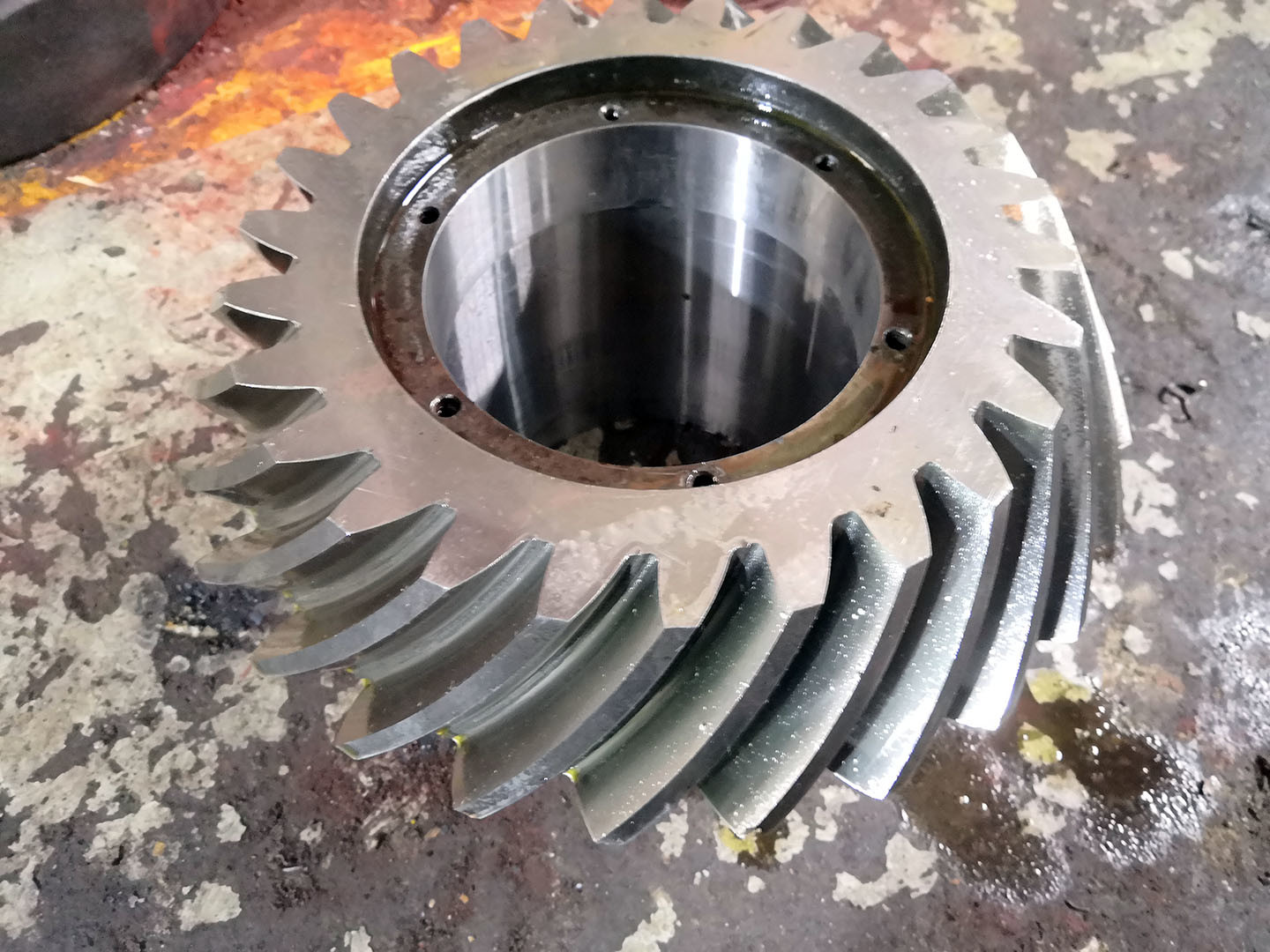

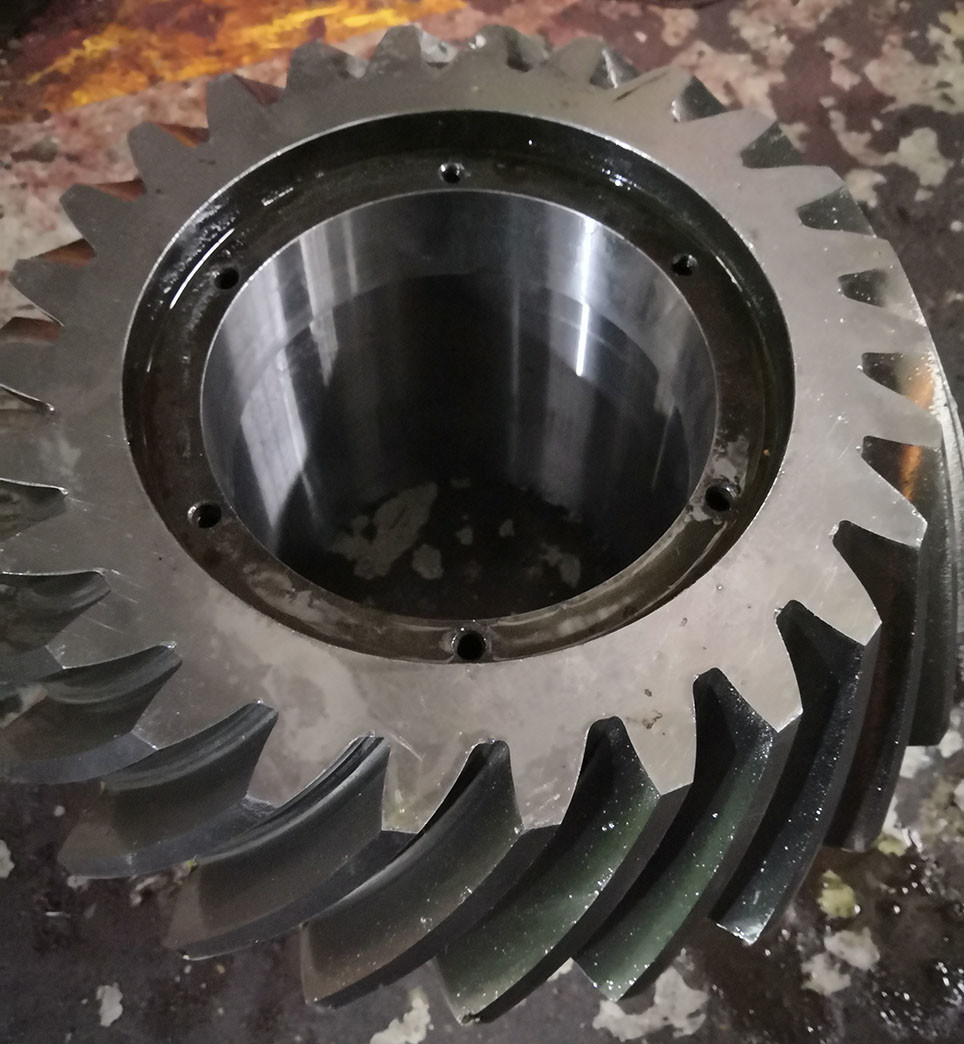

14.111 মডিউল গ্লিসন টাইপ গিয়ার গ্রিডিং সর্পিল বেভেল গিয়ার সেট
1) সর্পিল বেভেল গিয়ারের বিবরণ
সর্পিল বেভেল গিয়ার একটি বেভেল গিয়ার যা সর্পিল দাঁতগুলির হেলিকাল কোণ সহ।
ধীরে ধীরে ব্যস্ততা এবং বৃহত্তর যোগাযোগের পৃষ্ঠ সরবরাহ করতে বাঁকানো, অলিক দাঁত সহ বেভেল গিয়ার।
2) সর্পিল বেভেল গিয়ারের বৈশিষ্ট্য
ক) উচ্চতর যোগাযোগের অনুপাত সহ, উচ্চতর শক্তি এবং স্থায়িত্ব সমতুল্য সোজা বেভেল গিয়ারের সাথে তুলনা করে।
খ) উচ্চ হ্রাস অনুপাতের অনুমতি দেয়।
গ) হ্রাস গিয়ার শব্দের সাথে সংক্রমণের আরও ভাল দক্ষতার সাথে।
3) সর্পিল বেভেল গিয়ারের অ্যাপ্লিকেশন
অটোমোবাইলস, ট্রাক্টর, যানবাহন, জাহাজের জন্য চূড়ান্ত হ্রাস গিয়ারিং।
উচ্চ-গতির, ভারী লোড ড্রাইভের জন্য উপযুক্ত।
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইল প্রকার | গ্লিসন |
| উত্পাদন প্রক্রিয়াজাতকরণ | গিয়ার মিলিং |
| গিয়ার দাঁত নাকাল | √ |
| মডিউল (এম) | 14.111 |
| গিয়ার দাঁত নম্বর (জেড) | 36 এবং 48 টি |
| চাপ কোণ (α) | 20 ° |
| হেলিক্স কোণ (β) | 35 ° |
| ওয়ার্কিং কোণ/শ্যাফ্ট কোণ | 90 ° |
| উপাদান | 20crni2moa |
| তাপ চিকিত্সা | কার্বুরাইজিং/সিমেন্ট শোধন |
| পৃষ্ঠের কঠোরতা | 58-62 এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/জিবি | আইএসও | Οοст | Astm | জিস | দিন |
| 45 | C45E4 | 45 | 1045 | এস 45 সি | সিকে 45 |
| 40 সিআর | 41cr4 | 40x | 5140 | Scr440 | 41cr4 |
| 20crmo | 18crmo4 | 20х। | 4118 | এসসিএম 22 | 25crmo4 |
| 42 সিআরএমও | 42 সিআরএমও 4 | 38xm | 4140 | এসসিএম 440 | 42 সিআরএমও 4 |
| 20crmnti | 18xгt | এসএমকে 22 | |||
| 20cr2ni4 | 20x2H4A | ||||
| 20ক্রনিমো | 20ক্রনিমো 2 | 20xhm | 8720 | SNCM220 | 21nicrmo2 |
| 40ক্রনিমোয়া | 40xh2ma/ 40xhma |
4340 | SNCM439 | 40nicrmo6/ 36nicrmo4 |
|
| 20crni2mo | 20nicrmo7 | 20xh2ma | 4320 | SNCM420 | |
উত্পাদন সরঞ্জাম
উত্পাদন প্রক্রিয়া
ফোরজিং মেশিনিং কাটা
তাপ চিকিত্সা গ্রাইন্ডিং পরিদর্শন
