| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | DB22083002 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
| মূল্য: | $600/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 75 দিন |
| পরিশোধের শর্ত: | এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 100 টুকরা/মাস |
| উপাদান: | SAE 4340 | প্রোফাইলের ধরন: | ডাবল হেলিকাল গিয়ার |
|---|---|---|---|
| তাপ চিকিত্সা: | শমন এবং টেম্পারিং | কঠোরতা: | 260 HB |
| উত্পাদন পদ্ধতি: | গিয়ার হবিং | মডিউল: | 8 |
| বিশেষভাবে তুলে ধরা: | SAE 4340 ডাবল হেলিকাল গিয়ার শ্যাফট,8 মডিউল হেলিকাল পিনিয়ন শ্যাফট,SAE 4340 স্টিল হেলিকাল পিনিয়ন শ্যাফট |
||

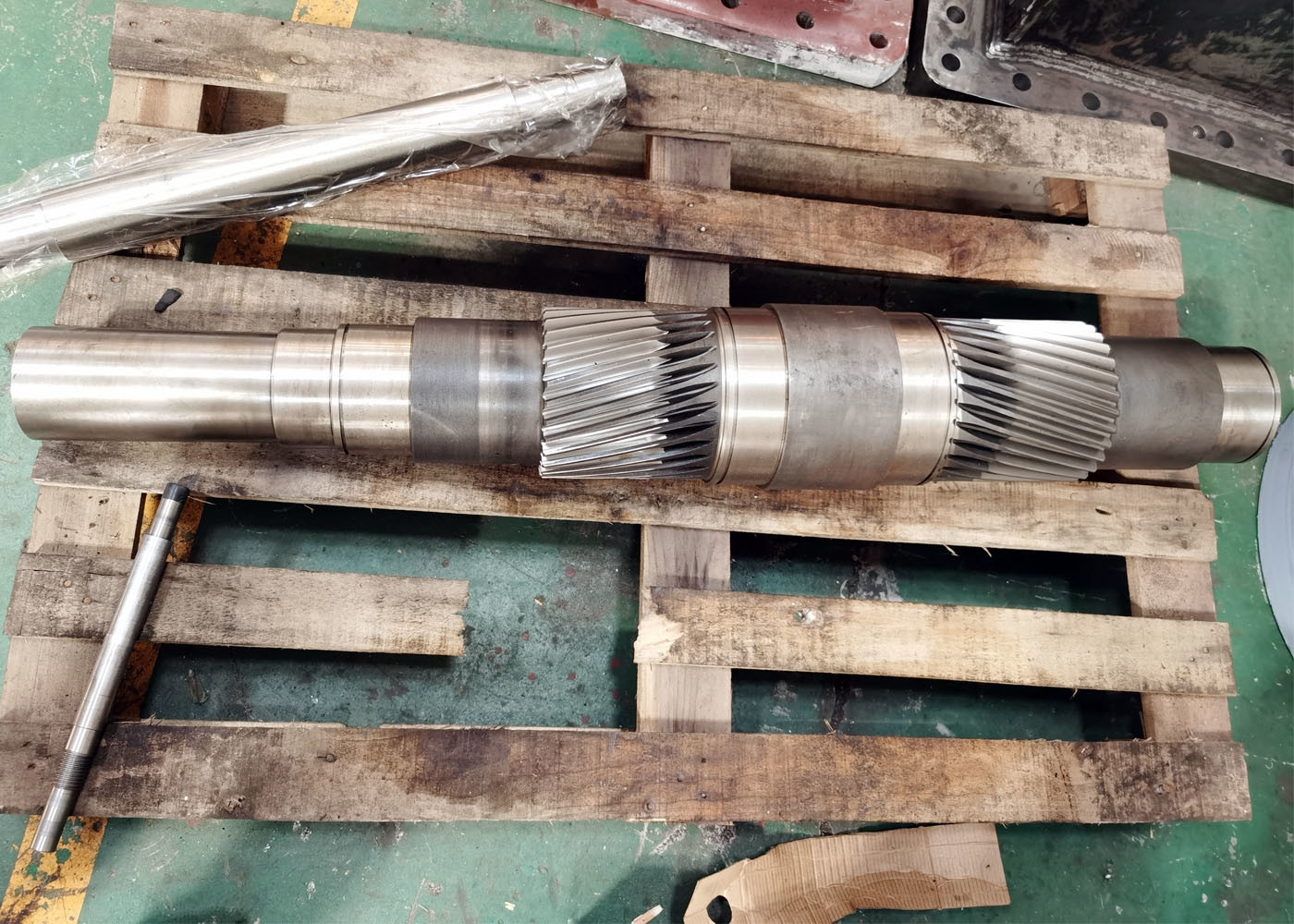

ভারী দায়িত্ব অ্যাপ্লিকেশনের জন্য স্টিল SAE 4340 স্টিল ডাবল হেলিকাল গিয়ার শ্যাফ্ট
১) ডাবল হেলিক্স গারনেজ অ্যাপ্লিকেশন
ডাবল-হেলিস গিয়ারগুলি উচ্চ-শক্তির ট্রান্সমিশন প্রয়োজনীয়তার জন্য উপযুক্ত, যেমন ক্রেন, সামুদ্রিক ট্রান্সমিশন বা টারবাইন।
২) ডাবল হেলিক্স গিয়ারের বৈশিষ্ট্য
(a) দুইটি হেলিকোলিকাল গিয়ার সুনির্দিষ্টভাবে সারিবদ্ধ হতে হবে, অন্যথায়,
চাপের শক্তি সঠিকভাবে ভারসাম্যহীন হবে না এবং এর ফলস্বরূপ একটি প্রতিকূল কম্পন হবে।
(খ) ডাবল-হেলিস গিয়ারগুলি সহজ হেলিকোলিক গিয়ারগুলির তুলনায় আরও বেশি দক্ষতা সরবরাহ করতে পারে।
| পণ্য | ডাবল হেলিক্যাল গিয়ার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইলের ধরন | সিলিন্ড্রিকাল গিয়ার |
| উৎপাদন | গিয়ার হবিং |
| দাঁত ঘষতে | √ |
| মডিউল (এম) | কাস্টম তৈরি |
| দাঁতের সংখ্যা (Z) | 26 |
| চাপ কোণ (α) | ২০° |
| লিড এঙ্গেল | ২৫° |
| দাঁতের নির্ভুলতার গ্রেড | আইএসও ৮-৯ গ্রেড |
| তাপ চিকিত্সা | নিষ্পেষণ ও টেম্পারিং |
| পৃষ্ঠের কঠোরতা | ২৬০-৩০০এইচবি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
