| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| ন্যূনতম চাহিদার পরিমাণ: | ২টি সেট |
| মূল্য: | 300＄ |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | ৬০ দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| উৎপাদন: | গিয়ার নাকাল | সঠিকতা: | ISO 6 |
|---|---|---|---|
| প্রোফাইলের ধরন: | গ্লিসন | মোডু: | 16 |
| চাপ কোণ: | 20° | কোয়ালিটি গ্রেড: | ISO 6-7 |
| বিশেষভাবে তুলে ধরা: | উচ্চ স্থায়িত্ব স্পাইরাল বেভেল গিয়ার,কার্বুরাইজড স্পাইরাল বেভেল গিয়ার,58 এইচআরসি স্পাইরাল বেভেল গিয়ার |
||
১) সর্পিল বেভেল গিয়ার-এর বৈশিষ্ট্য
ক) এটি প্রধানত পাওয়ার ট্রান্সমিশনের জন্য ব্যবহৃত হয় যেখানে দুটি শ্যাফ্ট ছেদ করে (সাধারণত 90° এ), যেমন একটি গাড়ির পিছনের এক্সেল এবং শিল্প গিয়ারবক্স।
খ) এটি উচ্চ নির্ভরযোগ্যতা এবং কম শব্দ প্রয়োজন এমন পরিস্থিতিতে ব্যতিক্রমীভাবে ভালো কাজ করে।
২) সর্পিল বেভেল গিয়ার-এর সুবিধা
ক) বিস্তৃত প্রয়োগযোগ্যতা: অটোমোবাইল, বিমান চলাচল, জাহাজ এবং মেশিন টুলস-এর মতো একাধিক শিল্পকে কভার করে।
খ) উচ্চ-দক্ষতা সম্পন্ন পাওয়ার ট্রান্সমিশন: স্পার বেভেল গিয়ার-এর তুলনায়, এটির ঘর্ষণ ক্ষতি কম এবং উচ্চতর ট্রান্সমিশন দক্ষতা রয়েছে (98% এর বেশি পর্যন্ত)।
| পণ্য | সর্পিল বেভেল গিয়ার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইল প্রকার | গ্লিসন |
| উৎপাদন | গিয়ার মিলিং ও গিয়ার দাঁত গ্রাইন্ডিং |
| দাঁত গ্রাইন্ডিং | √ |
| মডিউল (M) | 16 |
| দাঁতের সংখ্যা (Z) | 32 |
| প্রেসার অ্যাঙ্গেল (α) | 20° |
| লিড অ্যাঙ্গেল | 15° |
| সঠিকতা গ্রেড | ISO 6 গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| সারফেস কঠোরতা | 58-62HRC |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
উৎপাদন সরঞ্জাম
উৎপাদন প্রক্রিয়া
ফোরজিং মেশিনিং কাটিং

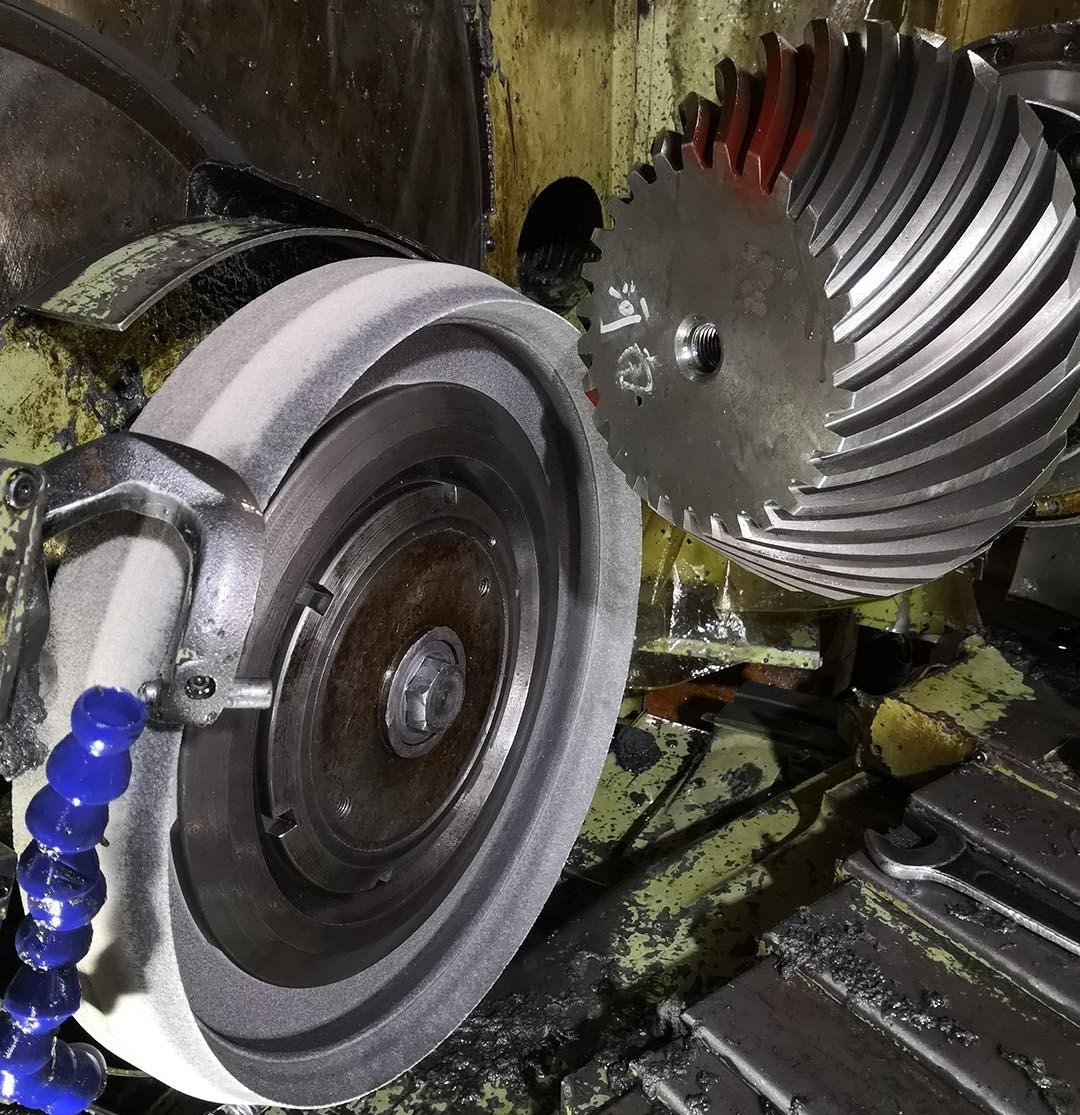

তাপ চিকিত্সা গ্রাইন্ডিং পরিদর্শন
