| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| ন্যূনতম চাহিদার পরিমাণ: | 20 সেট |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | ৬০ দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| প্রস্থ: | 200 মিমি | দাঁতের সংখ্যা: | 14 |
|---|---|---|---|
| উপাদান: | ইস্পাত | তৈরির পদ্ধতি: | গিয়ার নাকাল |
| কোয়ালিটি গ্রেড: | ISO 6 গ্রেড | কঠোরতা: | HRC 58-62 |
| বিশেষভাবে তুলে ধরা: | ডাবল সাইডেড স্পাইরাল বেভেল গিয়ার,হাইপারবলিক সারফেস ডিজাইন স্পাইরাল বেভেল গিয়ার |
||

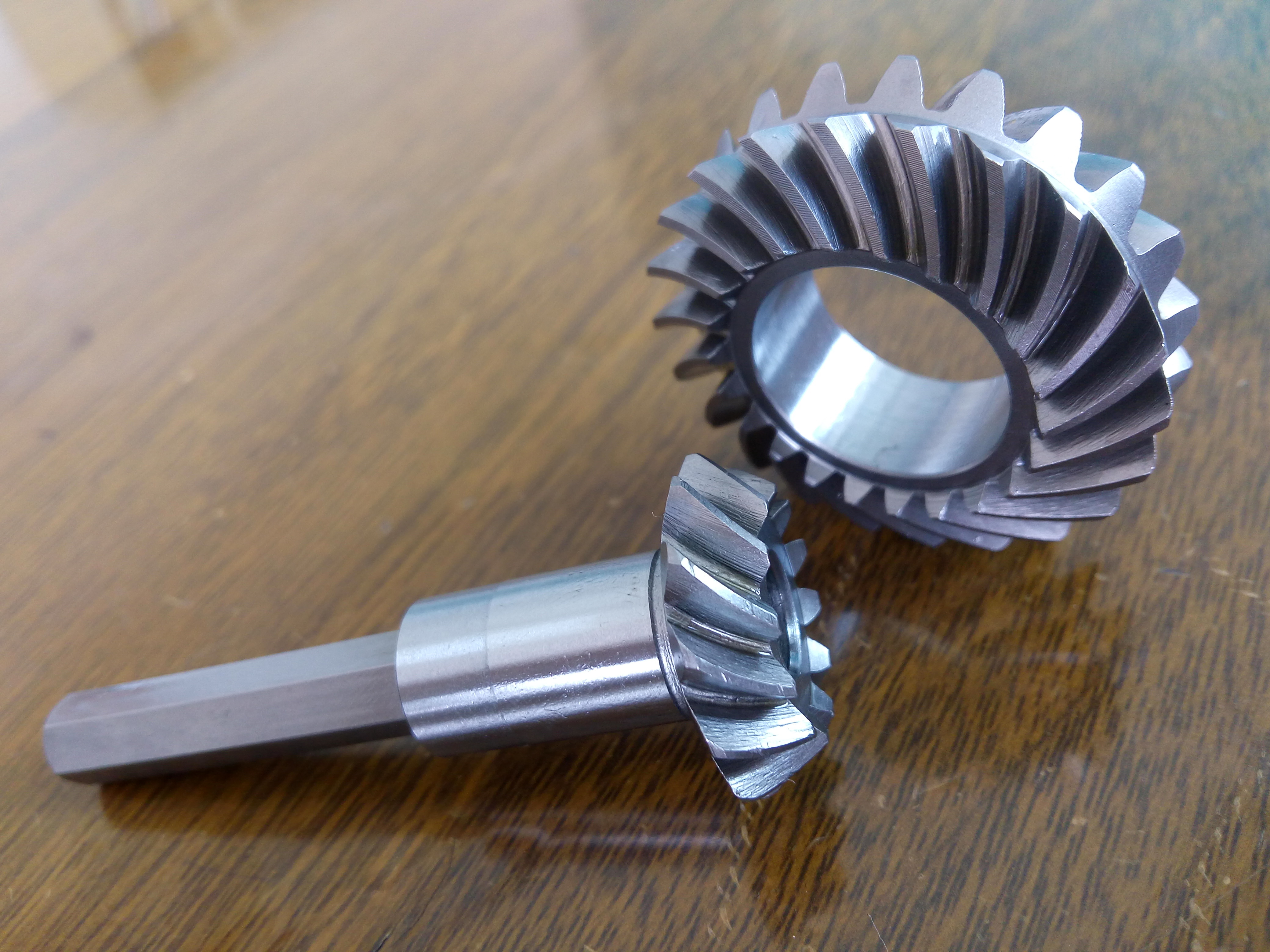

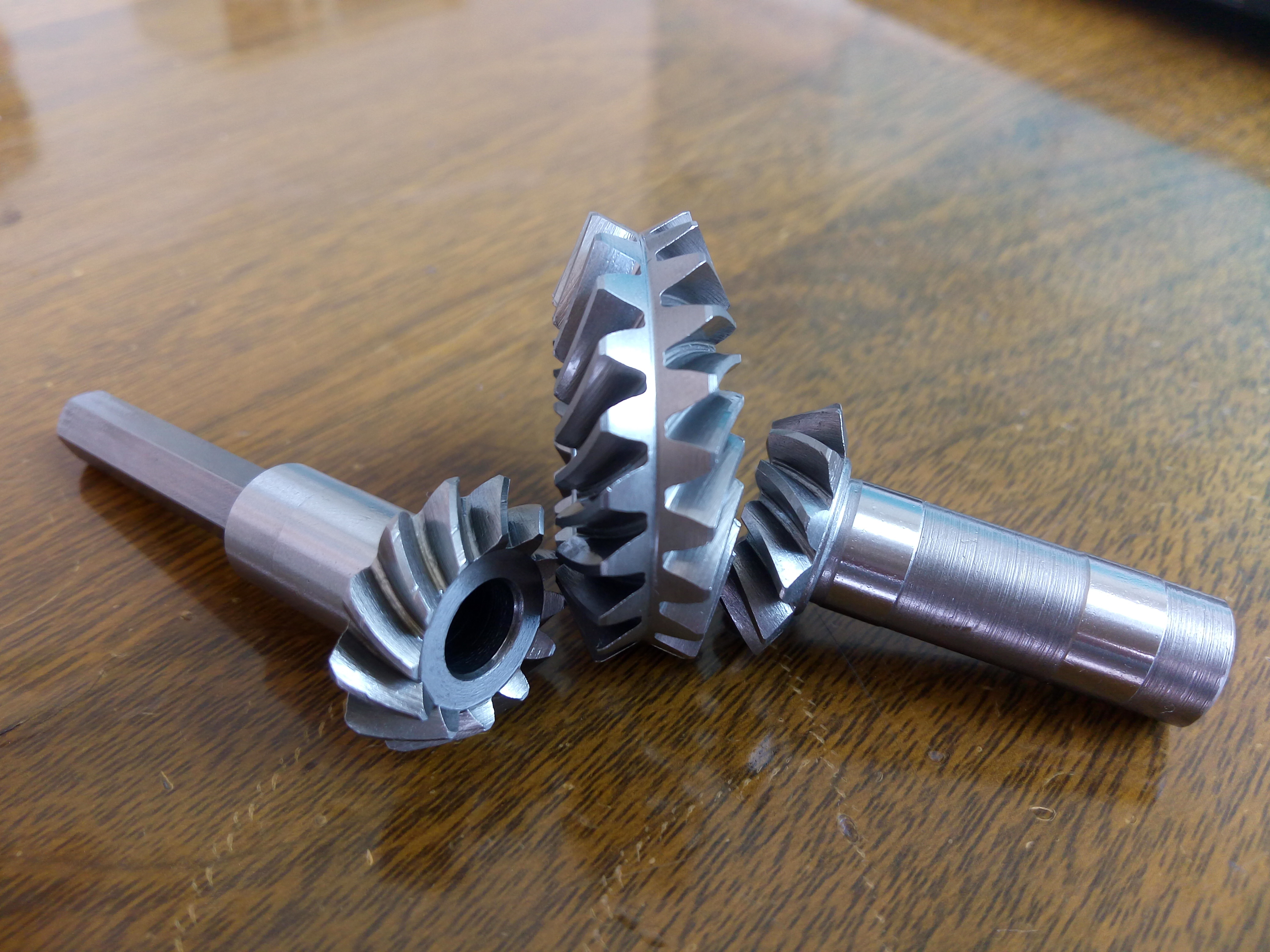

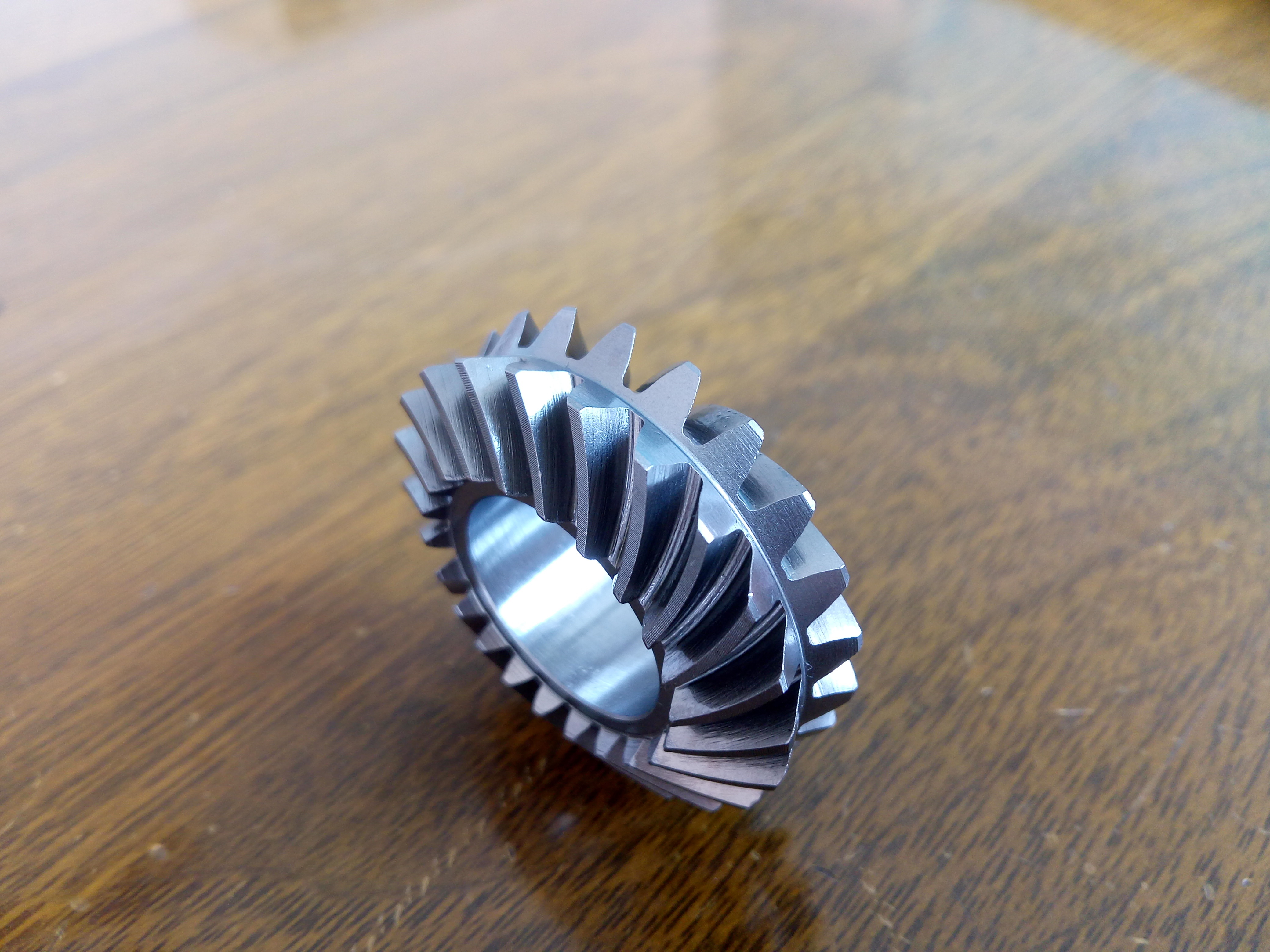

1) ডাবল-পার্শ্বযুক্ত সর্পিল বেভেল গিয়ারের বিবরণ
ডাবল-পার্শ্বযুক্ত সর্পিল বেভেল গিয়ার একটি বিশেষ সর্পিল বেভেল গিয়ার টাইপ, যা সর্পিল বেভেল গিয়ার এবং কৃমি সেটগুলির বৈশিষ্ট্য রয়েছে।
ডাবল-পার্শ্বযুক্ত সর্পিল বেভেল গিয়ারগুলি এমন অনুষ্ঠানে ব্যাপকভাবে প্রয়োগ করা হয় যেখানে উচ্চ টর্ক এবং উচ্চ নির্ভুলতা সংক্রমণ প্রয়োজন।
2) ডাবল-পার্শ্বযুক্ত সর্পিল বেভেল গিয়ারের বৈশিষ্ট্যগুলি
ক) হাইপারবোলিক পৃষ্ঠের নকশা: গিয়ার শ্যাফ্টগুলি শারীরিকভাবে ছেদ না করা হলেও স্থানিকভাবে ছেদকারী কনফিগারেশনে সাজানো হয়। এই নকশাটি গিয়ারগুলির যোগাযোগের অনুপাতকে বাড়িয়ে তোলে, তাদের লোড-ভারবহন ক্ষমতা বাড়ায় এবং সংক্রমণ মসৃণতা উন্নত করে, যার ফলে আরও দক্ষ এবং নির্ভরযোগ্য যান্ত্রিক কর্মক্ষমতা অবদান রাখে।
খ) সর্পিল দাঁত প্রোফাইল: দাঁত পৃষ্ঠ একটি সর্পিল পদ্ধতিতে বিতরণ করা হয়। অপারেশন চলাকালীন, গিয়ার প্রগতিশীল যোগাযোগ অর্জন করতে পারে, কার্যকরভাবে প্রভাব শক্তি এবং শব্দের মাত্রা হ্রাস করে। এটি উচ্চ-গতির সংক্রমণ ডিভাইসের জন্য বিশেষভাবে উপযুক্ত।
গ) ডাবল-পার্শ্বযুক্ত জাল: উভয় পক্ষের একই সাথে ছোট গিয়ারের দাঁত পৃষ্ঠ এবং বড় গিয়ার জাল, সংক্রমণ প্রক্রিয়া চলাকালীন লোড ভারসাম্য এবং সামগ্রিক দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।
| পণ্য | দ্বৈত-পার্শ্বযুক্ত সর্পিল বেভেল গিয়ার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইল প্রকার | গ্লিসন |
| উত্পাদন | গিয়ার মিলিং এবং গিয়ার দাঁত গ্রাইন্ডিং |
| দাঁত নাকাল | √ |
| মডিউল (এম) | 16 |
| দাঁত সংখ্যা (জেড) | 14 |
| চাপ কোণ (α) | 20 ° |
| সীসা কোণ | 15 ° |
| নির্ভুলতা গ্রেড | আইএসও 6 গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | 58-62 এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/জিবি | আইএসও | Οοст | Astm | জিস | দিন |
| 45 | C45E4 | 45 | 1045 | এস 45 সি | সিকে 45 |
| 40 সিআর | 41cr4 | 40x | 5140 | Scr440 | 41cr4 |
| 20crmo | 18crmo4 | 20х। | 4118 | এসসিএম 22 | 25crmo4 |
| 42 সিআরএমও | 42 সিআরএমও 4 | 38xm | 4140 | এসসিএম 440 | 42 সিআরএমও 4 |
| 20crmnti | 18xгt | এসএমকে 22 | |||
| 20cr2ni4 | 20x2H4A | ||||
| 20ক্রনিমো | 20ক্রনিমো 2 | 20xhm | 8720 | SNCM220 | 21nicrmo2 |
| 40ক্রনিমোয়া | 40xh2ma/ 40xhma |
4340 | SNCM439 | 40nicrmo6/ 36nicrmo4 |
|
| 20crni2mo | 20nicrmo7 | 20xh2ma | 4320 | SNCM420 | |
উত্পাদন সরঞ্জাম
উত্পাদন প্রক্রিয়া
ফোরজিং মেশিনিং কাটা
তাপ চিকিত্সা গ্রাইন্ডিং পরিদর্শন
