| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YZGEAR |
| সাক্ষ্যদান: | QC |
| মডেল নম্বার: | BG23102501 |
| ন্যূনতম চাহিদার পরিমাণ: | ১ সেট |
| মূল্য: | $1300.0/Set |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 55 দিন |
| পরিশোধের শর্ত: | এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 200 সেট/মাস |
| প্রয়োগ: | শঙ্কু পেষণকারী | উপাদান: | খাদ ইস্পাত Forging |
|---|---|---|---|
| ডিপি: | 1.75 | খাদ কোণ: | 90° |
| কঠোরতা: | 50-55 HRC | কোয়ালিটি গ্রেড: | ISO 8 গ্রেড |
| বিশেষভাবে তুলে ধরা: | বড় আকারের সোজা বেভেল গিয়ার,এআইএসআই ৪১৪০ সোজা বেভেল পিনিয়ন,42CrMo স্টিলের সোজা বেভেল পিনিয়ন |
||

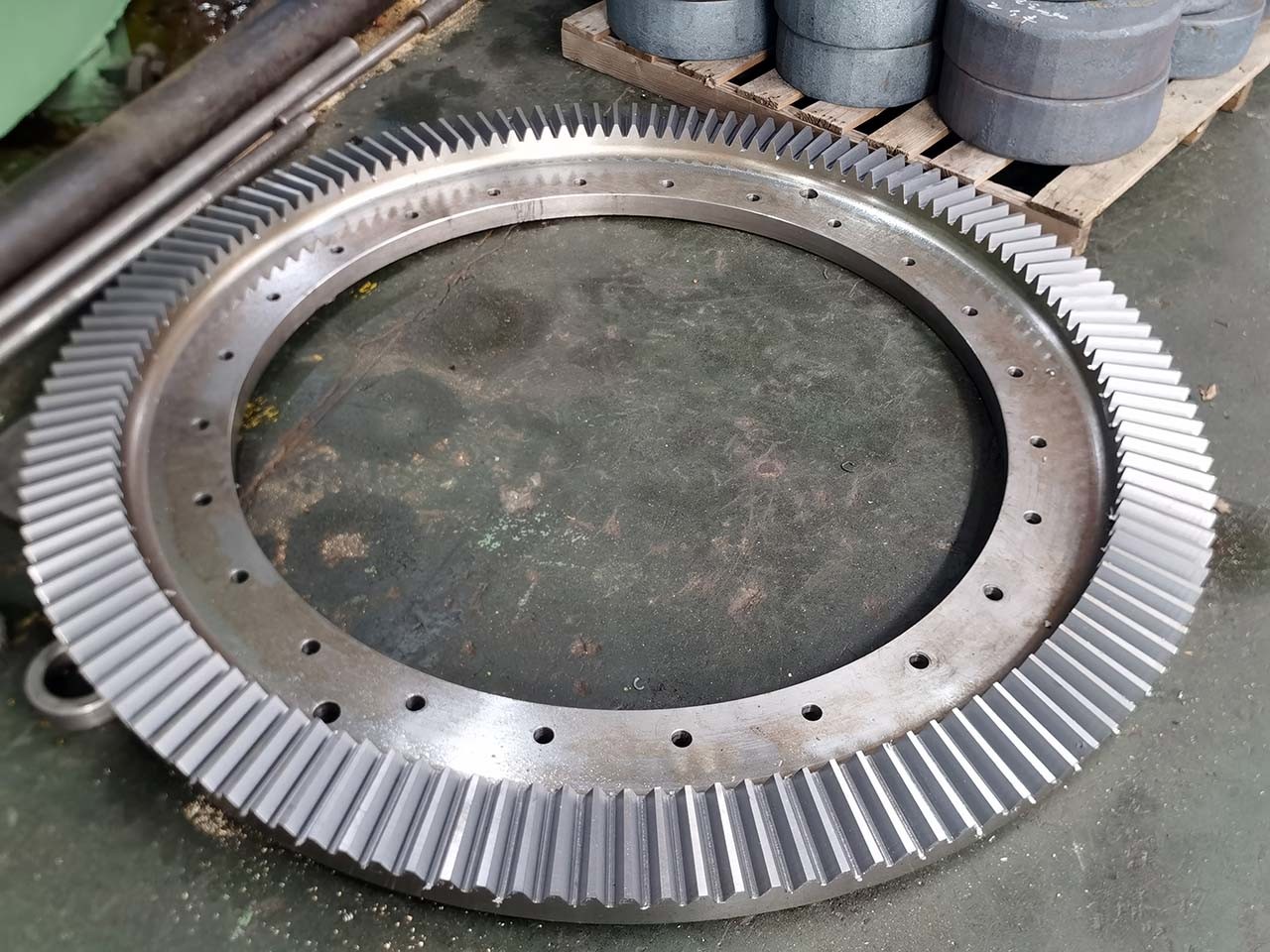

বড় আকারের স্ট্রেইট বেভেল গিয়ার AISI 4140 স্টীল দিয়ে
স্ট্রেইট বেভেল গিয়ার এক ধরনের বেভেল গিয়ার যা সোজা দাঁতের সাথে শঙ্কু আকৃতির গিয়ার নিয়ে গঠিত।
এগুলি একটি নির্দিষ্ট কোণে, সাধারণত ৯০ ডিগ্রিতে ছেদ হওয়া শ্যাফ্টগুলির মধ্যে শক্তি এবং গতি প্রেরণে ব্যবহৃত হয়।
সোজা বেভেল গিয়ারগুলি বিভিন্ন অ্যাপ্লিকেশন যেমন অটোমোটিভ ডিফারেনশিয়াল, পাওয়ার টুলস,
কৃষি যন্ত্রপাতি এবং শিল্প সরঞ্জাম।
এখানে সোজা বেভেল গিয়ার সম্পর্কে কিছু মূল পয়েন্ট আছেঃ
দাঁত কনফিগারেশনঃ সোজা bevel গিয়ার সরল দাঁত আছে যে গিয়ার এর অক্ষের সাথে intersect।
দাঁতগুলি গিয়ারটির মুখের উপর লম্বভাবে কাটা হয় এবং জেনারেটর শঙ্কুর সমান্তরাল হয়, যার ফলে একটি সহজ দাঁত প্রোফাইল তৈরি হয়।
এই নকশা দক্ষ শক্তি সংক্রমণ এবং উত্পাদন সহজতর জন্য অনুমতি দেয়।
৯০ ডিগ্রি শ্যাফ্ট অ্যাঙ্গেলঃ স্ট্রেইট বেভেল গিয়ার সাধারণত ব্যবহার করা হয় যখন intersecting shafts need to transmit power and motion at a 90-degree angle.
তারা বিশেষ করে ডান-কোণ ড্রাইভ এবং অ্যাপ্লিকেশন যেখানে একটি দিক পরিবর্তন প্রয়োজন জন্য উপযুক্ত।
| পণ্য | স্ট্রেইট বেভেল গিয়ার |
| কাস্টম তৈরি | √ |
| শ্যাফ্ট এঙ্গেল | ৯০° |
| গিয়ার দাঁত উৎপাদন | গিয়ার শেপিং |
| গিয়ার দাঁত পিষে | |
| মডিউল (এম) | 14.5 |
| দাঁতের সংখ্যা (Z) | ২৬/৬০ |
| চাপ কোণ (α) | ২০° |
| দাঁতের নির্ভুলতার গ্রেড | আইএসও ৮-৯ গ্রেড |
| তাপ চিকিত্সা | ইন্ডাকশন হার্ডেন/কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | পিনিয়ন ৫৮-৬২ এইচআরসি/গিয়ার ৫০-৫৫ এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
