| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | SB22112701 |
| ন্যূনতম চাহিদার পরিমাণ: | ২ সেট |
| মূল্য: | $270/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 62 দিন |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| চাপ কোণ: | 20° | খাদ কোণ: | 90° |
|---|---|---|---|
| হেলিক্স কোণ: | 35° | উপাদান: | 17CrNiMo6 |
| সম্মুখভাগের প্রশস্ততা: | 70 | প্রোফাই টাইপ: | গ্লিসন |
| বিশেষভাবে তুলে ধরা: | ট্রান্সমিশন গিয়ার বেভেল গিয়ার সেট,স্টিল স্পাইরাল গিয়ার দাঁত নাকাল,17CrNiMo6 স্পাইরাল বেভেল গিয়ার |
||

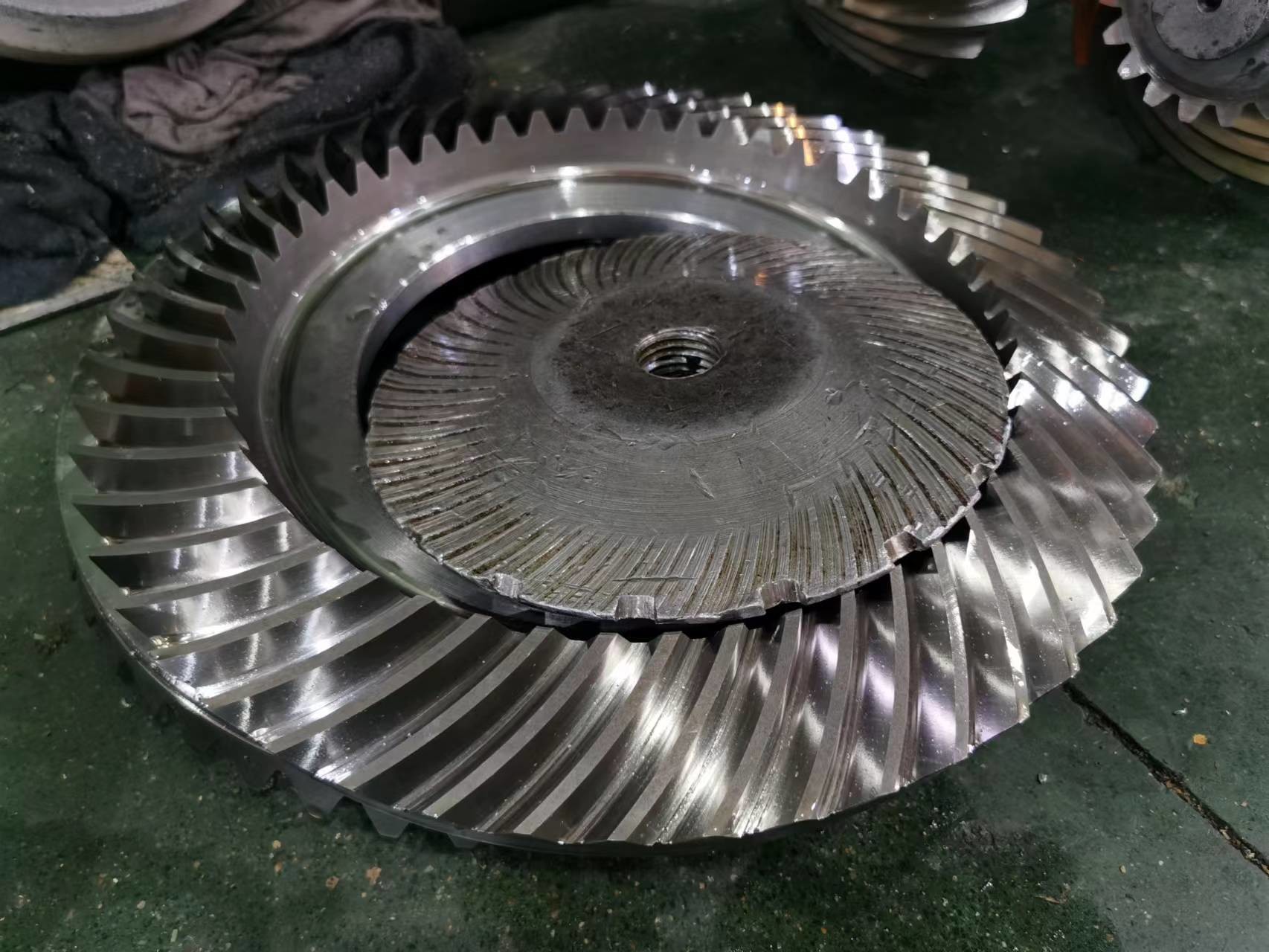

1) স্পাইরাল বেভেল গিয়ারগুলির উৎপাদন বর্ণনা
মডিউল গ্লিসন: 0.8 থেকে 30
প্রকার: গ্লিসন এবং ক্লিঙ্গেলবার্গ প্রকার, গ্লিসন প্রকার পছন্দ করুন
সর্বোচ্চ গিয়ার ব্যাস: 2000 মিমি
সর্বোচ্চ পিনিয়ন শ্যাফ্ট ব্যাস: 200 মিমি
গ্লিসন পদ্ধতির উপর ভিত্তি করে নিজস্ব প্রস্তুতি এবং সংক্ষিপ্তসার গণনা
অবশ্যই অ্যাসেম্বলি দূরত্ব প্রদান করা ভাল।
গ্লিসন পরীক্ষার মেশিনে যোগাযোগের পরিসরের পরীক্ষা
তাপ চিকিত্সার পরে সমাপ্তি গিয়ার গ্রাইন্ডিং।
| পণ্য | স্পাইরাল বেভেল গিয়ার সেট |
| কাস্টম তৈরি | √ |
| উপাদান | 17CrNiMo6 |
| গিয়ার দাঁত উত্পাদন | গিয়ার মিলিং |
| গিয়ার দাঁত গ্রাইন্ডিং | √ |
| ডিপি | 5 |
| দাঁতের সংখ্যা (Z) | 62T |
| চাপের কোণ (α) | 20° |
| হেলিক্স কোণ (β) | 35° |
| দাঁতের নির্ভুলতা গ্রেড | ISO 7 গ্রেড/ AGMA 11গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | 58-62HRCV |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
উৎপাদন সরঞ্জাম
উৎপাদন প্রক্রিয়া
ফোরজিং মেশিনিং কাটিং
তাপ চিকিত্সা গ্রাইন্ডিং নিরীক্ষণ
