| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | SB22082402 |
| ন্যূনতম চাহিদার পরিমাণ: | ২ সেট |
| মূল্য: | $300/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 62 দিন |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| মডিউল: | 14.117 | গিয়ার রুক্ষতা: | রা 0.8 |
|---|---|---|---|
| তাপ চিকিত্সা: | কার্বারাইজিং | পিচ কোণ: | 52 ° 7'48 " |
| মূল কোণ: | ৫৩°২৫'৪৩" | সম্মুখভাগের প্রশস্ততা: | 220 |
| বিশেষভাবে তুলে ধরা: | 48T শঙ্কুযুক্ত গিয়ার,স্পাইরাল হেলিকাল গিয়ার 14.117 মডিউল,ISO 6-7 স্পাইরাল হেলিকাল গিয়ার |
||

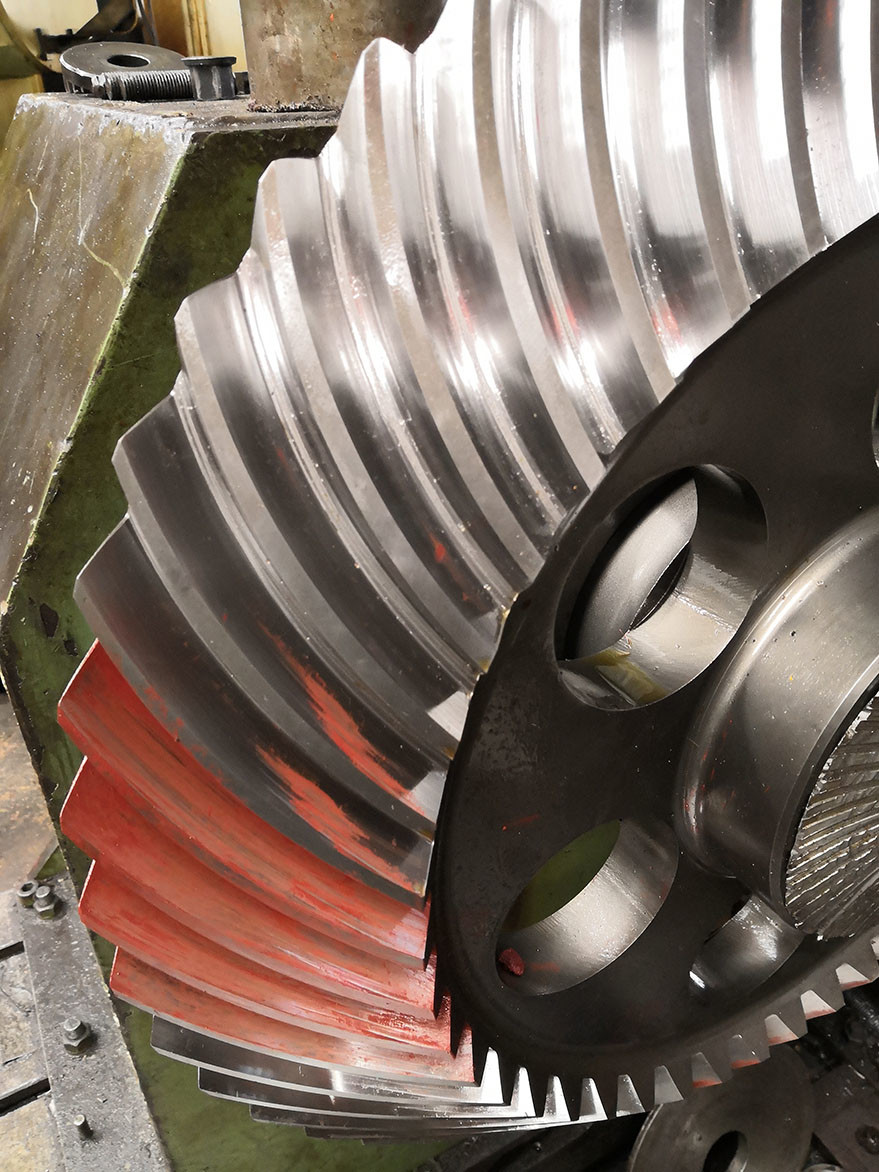

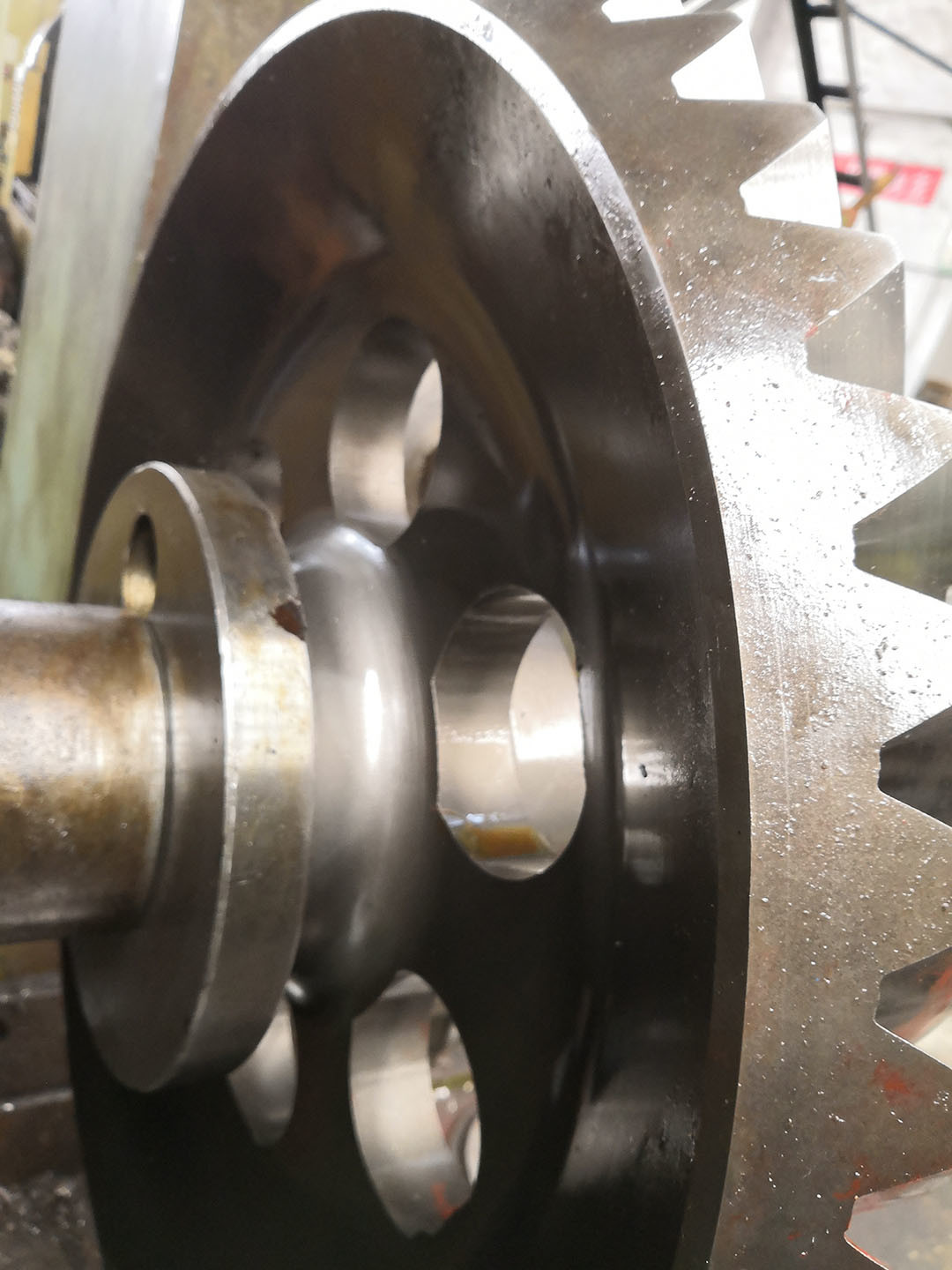

1) স্পাইরাল বেভেল গিয়ার-এর বর্ণনা
স্পাইরাল বেভেল গিয়ার হল হেলিকাল দাঁতযুক্ত শঙ্কু আকৃতির গিয়ার।
এই ট্রান্সমিশনের সবচেয়ে গুরুত্বপূর্ণ প্রয়োগগাড়ির ডিফারেনশিয়ালের মতো অ্যাপ্লিকেশনগুলিতে,
যেখানে ড্রাইভের কোণ 90 ডিগ্রি দ্বারা স্থানান্তরিত হয়।
স্পাইরালনকশাটি প্রচলিত সরল মডেল বা সোজা দাঁতযুক্ত সরল কাটিং গিয়ার-এর চেয়ে কম কম্পন এবং শব্দ তৈরি করে।
2) স্পাইরাল বেভেল গিয়ার-এর বৈশিষ্ট্য

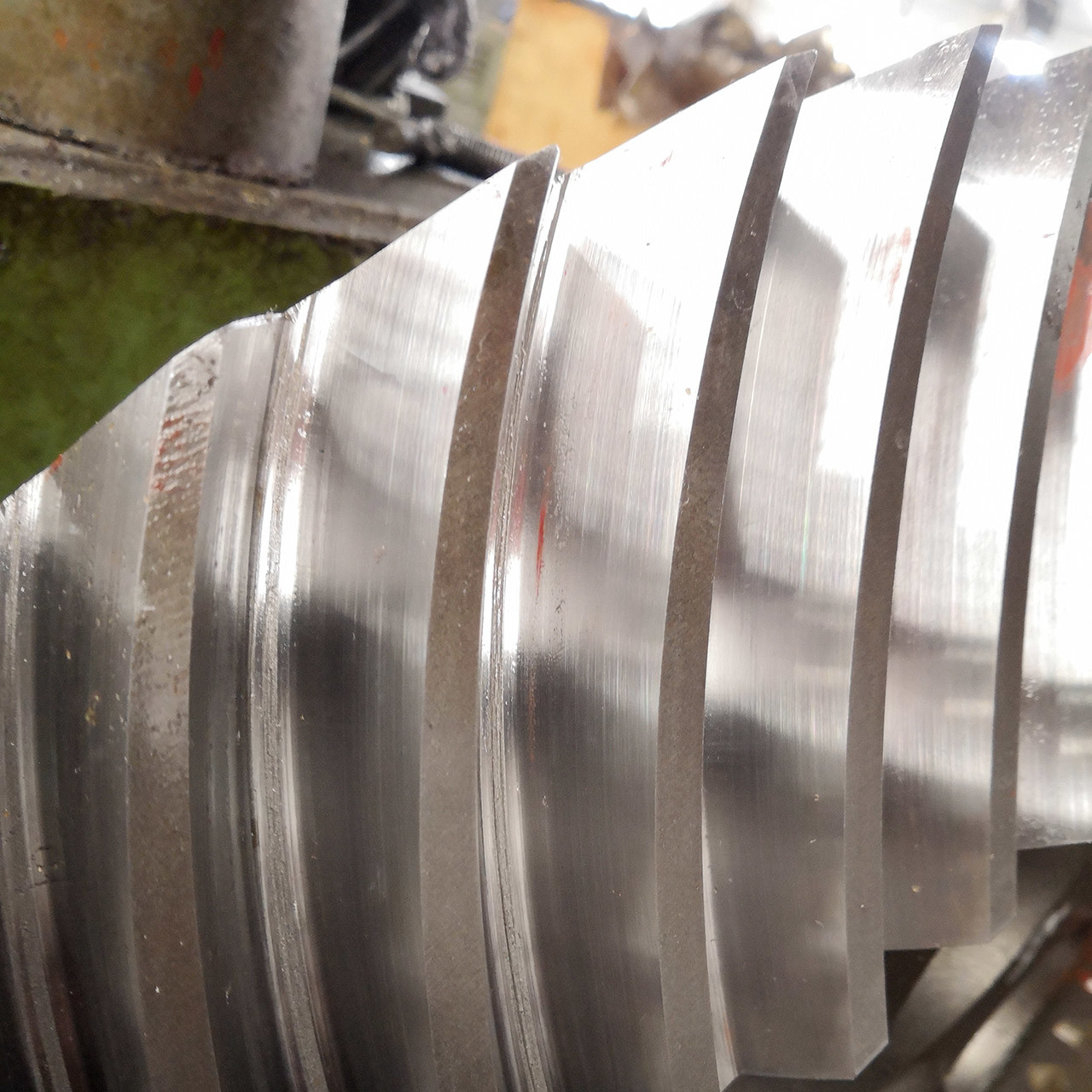

একটি স্পাইরাল বেভেল গিয়ারের দাঁত হেলিকাল আকারে কাটা হয় যার পিচ সারফেসটি শঙ্কু আকৃতির।
এর ফলস্বরূপ, শব্দ এবং কম্পন হ্রাস পায় কারণ স্পাইরাল দাঁতগুলির ধীরে ধীরে সংযোগ হয়,
যা একটি গিয়ার দাঁতের এক প্রান্ত থেকে শুরু করে পুরো দাঁতের ফ্ল্যাঙ্কে ধীরে ধীরে ছড়িয়ে পড়ে।
| পণ্য | স্পাইরাল বেভেল গিয়ার সেট |
| কাস্টম তৈরি | √ |
| উপাদান | SAE 4320/ 20CrNi2MoA |
| গিয়ার দাঁত তৈরি | গিয়ার মিলিং ও গিয়ার দাঁত গ্রাইন্ডিং |
| গিয়ার দাঁত গ্রাইন্ডিং | √ |
| মডিউল (M) | 14.117 |
| দাঁতের সংখ্যা (Z) | 37 |
| প্রেসার অ্যাঙ্গেল (α) | 20° |
| লিড অ্যাঙ্গেল | 35° |
| সঠিকতা গ্রেড | ISO 6- 7 গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| সারফেস কঠোরতা | 58-62HRC |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
উৎপাদন সরঞ্জাম
উৎপাদন প্রক্রিয়া
ফোরজিং মেশিনিং কাটিং
তাপ চিকিত্সা গ্রাইন্ডিং নিরীক্ষণ
