| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | DB22082202 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
| মূল্য: | $700/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 75 দিন |
| পরিশোধের শর্ত: | এল/সি,ডি/পি,টি/টি,ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 100 টুকরা/মাস |
| সাধারণ মডিউল: | 4 | দাঁত নং: | 43 |
|---|---|---|---|
| নির্ভুলতা গ্রেড: | আইএসও 7 | তৈরির পদ্ধতি: | গিয়ার নাকাল |
| কোর কঠোরতা: | 269-285HB | সম্মুখভাগের প্রশস্ততা: | 55 |
| বিশেষভাবে তুলে ধরা: | গতি কমানোর জন্য ডাবল হেলিকাল গিয়ারস,4 মডিউল 43T ডাবল হেলিকাল গিয়ারস,4 মডিউল 43T হেরিংবোন গিয়ারস |
||

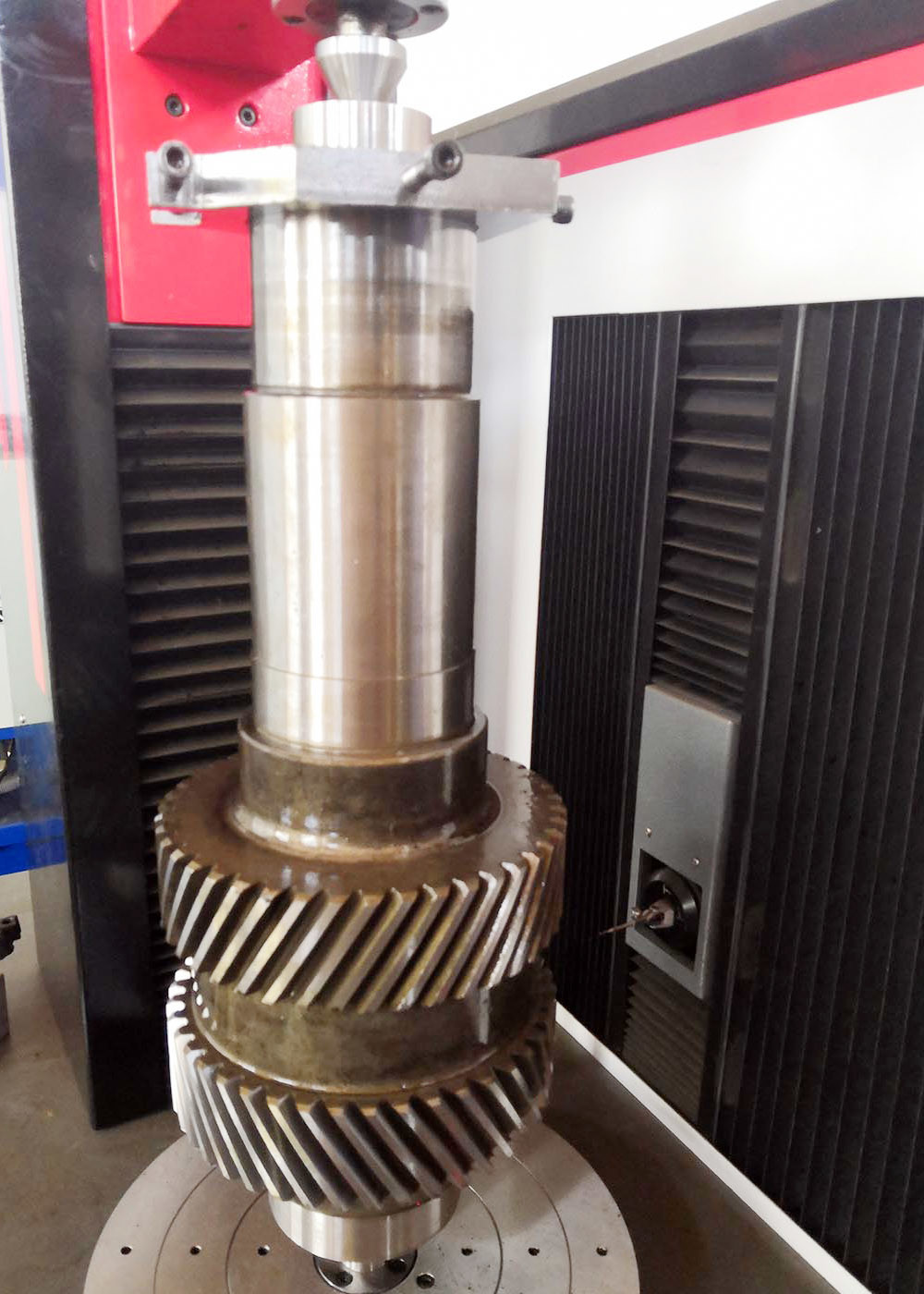

DIN 18CrNiMo7 স্টিল 4 মডিউল 43T ডাবল হেলিকাল গিয়ার স্পিড রিডুসারের জন্য
1) ডাবল হেলিকাল গিয়ার-এর বর্ণনা
ডাবল হেলিকাল গিয়ার একই অক্ষের উপর দুটি অভিন্ন গিয়ার নিয়ে গঠিত এবং বিপরীত দিকে দাঁতযুক্ত।
(একটির বাম দিকে হেলিক্স এবং অন্যটির ডান দিকে হেলিক্স থাকে)।
2) ডাবল হেলিকাল গিয়ার-এর বৈশিষ্ট্য
ক) ডাবল হেলিকাল গিয়ারে উৎপন্ন ধাক্কা দেওয়ার বল শূন্য হয়।
খ) ডাবল হেলিকাল গিয়ার বেশি শক্তি প্রেরণ করতে পারে।
গ) ডাবল হেলিকাল গিয়ারে উচ্চ হেলিক্স কোণ ব্যবহার করা যেতে পারে
ঘ) ডাবল হেলিকাল গিয়ার উচ্চতর দক্ষতা প্রদান করতে পারে।
| পণ্য | ডাবল হেলিকাল গিয়ার |
| কাস্টম তৈরি | √ |
| গিয়ার প্রোফাইল প্রকার | নলাকার গিয়ার |
| গিয়ার দাঁত তৈরি | গিয়ার হব্বিং |
| গিয়ার দাঁত গ্রাইন্ডিং | √ |
| মডিউল (M) | কাস্টম তৈরি |
| দাঁতের সংখ্যা (Z) | 43 |
| প্রেসার অ্যাঙ্গেল (α) | 20° |
| হেলিক্স অ্যাঙ্গেল (β) | 31° |
| দাঁতের নির্ভুলতার গ্রেড | ISO 8-9 গ্রেড |
| তাপ চিকিত্সা | কুইঞ্চিং ও টেম্পারিং |
| সারফেস কঠোরতা | 260-300HB |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
কাটিং মিলিং

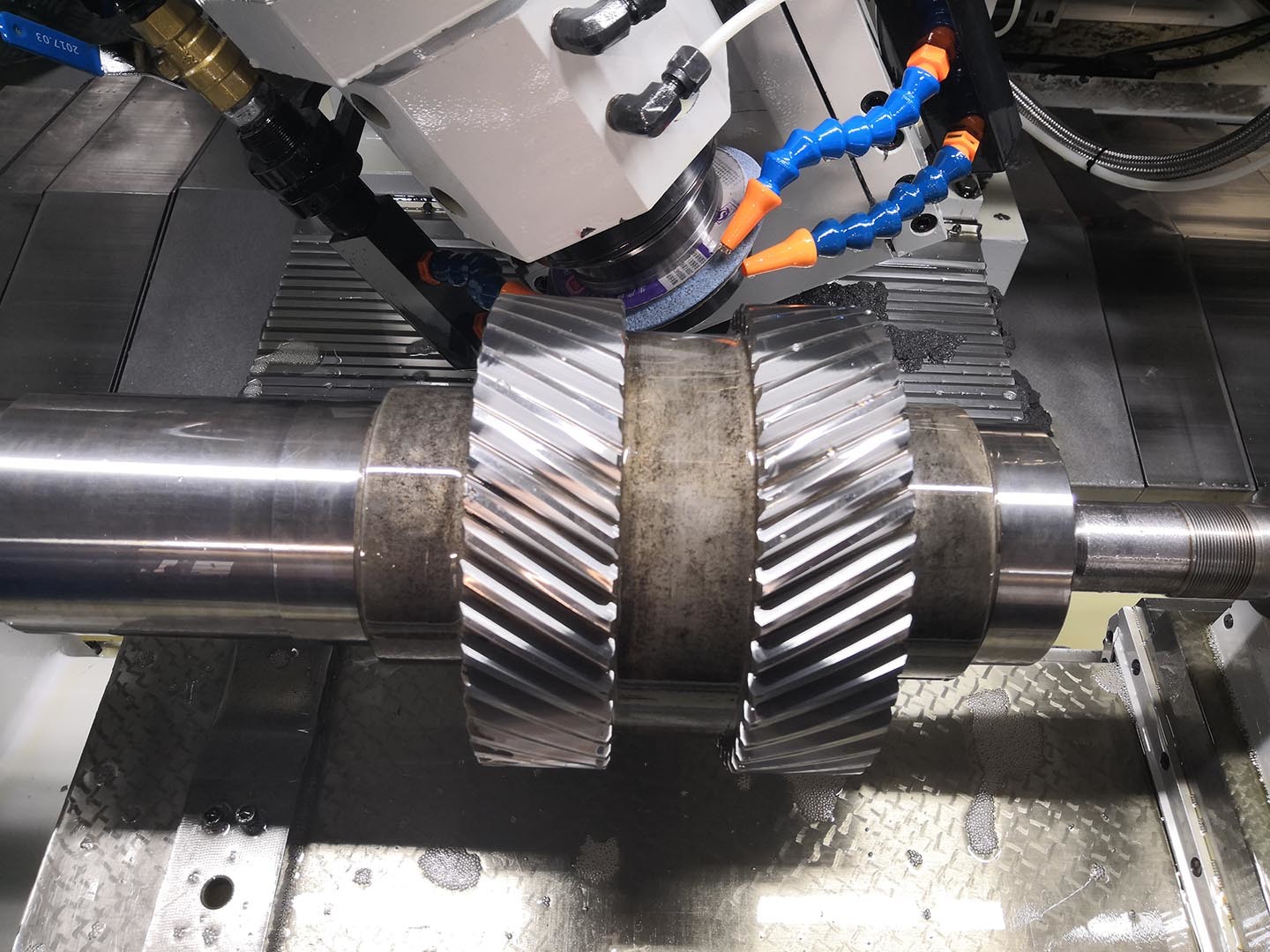

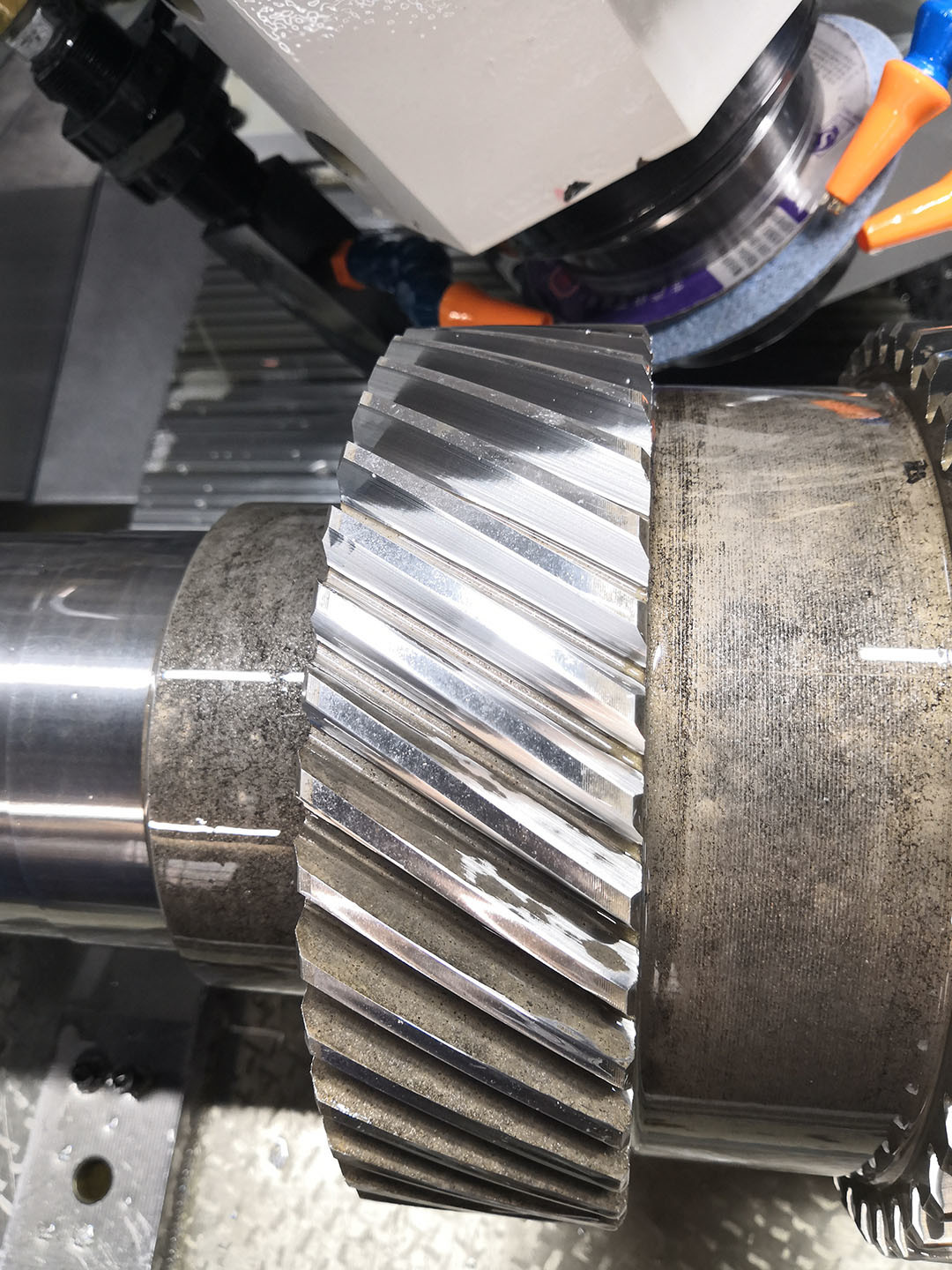

তাপ চিকিত্সা গ্রাইন্ডিং নিরীক্ষণ
