| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | SB22082107 |
| ন্যূনতম চাহিদার পরিমাণ: | ২ সেট |
| মূল্য: | $70/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 62 দিন |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| ডিপি: | 1.8 | পিচ ব্যাস: | Φ677.33 |
|---|---|---|---|
| বাইরের ব্যাসার্ধ: | Φ688.85 | পিচ কোণ: | 53 ° 7'48 " |
| মুখের কোণ: | 54 ° 25'43 " | সম্মুখভাগের প্রশস্ততা: | 127 মিমি |
| বিশেষভাবে তুলে ধরা: | DP1.8 48T স্পাইরাল বেভেল গিয়ার,DP1.8 48T গ্লিসন বেভেল গিয়ার,গ্লিসন টাইপ স্পাইরাল বেভেল গিয়ার |
||

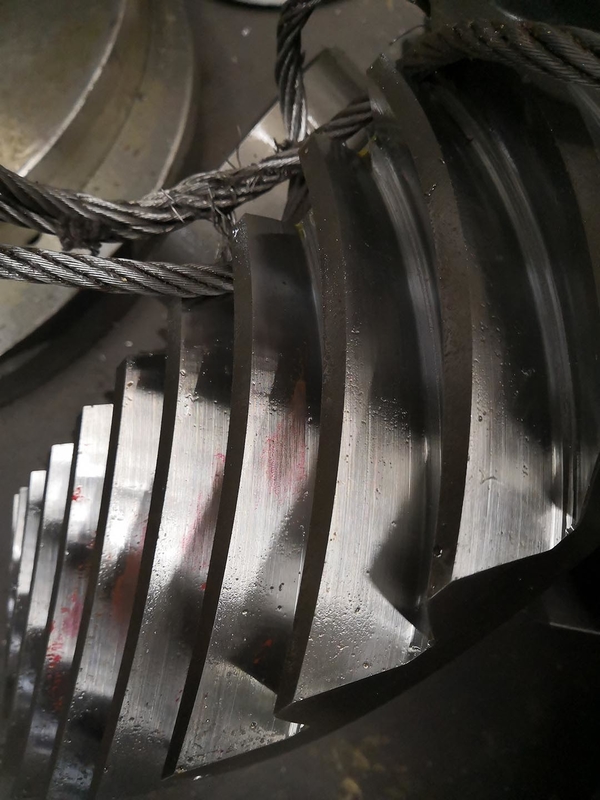

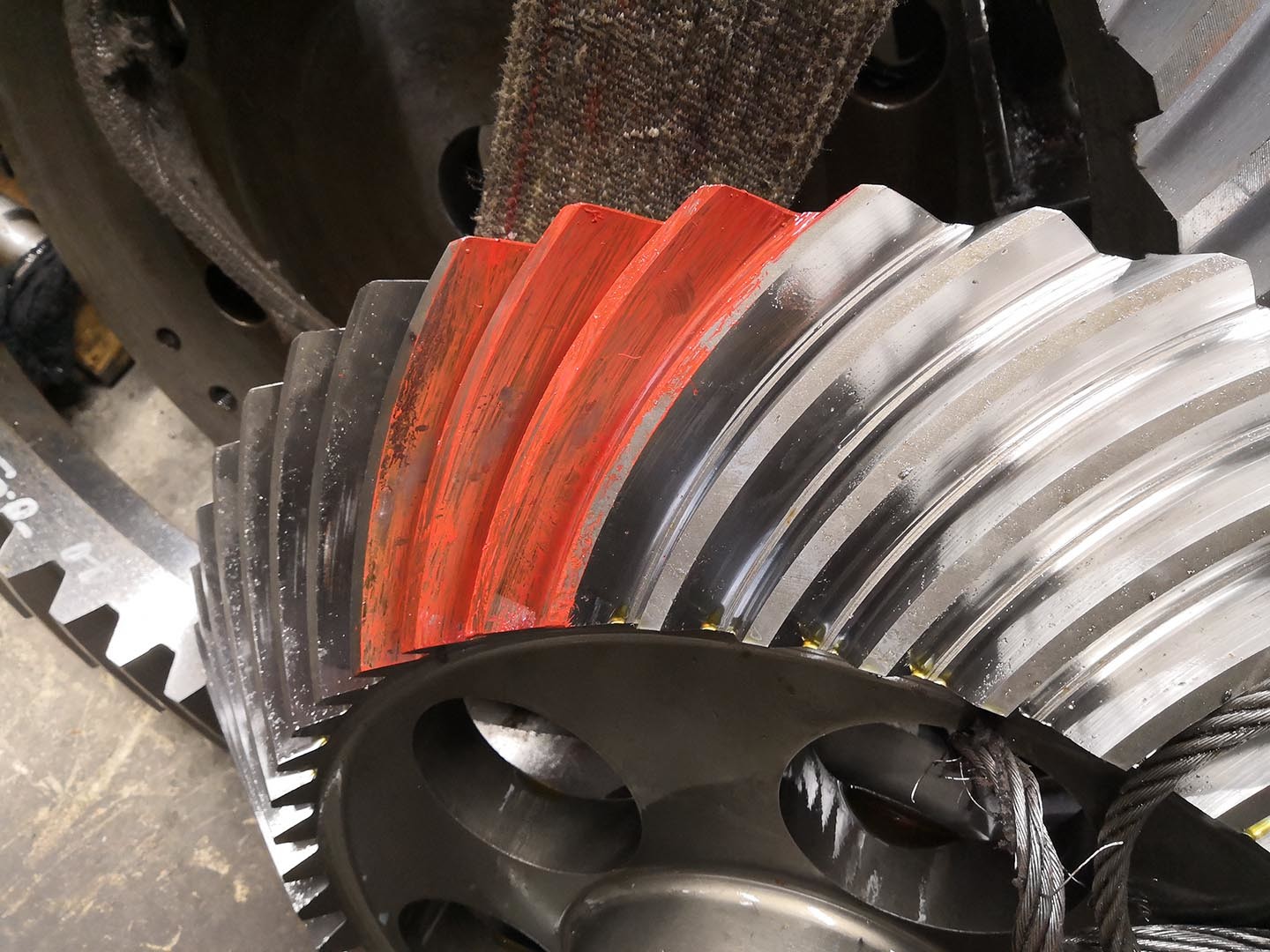

1) স্পাইরাল বেভেল গিয়ার বৈশিষ্ট্য
স্পাইরাল বেভেল গিয়ারগুলির দাঁতগুলি স্পাইরাল লাইন বরাবর গঠিত। তারা কিছুটা সিলিন্ডারিকের অনুরূপ
হেলিকেল গিয়ার টাইপ করুন কারণ দাঁতগুলি কোণযুক্ত; তবে, স্পাইরাল গিয়ারগুলির সাথে দাঁতগুলিও বাঁকা।
স্পাইরাল বেভেল গিয়ারগুলির সোজা বেভেল গিয়ারগুলির তুলনায় শক্তি, দোল এবং গোলমালের স্তরের সুবিধা রয়েছে।
স্পাইরাল বেভাল গিয়ারের অসুবিধা হল যে তারা একটি অক্ষীয় ধাক্কা লোড উত্পাদন করে। অতএব সঠিক ভারবহন
তাদের সমাবেশের জন্য অবস্থান এবং দৃঢ় সমর্থন প্রয়োজন।
| পণ্য | স্পাইরাল বেভেল গিয়ার সেট |
| কাস্টম তৈরি | √ |
| উপাদান | SAE 4320/ 20CrNi2MoA |
| গিয়ার দাঁত উৎপাদন | গিয়ার ফ্রিজিং/গিয়ার গ্রিলিং |
| গিয়ার দাঁত পিষে | |
| ডিপি | 1.8 |
| দাঁতের সংখ্যা (Z) | 48 |
| চাপ কোণ (α) | ২০° |
| হেলিক্স কোণ (β) | ৩৫° |
| দাঁতের নির্ভুলতার গ্রেড | এজিএমএ ১০-১১ গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | ৫৮-৬২ এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
