| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | SB22081503 |
| ন্যূনতম চাহিদার পরিমাণ: | ২ সেট |
| মূল্য: | $70/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 62 দিন |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| লম্বা: | 503 মিমি | খাদ কোণ: | 90° |
|---|---|---|---|
| ডিপি: | 3.907 | উপাদান: | 20CrMnTi |
| পিচ কোণ: | 16 ° 13 ' | মূল কোণ: | 14 ° 51 ' |
| বিশেষভাবে তুলে ধরা: | 6.5 মডিউল গ্লিসন স্পাইরাল গিয়ার শ্যাফট,ট্রান্সমিশন গিয়ারস এবং শ্যাফটস,6.5 মডিউল ট্রান্সমিশন গিয়ারস এবং শ্যাফট |
||

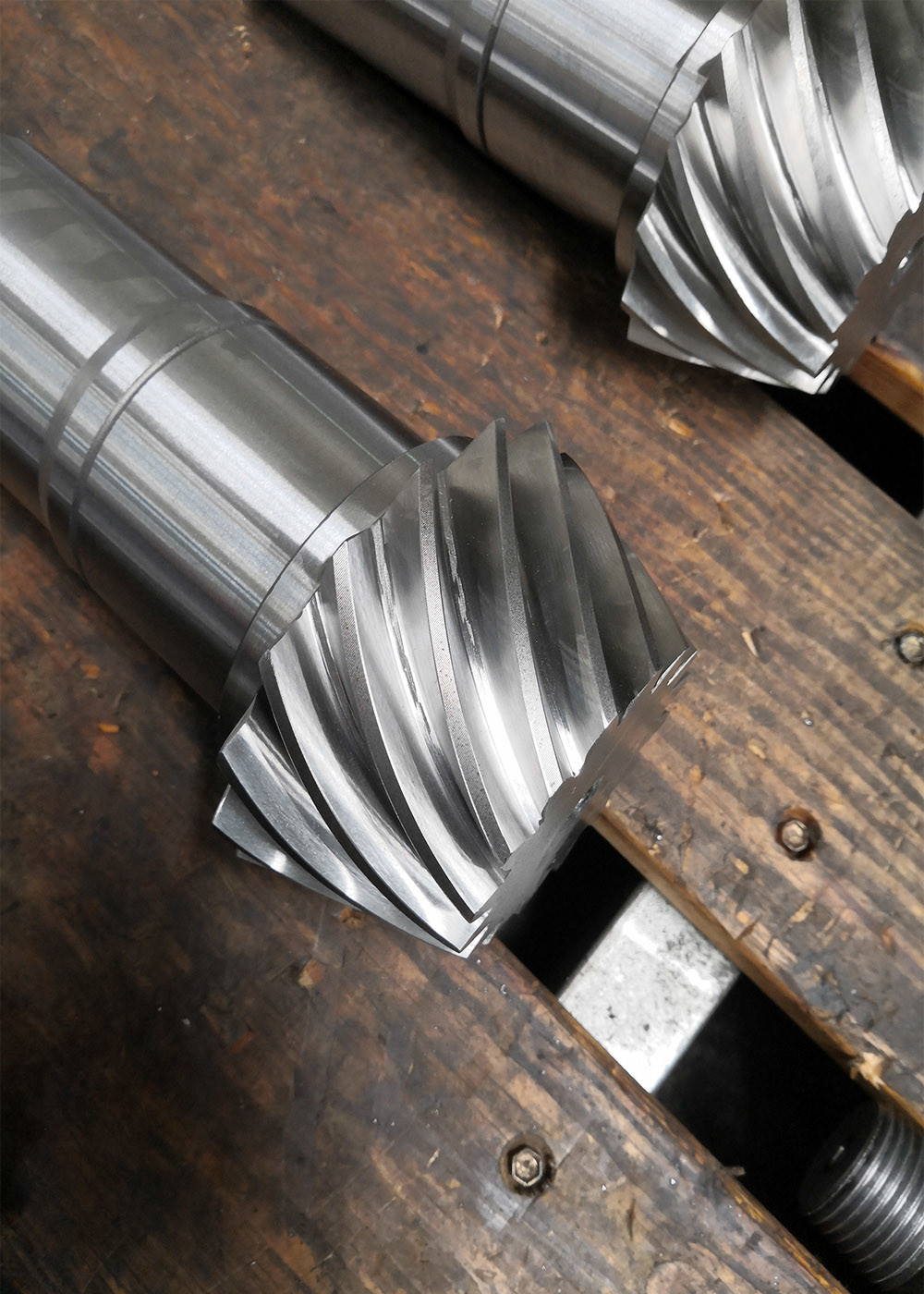

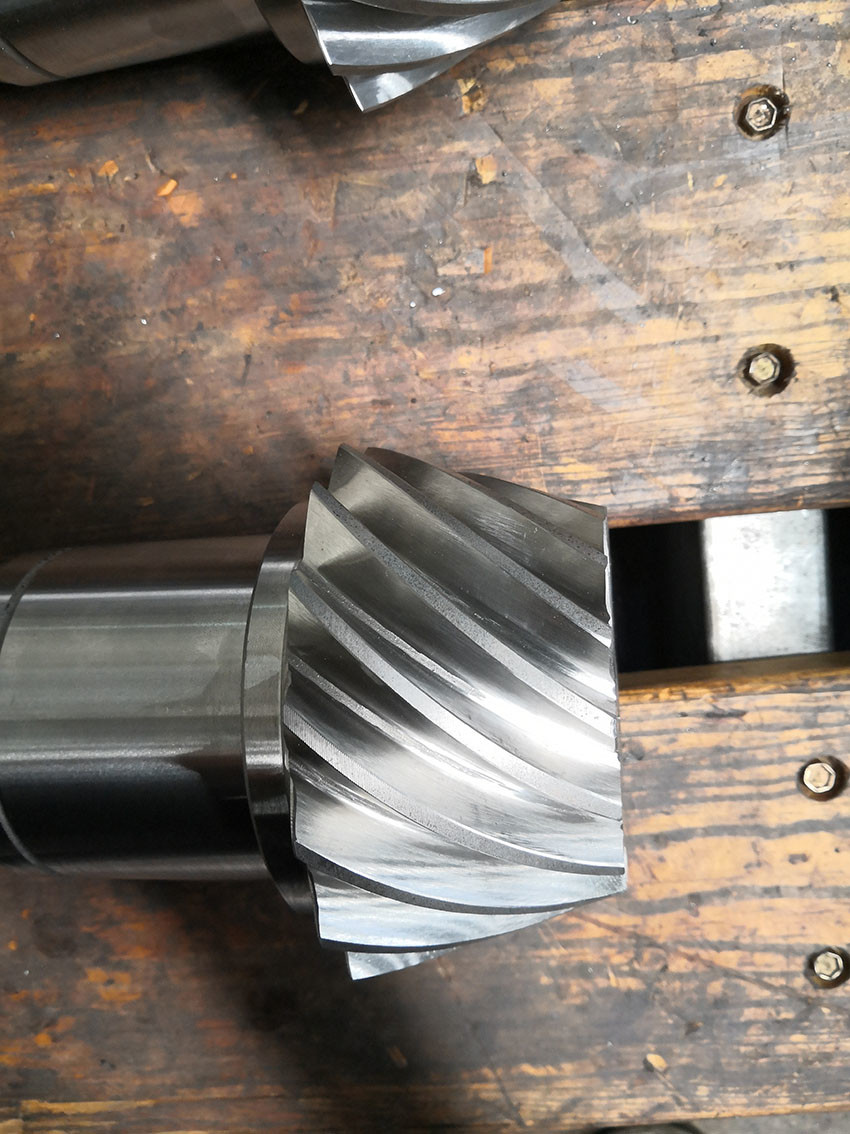

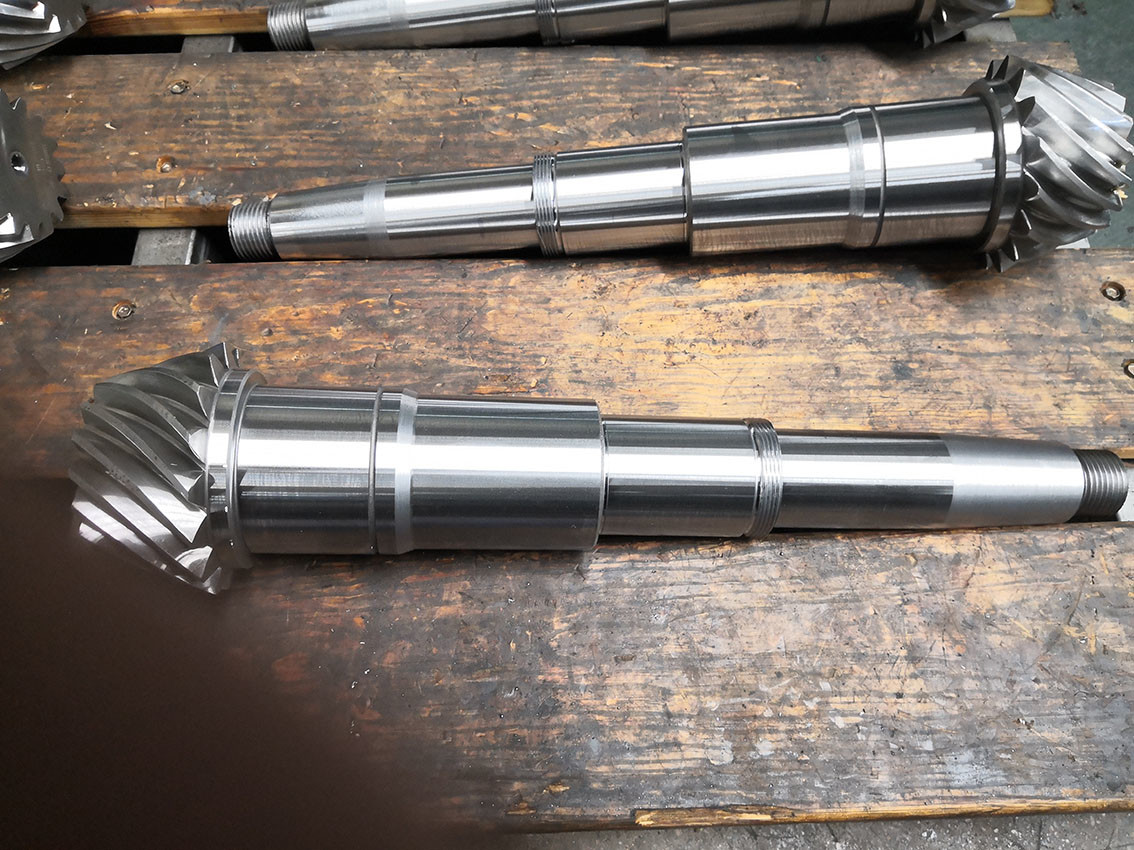

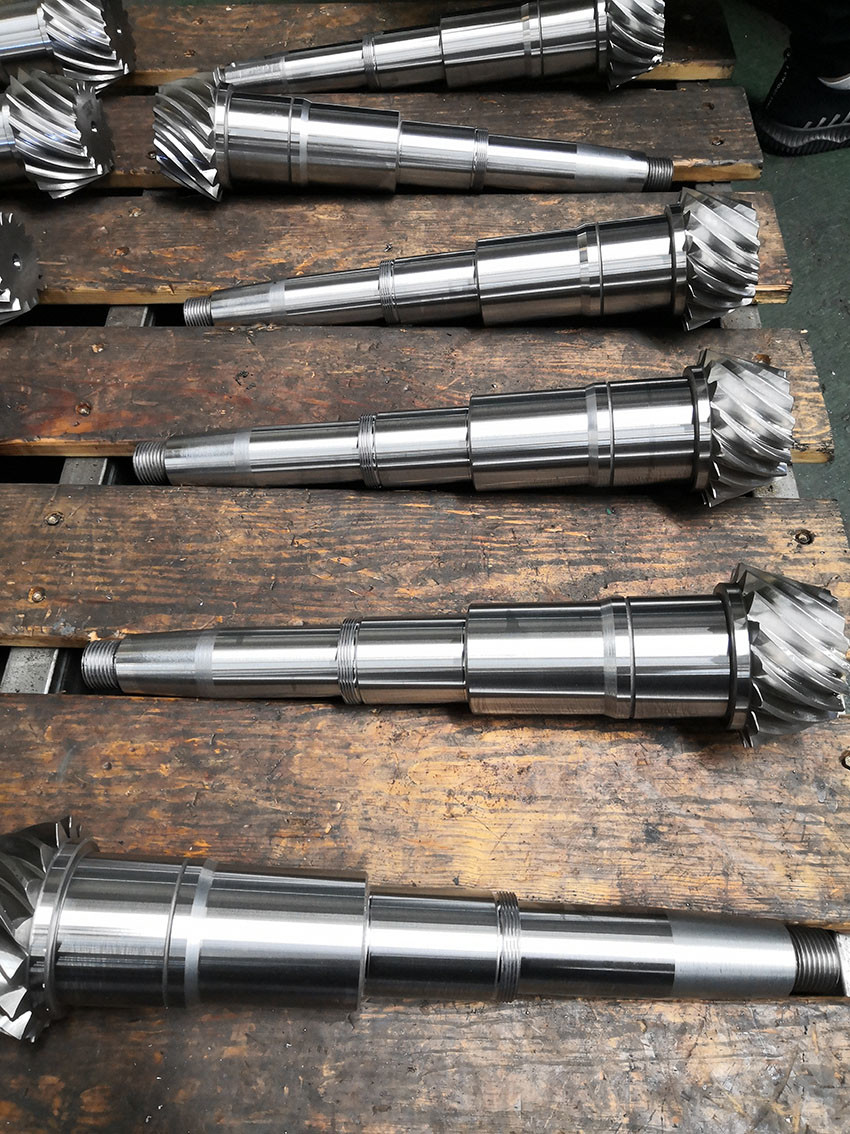

1) বর্ণন
এস্টে এনগ্রানজে ক্যানিকো এন এস্পিরাল ইএস ডি 6,5 এম 16 টি কনক আনস অনুদিত মোট ডি 503 মিমি
লা রুগোসিডাদ দেল ইজে ইএস আরএ 0.8
এল ডায়মেট্রো বহির্মুখী ES φ119.07
2) ফ্যাব্রিকাসিয়ান ডি এনগ্রানাজেস ক্যানিকোস এন এস্পিরাল
ম্যাট্রিয়াল ইএস টেম্পলাদো ওয়াই রেভেনিডো 260-280 এইচবি
ট্র্যাটামিয়েন্টো তরমিকো ডি সিমেন্টাসিয়েন 58-62 এইচআরসি
প্রোফুন্ডিডাদ দে লা ক্যাপা এন্ডুরেসিদা 1,4-1,8 মিমি
Dureza Del núceleo 35-42 HRC
ফ্রেসাডো ডি এনগ্রানাজেস ওয়াই রেকটিফাদাদো দে এনগ্র্যানাজেস
| পণ্য | সর্পিল বেভেল গিয়ার শ্যাফট |
| কাস্টম তৈরি | √ |
| উপাদান | 20crmnti |
| গিয়ার দাঁত উত্পাদন | গিয়ার মিলিং/গিয়ার গ্রাইন্ডিং |
| গিয়ার দাঁত নাকাল | √ |
| মডিউল (এম) | 6.5 |
| দাঁত সংখ্যা (জেড) | 16 |
| চাপ কোণ (α) | 20 ° |
| সীসা কোণ | 35 ° |
| নির্ভুলতা গ্রেড | আইএসও 6 গ্রেড/ এজিএমএ 11 গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | 58-62 এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/জিবি | আইএসও | Οοст | Astm | জিস | দিন |
| 45 | C45E4 | 45 | 1045 | এস 45 সি | সিকে 45 |
| 40 সিআর | 41cr4 | 40x | 5140 | Scr440 | 41cr4 |
| 20crmo | 18crmo4 | 20х। | 4118 | এসসিএম 22 | 25crmo4 |
| 42 সিআরএমও | 42 সিআরএমও 4 | 38xm | 4140 | এসসিএম 440 | 42 সিআরএমও 4 |
| 20crmnti | 18xгt | এসএমকে 22 | |||
| 20cr2ni4 | 20x2H4A | ||||
| 20ক্রনিমো | 20ক্রনিমো 2 | 20xhm | 8720 | SNCM220 | 21nicrmo2 |
| 40ক্রনিমোয়া | 40xh2ma/ 40xhma |
4340 | SNCM439 | 40nicrmo6/ 36nicrmo4 |
|
| 20crni2mo | 20nicrmo7 | 20xh2ma | 4320 | SNCM420 | |
উত্পাদন সরঞ্জাম
উত্পাদন প্রক্রিয়া
ফোরজিং মেশিনিং কাটা
তাপ চিকিত্সা গ্রাইন্ডিং পরিদর্শন
