| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | DB220804004 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
| মূল্য: | $1000/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 75 দিন |
| পরিশোধের শর্ত: | এল/সি,ডি/পি,টি/টি,ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 100 টুকরা/মাস |
| Module: | 28 | Gear Profile: | Double Helical Gear |
|---|---|---|---|
| Hardness: | 260-300 HB | Manufacturing Process: | Gear Milling |
| Accuracy Grade: | ISO 6-7 | Direction: | Left-Hand & Right Hand |
| বিশেষভাবে তুলে ধরা: | হেরিংবোন ডাবল হেলিকাল গিয়ার শ্যাফট,28 মডিউল হেরিংবোন গিয়ার শ্যাফ্ট,28 মডিউল হেরিংবোন হেলিকাল গিয়ার |
||

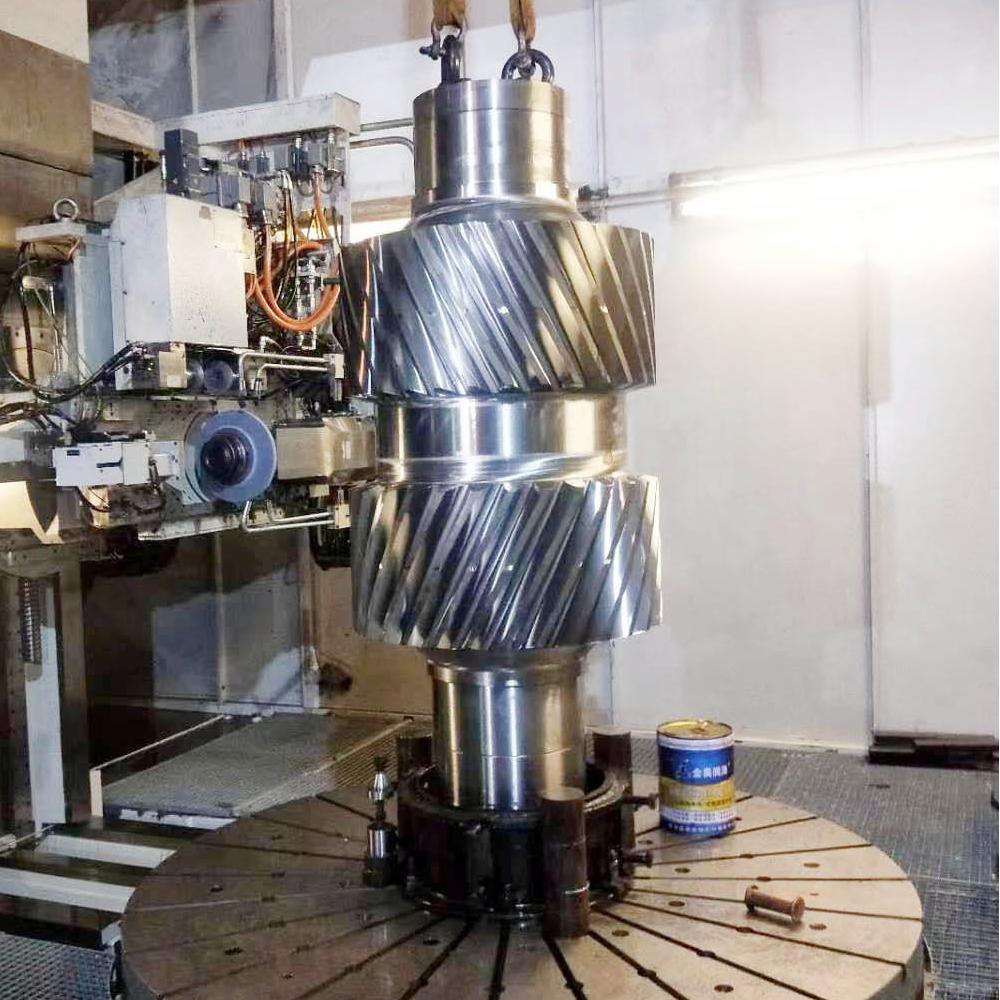

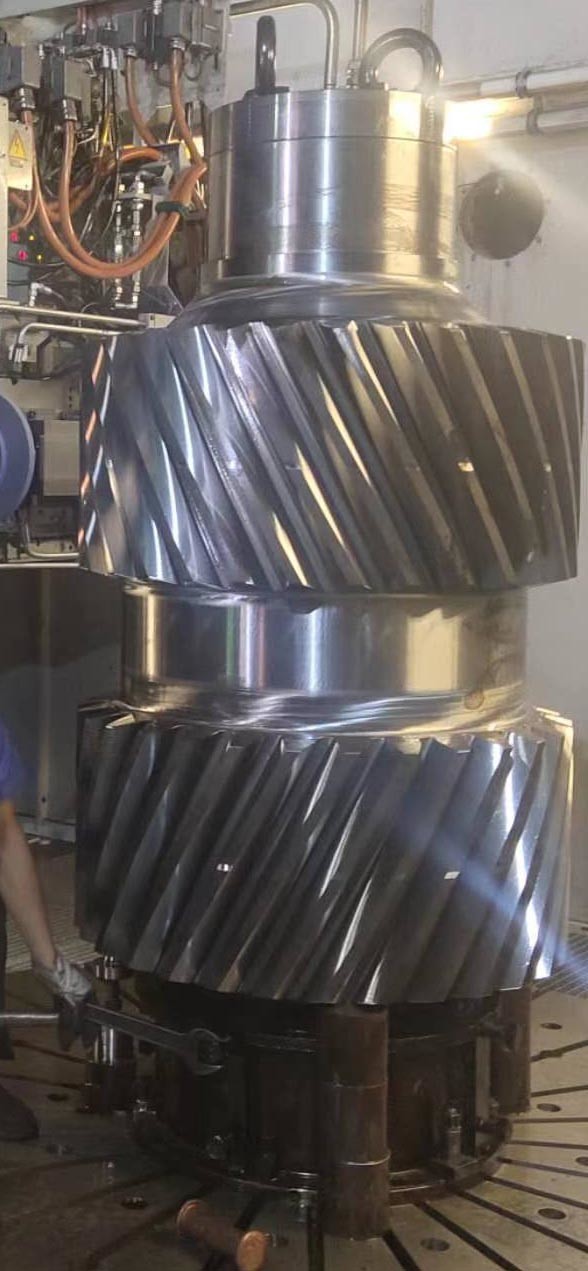

বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য কাস্টমাইজড ২৮ মডিউল ডাবল হেলিকাল গিয়ার শ্যাফ্ট
১) ডাবল হেলিকাল গিয়ার-এর বর্ণনা
ডাবল হেলিকাল গিয়ার হল এক বিশেষ ধরণের হেলিকাল গিয়ার।
গিয়ার অক্ষের সাথে দাঁতগুলি বাঁকানো থাকে এবং বাম এবং ডান উভয় হাতের হেলিকাল দাঁত থাকে।
২) ডাবল হেলিকাল গিয়ার-এর বৈশিষ্ট্য
ডাবল হেলিকাল আকার অন্তর্নিহিত থ্রাস্ট ফোর্সকে ভারসাম্যপূর্ণ করে।
গিয়ার সেটের একই হেলিক্স কোণ থাকতে হবে।
২) ডাবল হেলিকাল গিয়ার-এর অ্যাপ্লিকেশন
ভারী শিল্পকে থ্রাস্ট ফোর্স অপসারণ করতে হবে। গিয়ারবক্স
| পণ্য | ডাবল হেলিকাল গিয়ার |
| কাস্টম তৈরি | √ |
| প্রোফাইলের প্রকার | নলাকার গিয়ার |
| উৎপাদন | গিয়ার মিলিং |
| গিয়ার দাঁত গ্রাইন্ডিং | √ |
| মডিউল (M) | কাস্টম তৈরি |
| দাঁতের সংখ্যা (Z) | ৯৭ |
| প্রেসার অ্যাঙ্গেল (α) | ২০° |
| হেলিক্স অ্যাঙ্গেল (β) | ১৩° |
| দাঁতের নির্ভুলতার গ্রেড | ISO ৮-৯ গ্রেড |
| তাপ চিকিত্সা | কুইঞ্চিং ও টেম্পারিং |
| সারফেসের কঠোরতা | ২৬০-300HB |
| ইস্পাত কোড গ্রেডের তুলনা | |||||
| চীন/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
কাটিং মিলিং
তাপ চিকিত্সা গ্রাইন্ডিং নিরীক্ষণ
