| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | YIZGEAR |
| মডেল নম্বার: | SB2207003 |
| ন্যূনতম চাহিদার পরিমাণ: | ২ সেট |
| মূল্য: | $70/ Piece |
| প্যাকেজিং বিবরণ: | প্লাইউড ক্রেট |
| ডেলিভারি সময়: | 62 দিন |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | 500 সেট/মাস |
| লম্বা: | 503 মিমি | খাদ কোণ: | 90° |
|---|---|---|---|
| মডিউল: | 6.5 | বাইরের ব্যাসার্ধ: | 119.07 |
| দিকনির্দেশ: | ডান হাত | কঠোরতা: | 58-62 HRC |
| বিশেষভাবে তুলে ধরা: | ডান হাতের সর্পিল বেভেল গিয়ার শ্যাফট,স্পাইরাল গিয়ার শ্যাফট 6.5 মডিউল,6.5 মডিউল স্পাইরাল বেভেল গিয়ার শ্যাফট |
||

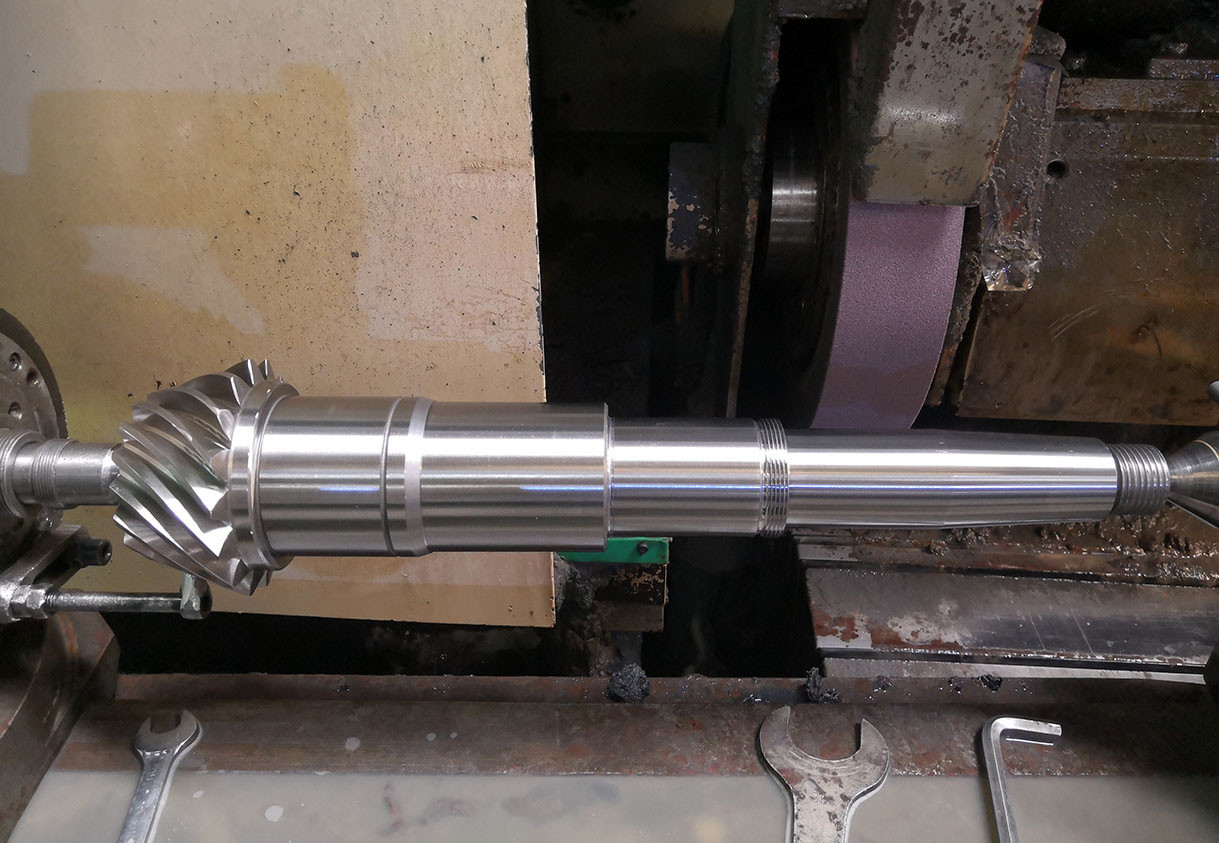

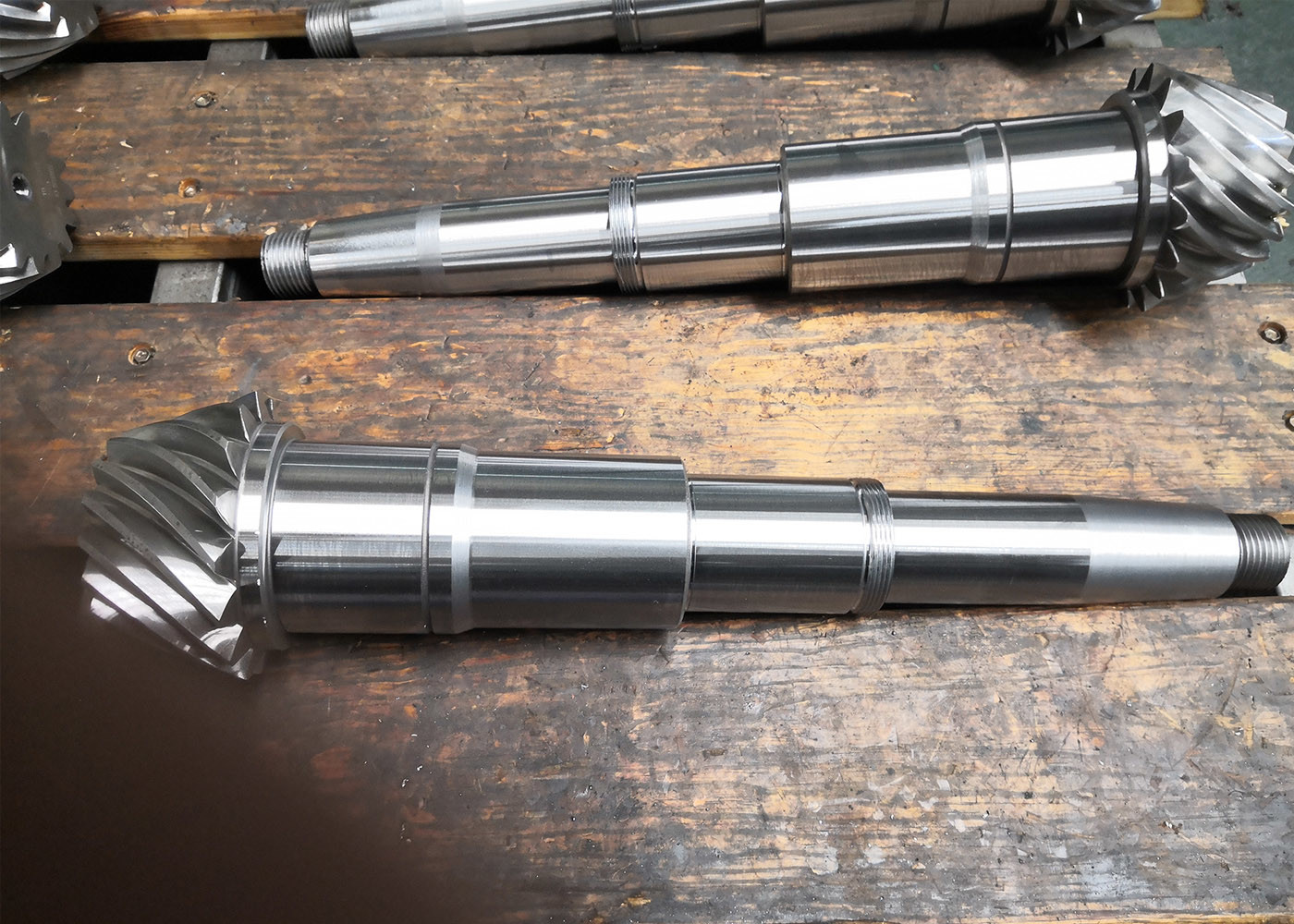

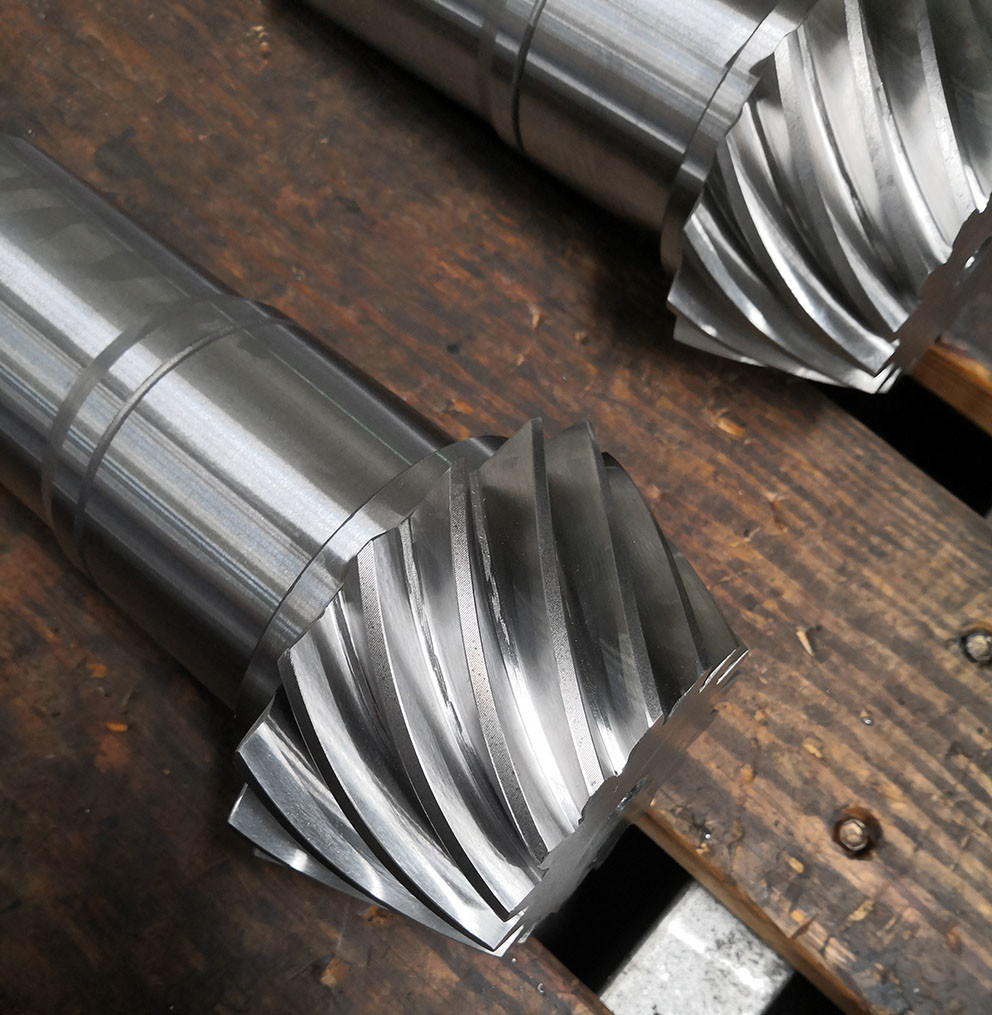

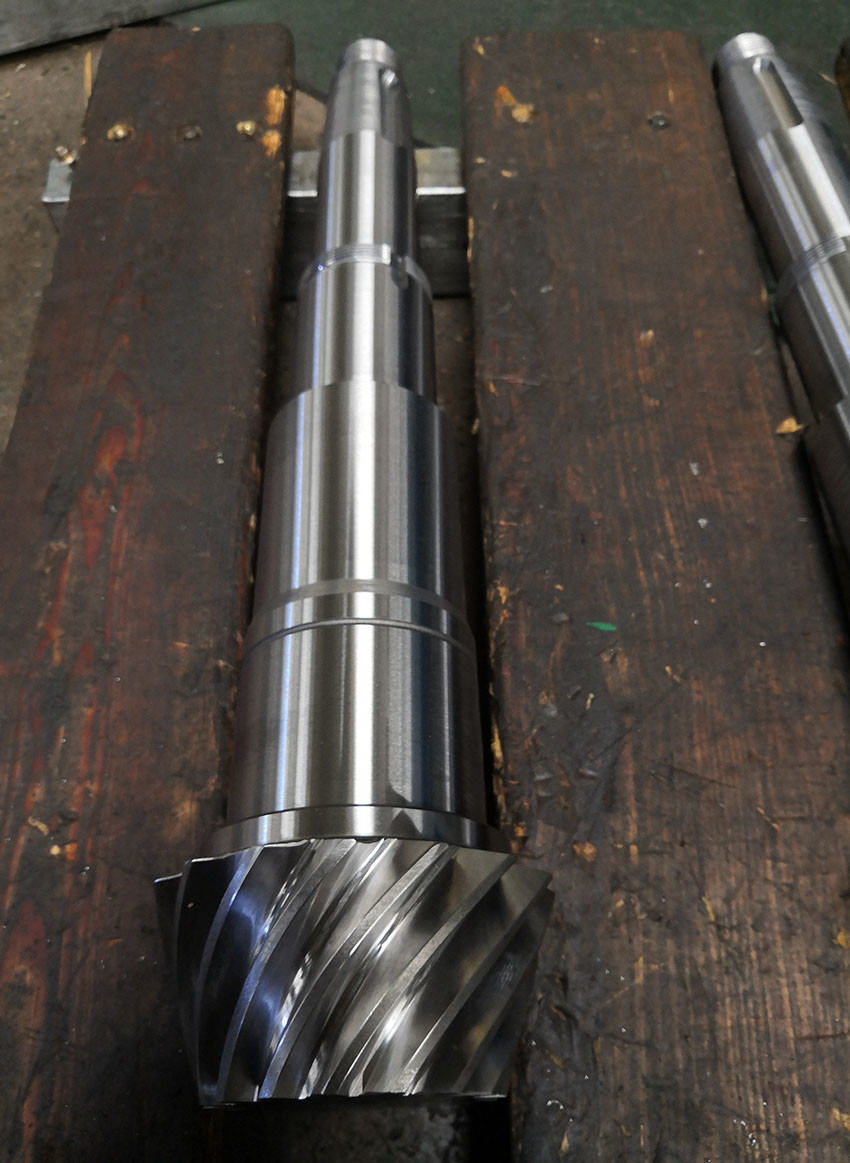

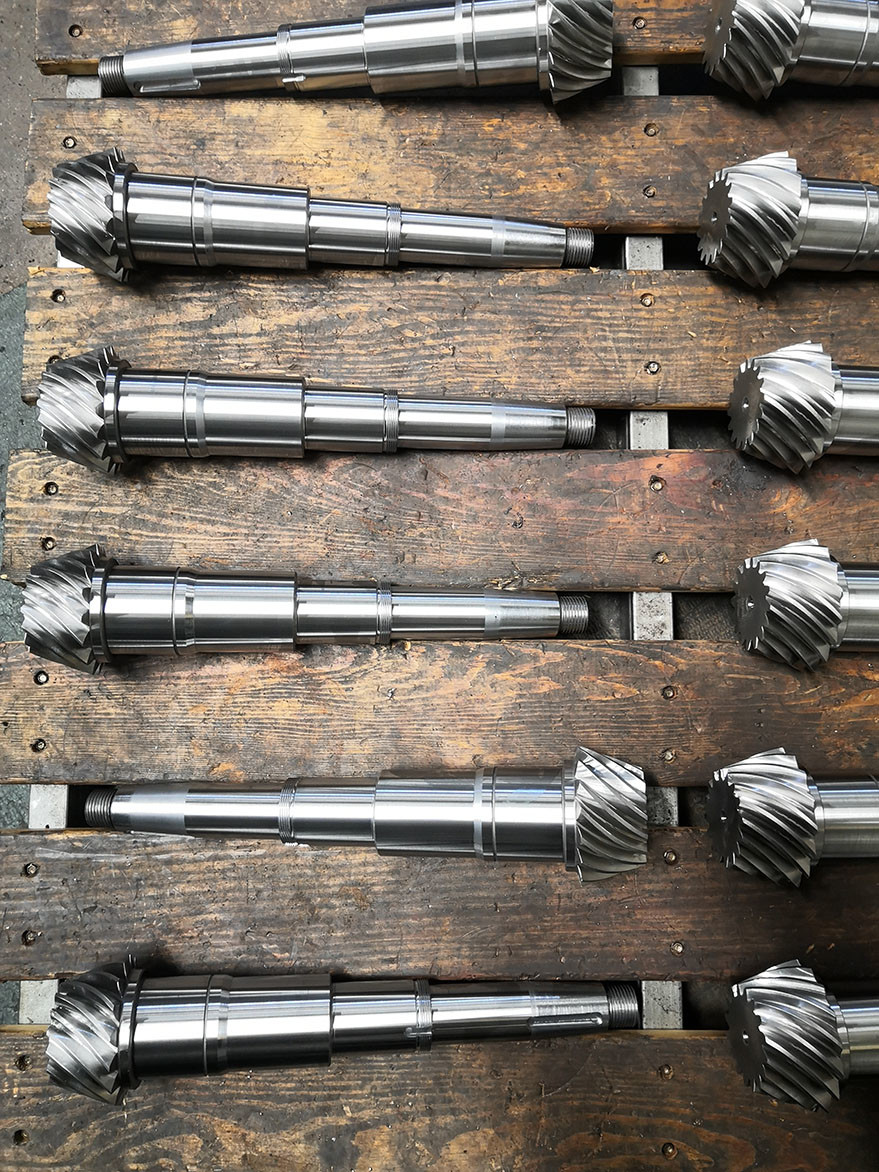

1) স্পাইরাল বেভেল গিয়ার বর্ণনা
এই সর্পিল bevel গিয়ার 6.5M 16T মোট দৈর্ঘ্য 503mm সঙ্গে
শ্যাফ্টের রুক্ষতা Ra 0।8
টপ ব্যাসার্ধ হলΦ১১৯।07
২) স্পাইরাল বেভেল গিয়ার উৎপাদন
উপাদান Qenching এবং tempering হয় 260-280 HB
কার্বুরাইজিং তাপ চিকিত্সা 58-62 এইচআরসি
কঠোর স্তর গভীরতা 1.4-1.8 মিমি
কোর কঠোরতা ৩৫-৪২ এইচআরসি
গিয়ার ফ্রিজিং এবং গিয়ার গ্রিলিং
| পণ্য | স্পাইরাল বেভেল গিয়ার শ্যাফ্ট |
| কাস্টম তৈরি | √ |
| উপাদান | 20CrMnTi |
| গিয়ার দাঁত উৎপাদন | গিয়ার ফ্রিজিং/গিয়ার গ্রিলিং |
| গিয়ার দাঁত পিষে | √ |
| মডিউল (এম) | 6.5 |
| দাঁতের সংখ্যা (Z) | 16 |
| চাপ কোণ (α) | ২০° |
| লিড এঙ্গেল | ৩৫° |
| নির্ভুলতার গ্রেড | আইএসও ৬ গ্রেড/এজিএমএ ১১ গ্রেড |
| তাপ চিকিত্সা | কার্বুরাইজিং |
| পৃষ্ঠের কঠোরতা | ৫৮-৬২এইচআরসি |
| ইস্পাত কোড গ্রেড তুলনা | |||||
| চীন/ব্রিটেন | আইএসও | জিওএসটি | এএসটিএম | জেআইএস | ডিআইএন |
| 45 | C45E4 | 45 | 1045 | এস৪৫সি | CK45 |
| ৪০ ক্র | ৪১সিআর৪ | ৪০X | 5140 | এসসিআর ৪৪০ | ৪১সিআর৪ |
| 20CrMo | 18CrMo4 | ২০এক্সএম | 4118 | এসসিএম২২ | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | এসসিএম ৪৪০ | 42CrMo4 |
| 20CrMnTi | 18XGT | এসএমকে২২ | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | ২০এক্সএইচএম | 8720 | SNCM220 | ২১নিমিক্রোমো২ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | ৪০-নিক্রোমো৬/ ৩৬নিক্রোমো৪ |
|
| 20CrNi2Mo | ২০নিমিক্রোমো৭ | 20XH2MA | 4320 | এসএনসিএম ৪২০ | |
